一、适用范围

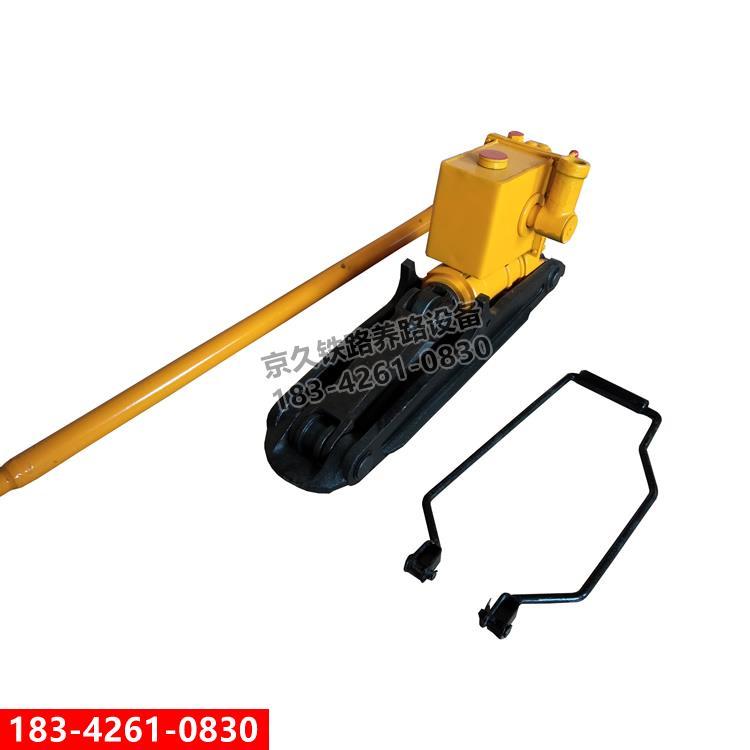

YQB-250型液压起拨道器适用于各型号钢轨线路进行起道和拨道作业，它具有结构新颖、操作轻便、安全可靠、不侵入限界、工作效率高、整机重量轻等特点。也适用于对道岔的起拨道作业，是铁路工务部门维修线路必备工具。

二、主要技术参数

1、额定起道力                     250kN

2、额定拨道力                     135kN

3、最大起道量                     120mm

4、最大拨道量                     80mm

5、系统额定压力                  55MPa

6、空载效率                        6mm/次

7、手柄操作力矩                   ≤410N?m

8、整机质量                        21.8kg

9、外型尺寸                        540mm×180mm×240mm

三、工作原理

工作原理：摆动手柄把，使柱塞泵连续工作（吸、压油），将液压油压入工作油缸。活塞外伸，推动起道轮垂直向上和水平运动。对铁轨产生一个向上和水平的推力，从而达到起道和拨道的目的。

四、使用方法

1、作业前要对机具进行空载试验，检查各运动部件是否动作灵活。打开卸荷阀，用力向下踩起道轮，检查卸荷阀是否可靠。

2、适当清理轨下道碴，将机具从钢轨的一侧穿入轨下。如需起道要将起道轮顶在轨下。如要拨道需将支杆的凸起部分卡在轨底一侧。向上关闭卸荷阀，前后摆动手搬把，就可起道或拨道。

3、拨道时如一次不能将钢轨拨到位，需打开卸荷阀，使机具恢复到初始位置，重复上述动作。直到将钢轨拨到要求的位置。

4、作业中如需转移作业地点，可将起拨道器放到钢轨上，将手搬把插入油缸座后面的斜管内，在轨面上推动即可。

5、作业后一定将机具恢复到初始位置，避免损坏。

五、机具的保养

1、根据使用地区的气候条件和季节来确定液压油，一般夏季选用40#机油冬季选用20#机油为宜。

2、加油时一定要过滤，保证机油清洁，不得使用污浊或混有水的机油。

3、如经常使用可半年清洗一次机具，清洗时要将机具的油缸、油箱、油道清理干净，注意不得用棉纱擦拭。

4、如有损坏的部件要及时的更换。

六、安全使用说明

1、使用前要详细阅读使用说明书，了解机具各部分的使用功能。

2、为了保证机具正常使用，在工作油路中设有安全阀。安全阀在出厂前已调整好，工作中不得轻易调整。检修时，拆卸后组装应重新进行调整安全阀压力。

3、发现有零件损坏应及时更换，避免其它零件的损坏。

4、工作结束后或作业中有列车通过时，应将机具卸荷后撤离线路。

5、作业时按《工务安全规则》的有关规定，组织施工和进行安全防护。

七、故障排除

故障现象产生原因排除方法

油缸漏油密封圈老化更换密封圈

活塞爬行油缸内油量不足补充液压油

系统不保压阀体被污物堵塞清洗液压系统

手搬把摆动不灵活油路堵塞清洗油路
