单边倒角器，是消除钢轨钻孔后尖角处应力集中的专用工具。具有结构紧凑、操作简便、体小重轻、携带方便…等特点。是钢轨钻孔作业中不可缺少的必备工具。
二、主要技术参数
1、倒角直径： φ31～φ32
2、倒角最大切削扭矩： Tmax=10N·m
3、手搬杆最大搬动力： Fmax=55N（L=180）
4、工作效率： 一个倒角/10秒
5、机具外廓尺寸： 长×宽×高=180×50×190
6、整机质量： 1Kg
三、基本结构与工作原理
原理：往复搬动手搬杆（星轮外套），使超越离合器星轮间歇转动，从而锥形角刀间歇转动，以进行主切削运动；而轴向进给切削，主要是靠压力弹簧产生的轴向力，推动锥形角刀轴向进给；机具的卡紧主要是靠推动有锥度的推杆，使“卡爪”胀紧在Φ31或φ32孔的内表面上，爪钩并卡在轨腹壁上。
结构：
1、主运动—由手搬杆→星轮外套→星轮、滚柱、压簧→锥形角刀…组成。
2、进给运动—由压簧→调整螺母（堵）…组成。
3、卡紧机构—由推杆→卡头→卡爪→扭簧…组成。

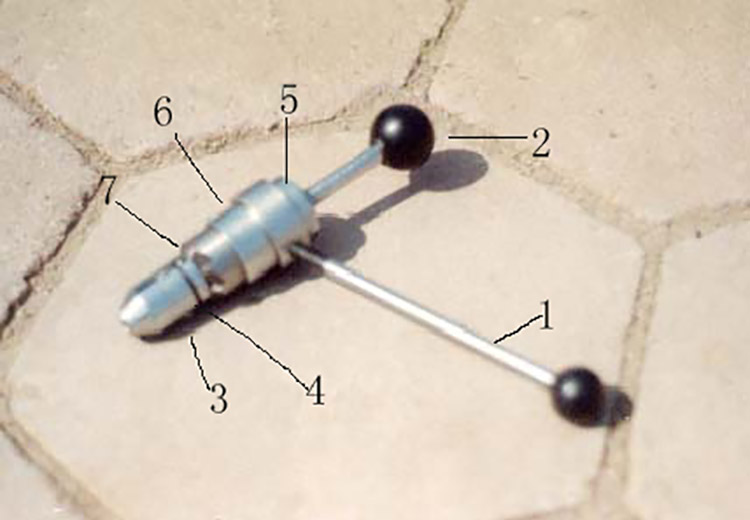

主要结构如图示：
1手搬杆、2推杆、3卡头、4卡爪、5调整螺母、6星轮外套、7锥形角刀
四、使用方法与维护
1、首先拉动推杆，将卡头插入钻孔内，再推动推杆，使工具胀紧在孔内。
2、卡紧后，开始往复摆动手搬杆，便可进行倒角切削，约10秒钟可倒完。
3、倒角完毕，再将推杆拉回，使卡头端卡爪松开即可将机具卸下钢轨。
4、轴向进给压力的大小，可适当地通过旋动调整螺母（堵）进行调整。
5、星轮套左腔的推力滚珠要定期注入润滑脂。
