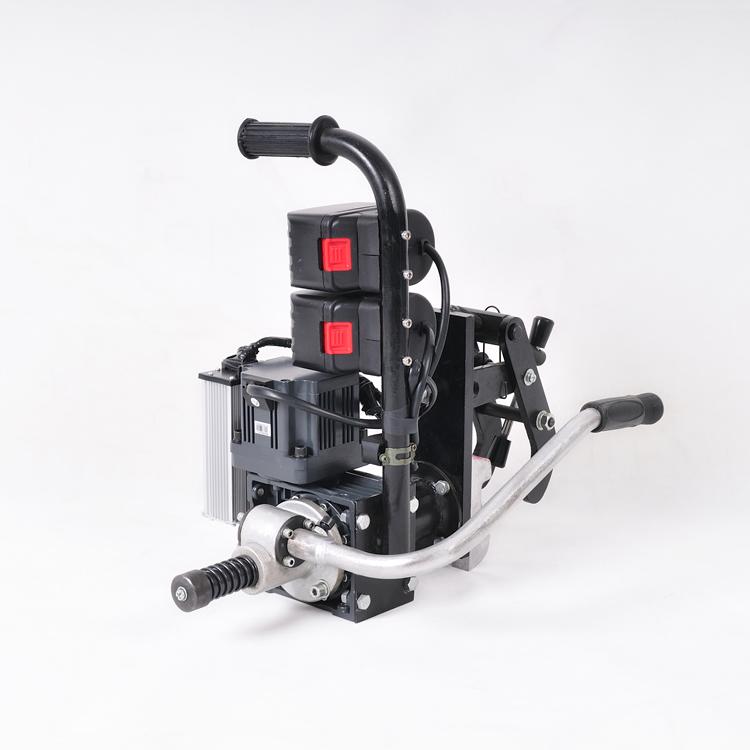

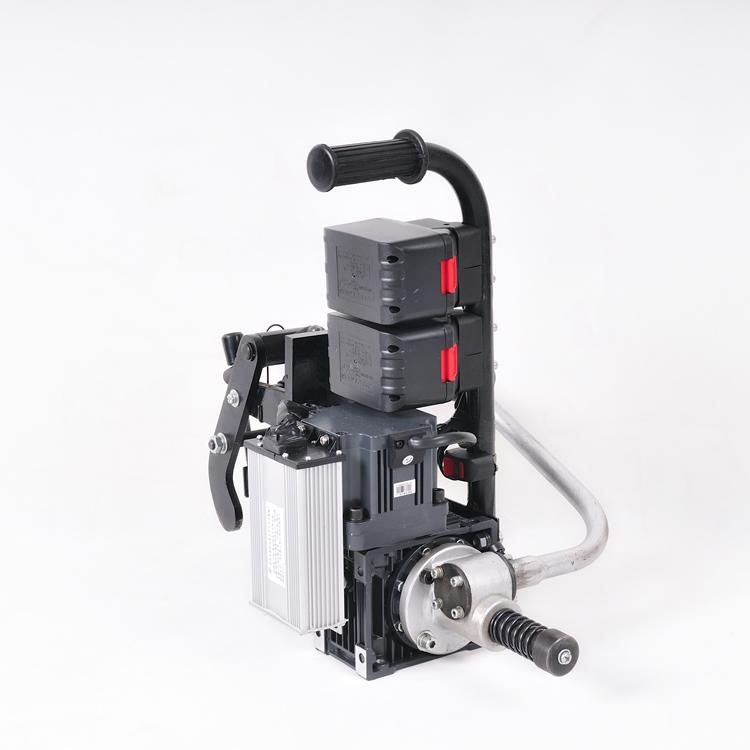

一、特点; 锂电池，环保无尾气，不用交流发电机，无刷电机，效率高，平稳，无毛刺。

二、参数

电池电压36V，容量15AH，

功率800W，扭矩30牛米，300转/分钟，

9.8-32的孔径。标尺适用于43-75kg

裸机14.5kg,单块电池重量≤1kg

钻孔时间30秒（60kg轨）

三、安全守则

1、操作时应戴好保护镜、手套等防护用品

2、钻孔前应检查机器运转是否正常，钻头是否夹紧，清理钻头内残留的切屑。冷却系统是否正常

。

四、使用方法

 1、冷却装置的操作

1.1钻头所用的切削液是机床乳化皂液。为降低使用成本，可以用自来水代替，但要求水质清洁，用后切记将水放净。

1.2切削液桶的上部备有密封加压装置，用加压手柄加压，使切削液沿软管送到截止阀。

1.3使用前先拉动减压阀，检查其作用可靠，确保使用的安全。

1.4使用时要及时打开和关闭截止阀，并可用截止阀调节供液量。

2、钻头的更换

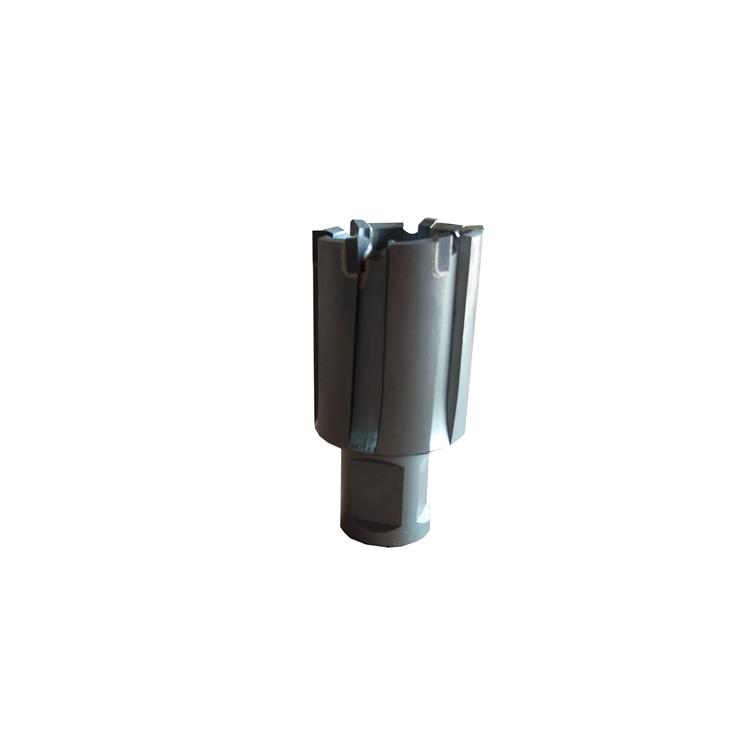

2.1更换钻头时，先要把定位块拆卸下来，如用9.8-13.5钻头时，不需要顶针、弹簧、顶针螺丝，需要保存完好。如用14-36的空心钻头时，要把弹簧、顶针螺丝，顶针安装上。锁紧钻头螺丝要经常更换，防止螺丝坏死到主轴内。

3、轨型定位块的使用

3.1根据钢轨钻孔的轨型安装合适的定位块。

3.2轨型定位块分43，50，60，75轨，四种规格（标配50、60）

4、定位尺的使用

4.1定位尺分“43”、“50和60”、“75”三种规格，根据钢轨钻孔的轨型选择合适的定位尺。

4.2 50kg/m和60kg/m钢轨使用的是一个定位尺，将转换块安装在轨端一侧即为60kg/m钢轨使用，将转换块安装在另一侧即为50kg/m钢轨使用。（标配50和60定位尺）

4.3安装钻孔机前，要首称选择定位尺。

5、钻孔机的操作

5.1选好钻头和与之配套的顶针，确认钻头内部无切屑，扳动进给手柄将钻头退到最后的位置。

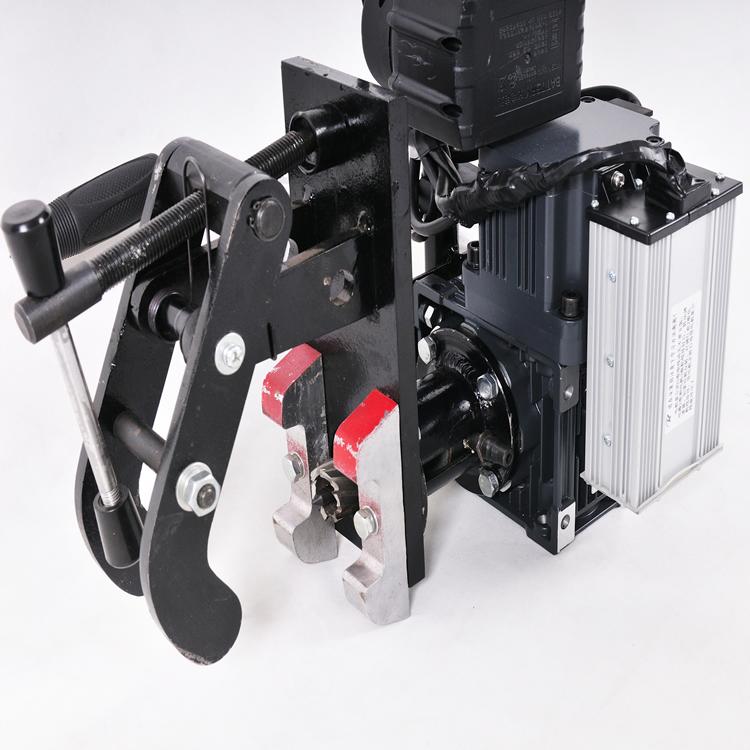

5.2将钻孔机搬到线路上，夹紧座对准定位尺的凹槽落下，转动扳手把夹紧钢轨。

5.3开始钻孔时打开切削液的截止阀。轻轻给钻头加压，当钻头进入工作面时才可逐渐加压。空心钻头不需要很大的压力，但要尽量保持均匀进给。临钻透时要减轻压力。

5.4钻透时即可关闭切削液的截止阀，在钻下一个孔之前，应确认钻屑芯块己从钻头中弹出，并将钻头退到最后位置，方可移位。

5.5如果钻屑芯块卡在钻头里，可卸下钻头，利用顶针从后面将其顶出。

5.6利用定位尺定位，钻制其余的孔，待全部孔钻完后，将机器轻轻拿下，停机，并将定位尺卸下。

5.7钻头损坏常常是由于夹紧不当、钢轨轨腰凹槽与定位块松驰引起的，应予注意。

6、电池的充电

6.1电量显示，如果电量不多，请及时更换电池，不看电量显示时，关闭显示开关。

6.2电池充电时，充电器显示绿灯，表示已经充满。充满后自动停止充电，不用人工看守。
