| 价格 | ¥ 1100 | ¥ 1080 |
| 起订量 | 1-9台 | ≥9台 |
好货推荐
| 品牌 | 京久 | 产地 | 锦州 |
| 售卖地区 | 全国 | 加工定制 | 是 |
| 额定拨道力 | 250kN | 最大拨道量 | 120mm |
| 油缸空载效率 | 6mm/次 | 液压系统额定压力 | 51MPa |
| 整机重量 | 26kg |
PRODUCT DETAILS

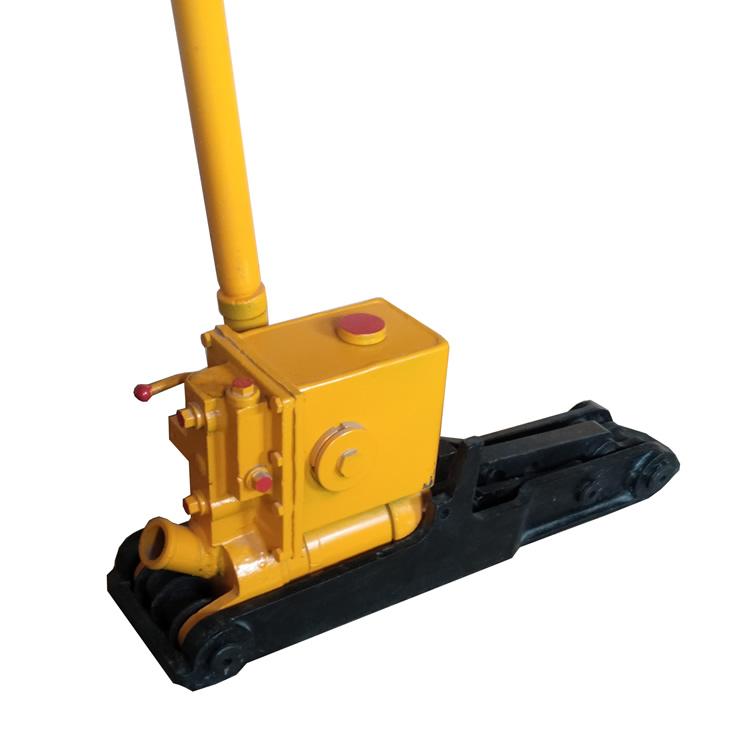

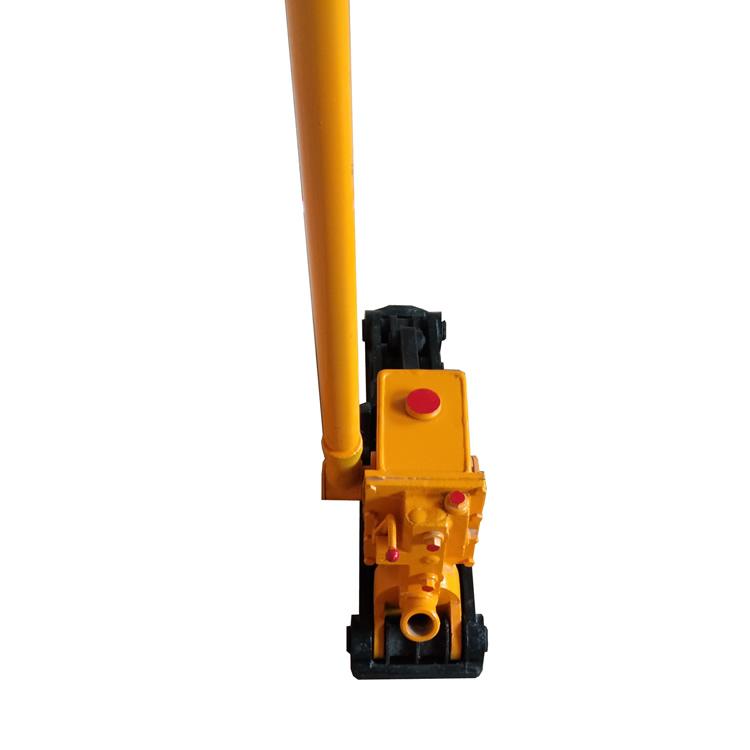

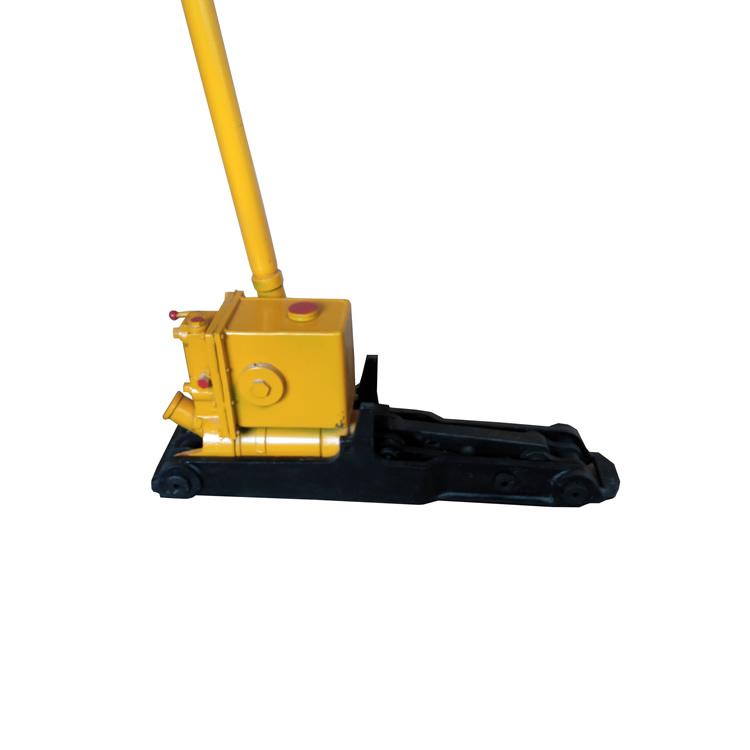

液压拨道器适用于各型号钢轨线路进行拨道作业，它具有结构新颖、操作轻便、安全可靠、不侵入限界、工作效率高、整机重量轻等特点。是铁路工务部门维修线路必备工具。
二、主要技术参数
1、额定拨道力 250kN
2、最大拨道量 120mm
3、油缸空载效率 6mm/次
4、液压系统额定压力 51MPa
5、整机重量 26kg
6、外廓尺寸 长×宽×高 540×180×240
三、工作原理
原理：往复摆动手搬把，通过定块机构，使柱塞泵连续工作（吸，压油），将液压油压入油缸内，推动活塞伸出，在活塞推力作用下油缸及拨臂带动钢轨向前移动，起到拨道的目的。
四、使用方法
（一）、使用
1、使用前检查：
（1）、油箱内油量是否充足，不必装满留有一定空间
（2）、卸荷阀的启闭性是否稳定
（3）、各连接紧固部位是否有松动和漏油现象
2、操作步骤
（1）、将机具放在两轨枕间轨底下，使拨臂紧贴轨底，关闭回油阀，再摇动手搬把，柱塞泵连续吸、压油工作使活塞伸出，拨臂推动钢轨前移，即可进行拨道。
（2）、拨道作业完成后，打开回油阀，使液压系统卸荷即可下道。
五、机具的保养
1、根据使用地区的气候条件和季节来确定液压油，一般夏季选用40#机油冬季选用20#机油为宜。
2、加油时一定要过滤，保证机油清洁，不得使用污浊或混有水的机油。
3、如经常使用可半年清洗一次机具，清洗时要将机具的油缸、油箱、油道清理干净，注意不得用棉纱擦拭。
4、如有损坏的部件要及时的更换。
六、安全使用说明
1、使用前要详细阅读使用说明书，了解机具各部分的使用功能。
2、为了保证机具正常使用，在工作油路中设有安全阀。安全阀在出厂前已调整好，工作中不得轻易调整。检修时，拆卸后组装应重新进行调整安全阀压力。
3、发现有零件损坏应及时更换，避免其它零件的损坏。
4、工作结束后或作业中有列车通过时，应将机具卸荷后撤离线路。
5、作业时按《工务安全规则》的有关规定，组织施工和进行安全防护。
七、故障排除
故障现象 产生原因 排除方法
油缸漏油 密封圈老化 更换密封圈
活塞爬行 油缸内油量不足 补充液压油
系统不保压 阀体被污物堵塞 清洗液压系统
手搬把摆动不灵活 油路堵塞 清洗油路
