一 概述

我公司近几年在建筑节能工程和建筑材料检测领域开发研制出一大批技术含量高、性能稳定、质量可靠、使用方便的检测和试验设备，使这一领域的整体科技水平得到很大提升。

从本世纪初，我公司即开始关注建筑节能领域的相关问题，经过科技攻关，先后开发研制出建筑外窗综合物理性能试验机、平板导热系数测定仪、墙体稳态热传递性能试验机、外墙外保温系统耐候性能试验机、外墙外保温系统抗风压性能试验机及中空玻璃系列检测设备。

BWNH系列外保温系统耐候性能试验机（以下称耐侯试验机），是我公司针对当前建筑节能用外墙外保温系统长期在人工模拟自然环境如高温、寒冷、雨水等气侯条件下的耐久性能的试验室检测而研制生产的新型智能化检测产品。本产品严格遵循以下标准：

JGJ144-2019《外墙外保温工程技术标准》、JG149-2003 《膨胀聚苯板薄抹灰外墙外保温系统》、JG/T 158-2013 《胶粉聚苯颗粒外墙外保温系统材料》、JG/T 429-2014《外墙外保温系统耐候性试验方法》。

二 主要技术性能指标

1.环境温度控制范围：-25℃～75℃，测试精度：0.5级；

2.试件表面温度控制范围：-20℃～70℃，测试精度：0.5级；

3.水温度控制范围：10℃～20℃，测试精度：0.5级；

4.流量控制范围：100～1000L/h，测试精度：1.5级；

5.供电要求：AC380V，40kW，三相五线制动力电。

三 设备工作原理

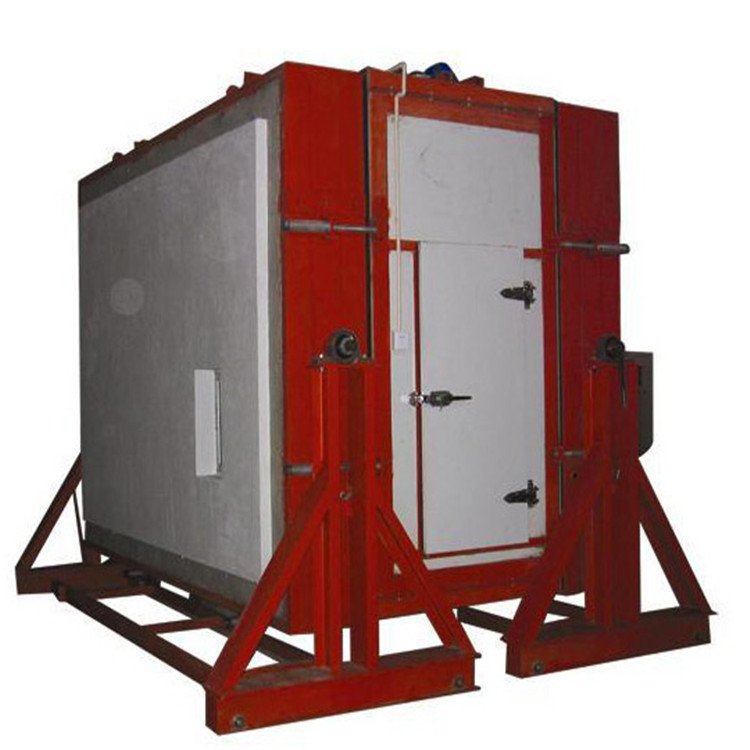

本耐侯试验机主体内胆为不锈钢板，外敷高密度聚氨酯夹芯彩板的环境试验箱，配置冷风机组、热风机组、喷淋装置，循环模拟产生高温（环境温度可达75℃）、低温（可达－25℃）、淋水、干燥的自然环境；两侧试件框装载2个外保温系统试件；实现两面试件进行试验时，另外两面的试件涂装并养护；一组试件试验完毕，翻转后试验另一组。

本耐侯试验机计算机监控系统采用当前先进的集散式控制系统（DCS）结构，采用Windows Xp系统结构计算机作为上位机，PLC可编程控制器作为下位机，具有全自动采集各点温度、湿度信号，自动控制热－雨循环、热－冷循环试验过程、显示记录温度、湿度曲线等功能。

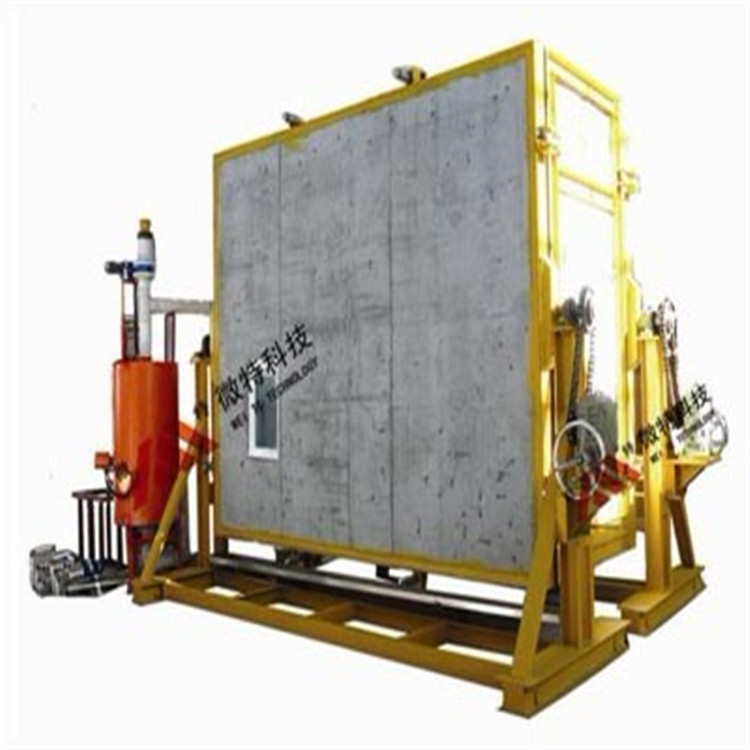

本耐侯试验机具有试件框翻转结构，一面养护的同时另一面进行试验，翻转操作简便、占地面积少、工作效率高；集散式控制系统，全自动数据采集准确、温度、湿度控制精度高；高密度聚胺酯保温材料，保温效果好，节约能源、性能稳定、使用寿命长；制冷压缩机组，运行噪音低等诸多优点。是各省市建筑节能检测及科研设计单位理想的检测设备。

四 设备组成

BWNH系列外保温系统耐候性能检测试验机主要由仪表控制、记录与电气控制台；环境箱；温湿度测量系统；空气制冷系统；空气加温系统；循环水冷却、喷淋系统；试件框系统几大部分组成。

① 计算机监控、记录与电气控制台（一套）：主要由PLC工业可编程控制器＋计算机、电气元件、电控柜等组成。

② 环境箱（一套）：主要由环境箱、保温门、照明装置、安装卡具、密封系统组成。

③ 温湿度测量系统（一套）：主要由14路测温铂电阻、密封材料等组成。

④空气加温系统（一套）：主要由热风机、电加热器组成。

⑤循环水冷却、喷淋系统（一套）：主要由两台玻璃转子流量计、加压泵、水路阀门管路、喷淋喷头、恒温储水箱、板式换热器、制冷循环泵组成。

⑥试件框系统（两套）：试件框主要由槽钢、螺纹钢、吊环、支轴焊接而成，用于捣制混凝土试件墙。可翻转支架用于安放试件框，通过翻转可实现测试试件与养护试件间的切换。
