1、概述

中空玻璃稳态U值测试仪采用我公司自主研发的测试仪，依据据GB/T 22476-2008《中空玻璃稳态U值（传热系数）的计算及测定》——防护热板法测量稳态中空玻璃U值”的方法研发的设备应用于各耐热和保温材料的生产企业、各相关质量检验部门、单位、高等院校和研究所等科研单位和院所。
2、执行标准

（1）GB/T 10294-2008  《绝热材料稳态热阻及有关特性的测定》
（2）GB/T 22476-2008  《中空玻璃稳态U值（传热系统）的计算及测定》

3、设备介绍

ZK-DR（U型）为我公司独立研发生产的专门用于检测中空玻璃U值的检测设备，整体设备采用全自动微机控制，集成专业定制控制软件进行全程智能监控，软件编写采用主流.net框架，集合C#、VB编程语言，可兼容多平台操作系统（Winodws、 Linux）64位、32位版本，无需特殊转换，具有方便、快捷、高效等特点。在数据控制方面，采用高速采集模块，可实现200ms-1000ms内任意采集时间设置，保证整体数据实验的完整性和可靠性。整体实验过程高度自动化操作，从实验启动到数据采集、数据处理、实时曲线分析、实验结果分析、数据储存和输出报表等环节，做到实验自动集成化操作，系统加入自检监控程序，可实时分析设备各个环节的控制信息，做到方便、安全、准确、高效。

4、技术参数

（1）试件尺寸：800mm×800mm×H(10～120）mm；

（2）传热系数测量范围：(0.25—4.5)W/ (m²•K)；

（3）传热系数测量精度：±3%；

（4）传热系数测量重复性：±1%；

（5）冷板温度测量范围：(-5—50)℃；

（6）热板温度测量范围：(10—80)℃；

（7）传热系数测定仪的温度测量值： 冷板设定温度：2.5℃； 热板设定温度：17.5℃；

（8）温度分辨率：0.01℃；

（9）试验室温度：(23±2)℃；

（10）试验室湿度：(40—60)%RH；

（11）电源电压：220V,5kw；

（12）试件数量：2块相同试样；

（13）实验设备占地空间：2000mm×1000mm× 2000mm。

5、主要用途

    主要利用防护热板法检测中空玻璃的U值（传热系数）。中空玻璃的U值客观地反应了其节能性能的优缺点，幕墙国家建筑用窗中，对中空玻璃的传热性能的应用直接影响建筑的节能效果，门窗在用小U值的中空玻璃，可以提高整个建筑的节能水平，可针对耐热和保温材料的生产企业、相关质量检验部门和单位、高校和科研所等科研单位。

6、设备特点

（1）设备采用工业控制模块，利用MR高精度温控器对温度进行精准控制。

（2）控制系统下位机控制核心采用A/D、D/A模块进行转换，利用485进行数据通讯采集。

（3）设备具有较高的稳定控温性能，利用防护板防止热量损失，并对热量进行实时补充，形成一个有效的传热作用，稳定温度。

（4）设备整体外观具有耐腐蚀作用，利用静电喷涂方式处理。

（5）设备自标定方式，采用单线性标定或双线性标定，使试验标定更灵活。

（6）设备制冷系统（含管路）独立设计，做到水、电分离，使设备在使用过程中安全可靠。

（7）测试种类多，对于平板玻璃、镀膜玻璃或者其他材质的双层或多层中空玻璃均可测定。

（8）测试软件自动控制，对整体实验的数据采集、记录自动出结果并打印报告。

（9）在各个控制系统间，电器采用独立安全模块保护措施，增加设备电路安全性，抗干扰能力强。

（10）下位机采用集成指令控制器作为核心控制单元，具有反应速度快，采集准确，抗干扰能力强的特点，提高设备整体检测能力。

（11）软件采用.net框架下的设计模式，相比传统VB6.0环境有较高的系统兼容性，可适用不同平台（32位、64位均可），适应性强，操作简单，控制稳定准确。

（12）串口数据通讯方面采用RS-232和USB转232相结合的方式，可适应先阶段所有电脑通讯，普遍性高。

（13）试验软件采用高UI界面，利用模拟状态图直观的查看设备各个运行状态，自动采集数据、自动整理、生成过程曲线、自动计算结果和分析数据，生成报表等操作，大大方便用户的使用体验，智能的控制系统可以将试验进行精确分析和监控。

7、设备原理

建立类似于两个平行匀温平板为界的无限大平板中存在的一维恒定热流场，通过检测中心计量区域的加热功率及计量面积、两侧温差，计算出中空玻璃U值，本测定仪采用品牌计算机(液晶显示器)+智能温控仪表组成的集散式控制系统，实现两侧冷板、防护热板、计量热板的温度控制，采用手动调节夹紧力与力显示装卡、来夹紧试件。具有试验过程全自动控制、数据采集精确稳定、原始数据、曲线详细记录、试验结论报表自动生成等技术特点。

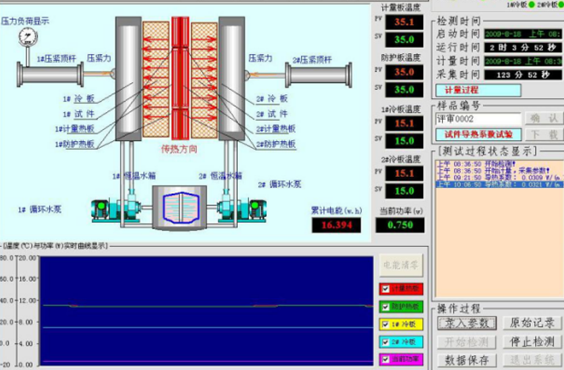

软件利用采集模块，监控采集中空玻璃的试验状态，利用UI人机界面直观的把检测过程监控显示，可做到试验数据采集准确，显示高效，软件操作方便等特点，自动记录数据、采集、计算实验结果、生成试验报告。
