一 概述

我公司近几年在建筑节能工程和建筑材料检测领域开发研制出一大批技术含量高、性能稳定、质量可靠、使用方便的检测和试验设备，使这一领域的整体科技水平得到很大提升。

从本世纪初，我公司即开始关注建筑节能领域的相关问题，经过科技攻关，先后开发研制出建筑外窗综合物理性能试验机、平板导热系数测定仪、墙体稳态热传递性能试验机、外墙外保温系统耐候性能试验机、外墙外保温系统抗风压性能试验机及中空玻璃系列检测设备。

BWF系列外保温系统抗风压性能试验机（以下简称抗风压试验机），是我公司针对当前建筑节能用外墙外保温系统长期在人工模拟自然环境如负风压等气侯条件下的耐久性能的试验室检测而研制生产的新型智能化检测产品。本产品严格遵循以下标准：GB/T 36585-2018《外墙外保温系统动态风压试验方法》、JGJ144-2002《外墙外保温工程技术规程》、JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》、JGJ289-2012 《建筑外墙外保温防火隔离带技术规程》

二 主要技术性能指标

① 风压控制范围：-12KPa～0Pa

② 风压测试精度：0.5%

③ 风压控制精度：≤控制目标压力的±5%

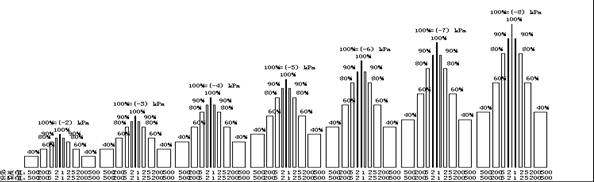

④ 压力脉冲过程时间控制偏差：升压：0.7～1.0s  持续：2～3s降压：≥4s

⑤ 循环次数：可任意设定，频次控制准确度100%

⑥ 具有最大负风荷载设计值W任意设定，加压过程默认方式为标准方法，也可人为自定义加压过程程序的拓展性要求。

⑦供电要求：AC380V，25kW；三相五线制

三 设备工作原理

本抗风压试验机采用变频控制高压离心风机，使其达到给定的压力值，然后靠开关脉冲调节阀来调节脉冲加压，脉冲加压升压速度快，使脉冲曲线和国家标准中规定的基本吻合。由于系统要求加压能力大，靠单台风机加压要求风机能力大，风机的功率就会很大，造成小风压时风压不好控制，本公司在设计时采用两台风机联合运行模式，兼顾高风压和低风压，使控制更精确、更合理。当试件损坏时，本机采用对射式红外线光电开关，监测、反馈试件的破裂、分层、起泡等现象，转换成电信号反馈给微机测试板卡，可由测试人员定格记录摄录图片传于主机程序中，以便与测试结果一并打印，测试的过程曲线可实时显示在界面上，测试人员可按需求截取某一时间打印，也可全部打印存档。

测试结果和检测报告的格式可按需方要求编制，并自动形成和打印。

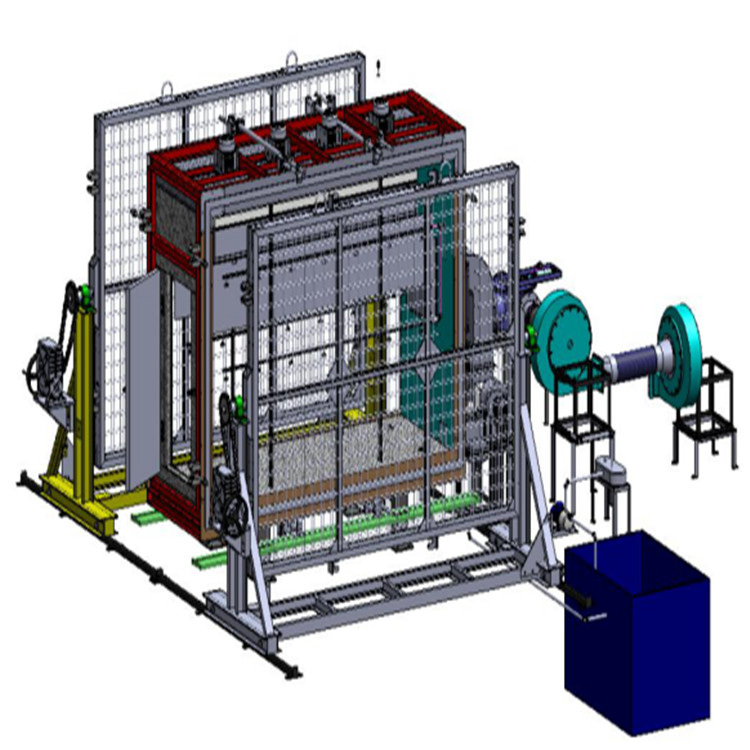

四 设备组成

BWF系列外墙外保温抗风压检测试验机主要由以下六大部分组成。

① 计算机控制系统及其控制台：主要由电气元件、微机系统、仪表、按钮等自动控制、电气控制元件组成；

②负压箱：主要由负压安装箱、安装卡具、箱内照明装置、差压变送器、压力采集管路等组成；

③变频风机及调压系统：主要由两台高压离心风机、交流变频调速器、电力系统及控制板、制动器组成；

④管路及波动压力系统：主要由Φ200mm管道、管路连接件、气动波动阀、气泵、两位三通阀等组成；

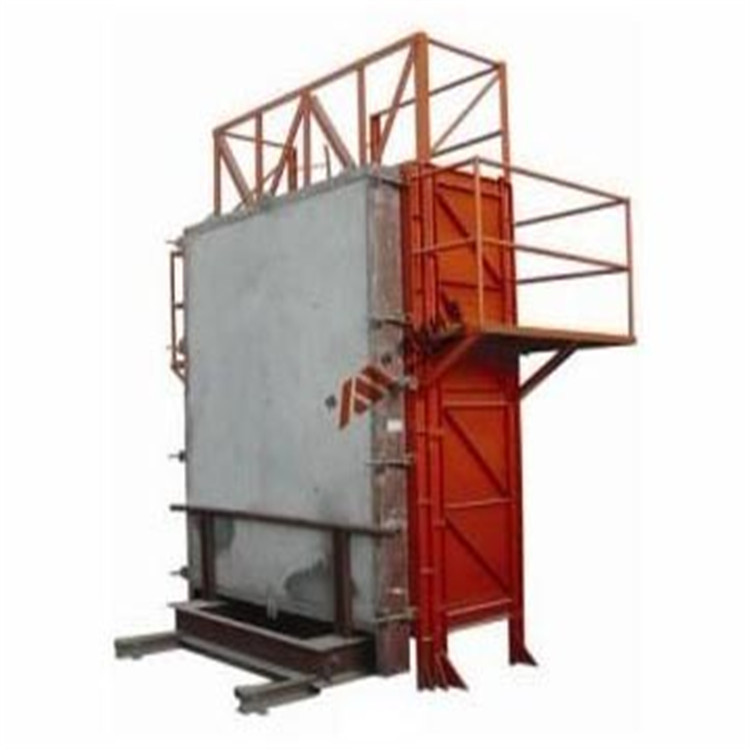

⑤试件框：主要由12#槽钢、Φ12螺纹钢、吊环、支轴焊接而成。用于捣制混凝土试件墙；
