我公司近几年在建筑工程和建筑材料检测领域开发研制出一大批技术含量高、性能稳定、质量可靠、使用方便的检测和试验设备，使这一领域的整体科技水平得到很大提升。

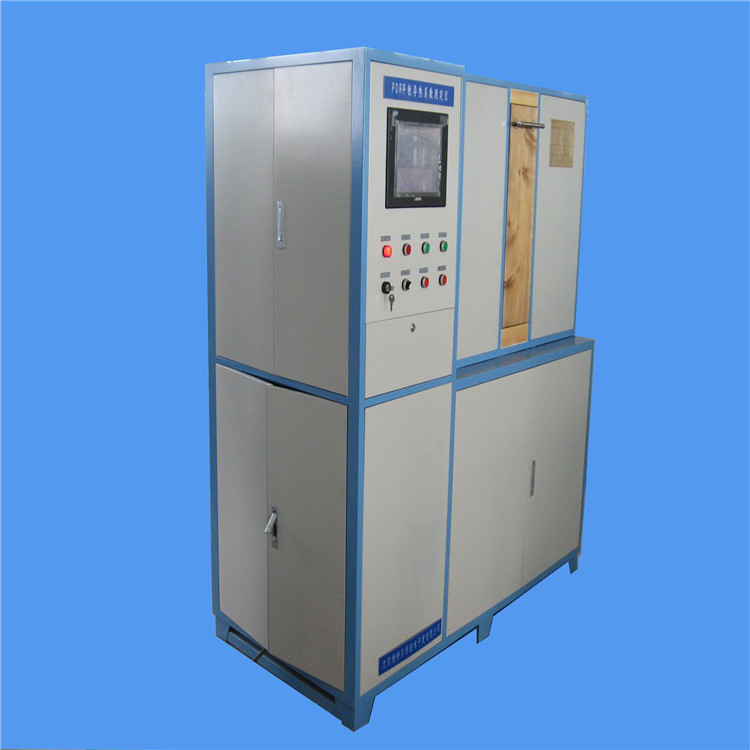

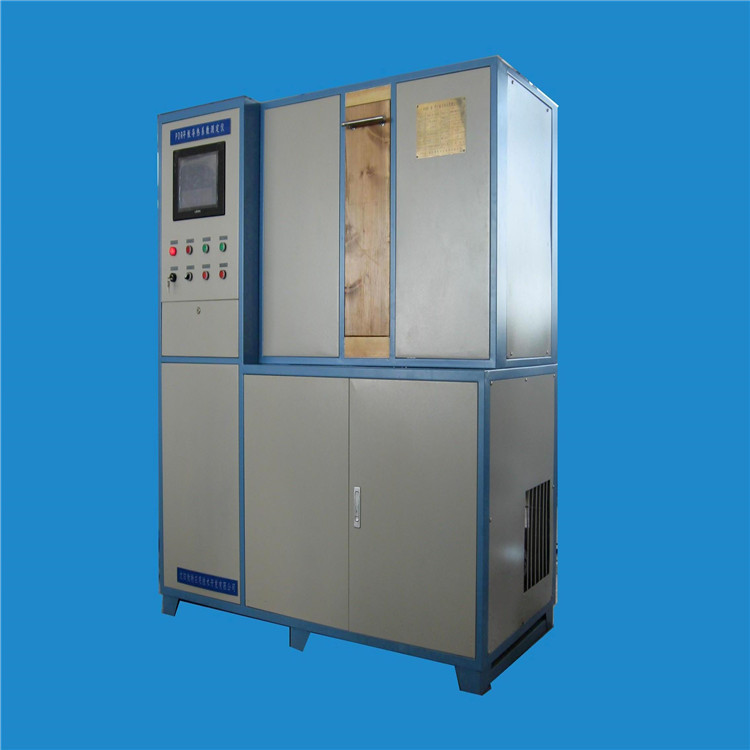

我公司研制生产的PDR-3030B平板导热系数测定仪，遵循GB/T 10294-2008《绝热材料稳态热阻及有关特性的测定防护热板法和热流计检测方法》，是采用双防护热板法（仲裁法）新型检测设备，适用于各类平板状均质建筑绝热材料导热系数的测定。

一 测定仪工作原理

检测原理：建立类似于两个平行匀温平板为界的无限大平板中存在的一维恒定热流场，通过检测中心计量区域的热功率，计算出两个试件的平均导热系数。

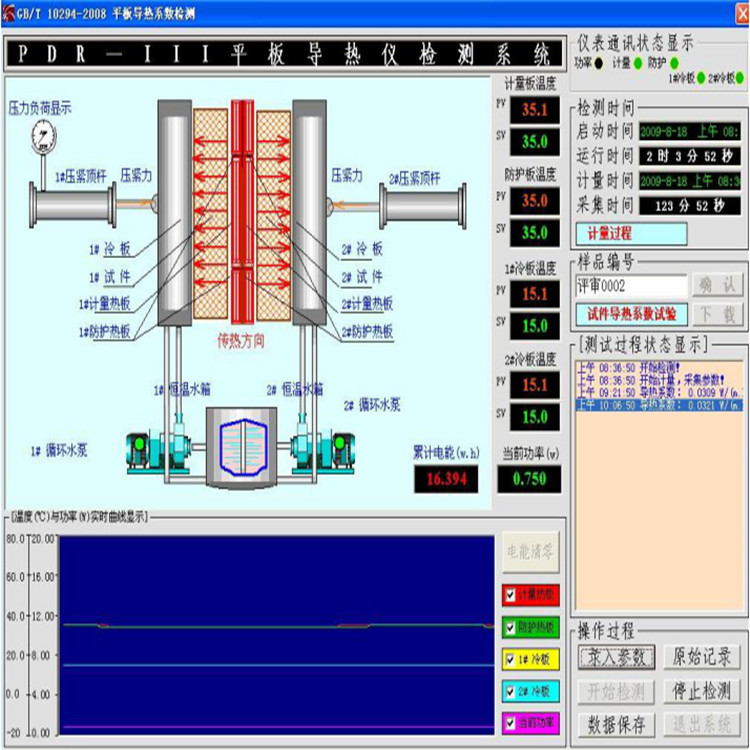

PDR-3030B平板导热系数测定仪采用计算机＋进口智能温控仪表组成的集散式控制系统，实现双冷板、防护热板、计量热板的温度控制，采用稳定的水冷工作方式，机械夹紧与开启机构夹紧试件，自动显示试件夹紧力。具有试验过程全自动控制、数据采集精确稳定、原始数据、曲线详细记录、试验结论报表自动生成等技术特点。

二技术参数

（1）导热系数测定范围：0.01～1W/（m.k）

（2）热板设定温度：试验室温度～80℃，控制精度：±0.1℃；

（3）冷板设定温度：5℃（特殊要求可以制冷到-10℃）~试验室温度，控制精度：±0.1℃；

（4）测温传感器类型：K分度热电偶，52支；

（5）温度传感器测量范围与精度：－200～400℃，测量精度：≤±0.25℃

（6）仪器的测量精度：≤3%，重复度：≤1%；

（7）额定电源功率：动力电，AC220V20A、单相三线制，Max5kVA。

（8）最大可测试件尺寸：300mm×300mm×37.5mm（长×宽×厚，长度、宽度/厚度=8：1）；

（9）外形尺寸：1170mm×800mm×1700mm（长×宽×高）

三 系统组成

PDR-3030B平板导热系数测定仪由以下部分组成：

l  计算机及仪表监控系统

采用计算机系统与日本进口的温控专家级智能仪表组成两级计算机集散式监控系统，控制精确、稳定，平均无故障时间长；具有安全自动保护功能，温度过热自动保护，过压保护，过流保护等功能，采用微机自动控制系统，

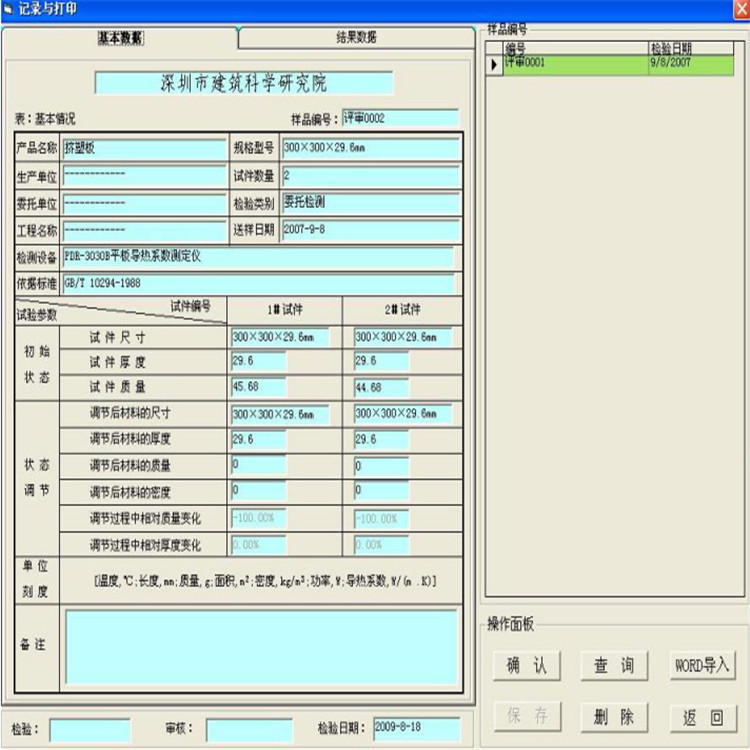

具有实验过程全自动完成数据采集、温度控制、曲线显示、结果计算、数据存储、报表生成等优点。

l  计量热板与防护热板装置

计量热板和防护热板都使用大面积的整块导热快的金属材料作为温控测板，导热性能好、热惯性小，确保表面温度均匀。

l  冷板与制冷装置

配备两套铝合金特制水冷盒，配备0.28P法国美优乐静音制冷机组＋不锈钢恒温水箱组成，以及电力功率模块控制电加热功率，采用冷热对抗平衡原理，使设备可以常年稳定可靠运行。

l  电加热与温度、电功率测量系统

采用云母片夹电阻丝组成热板电加热系统。温度测量采用高精度热电偶并联，高精度真有效值交流电能仪表累计测量电加热功率。

l  实木防护单元与外防护箱

采用实木制成的防护套＋聚乙烯夹芯彩钢板箱体两层外防护装置，使试验内部环境温场更稳定，提高测试精度。减少外界空气温度变化影响。
