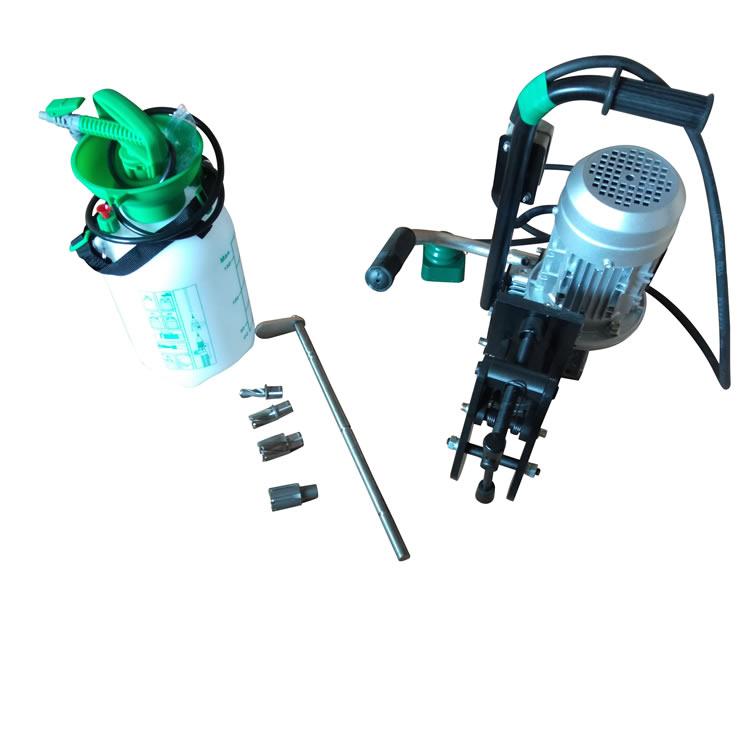

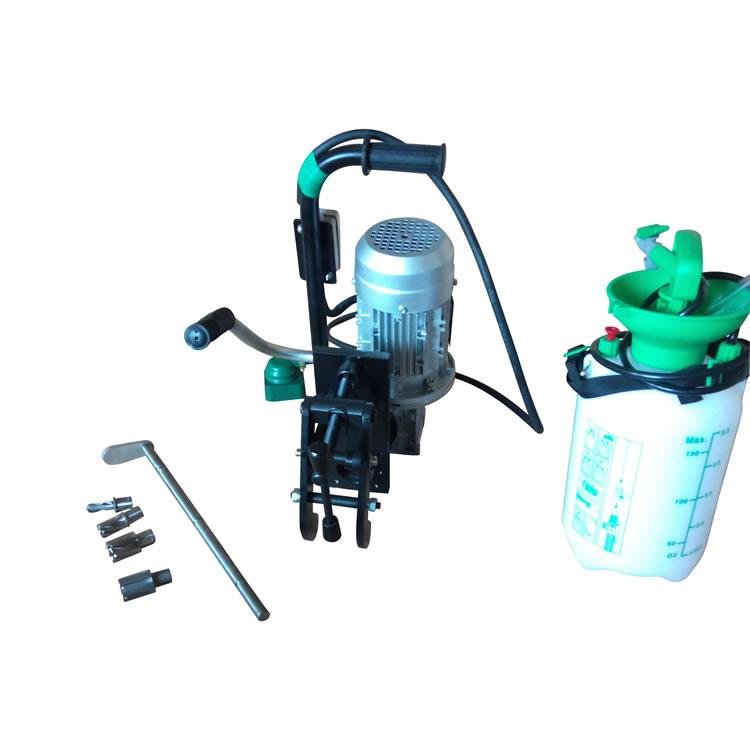

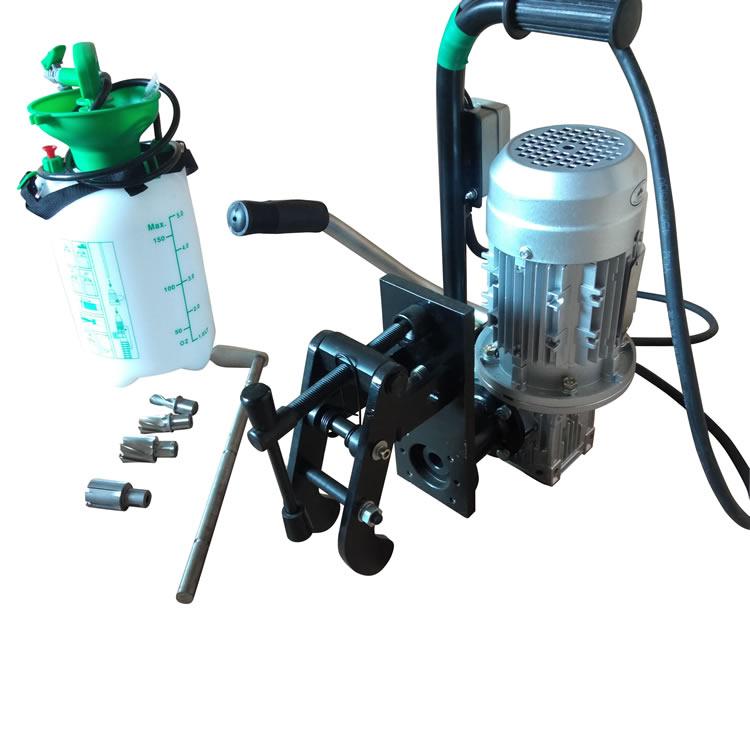

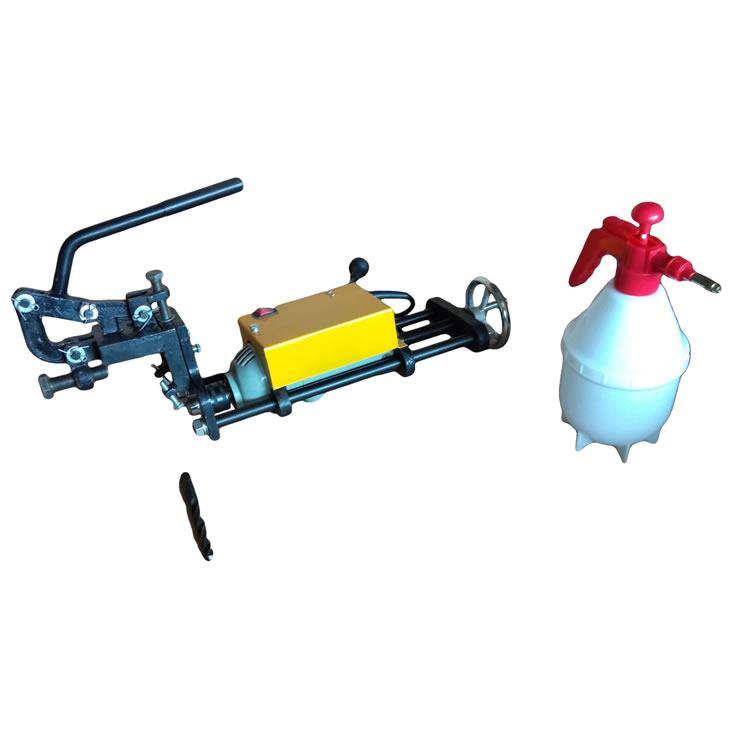

电动钢轨钻孔机是铁路工务、电务部门钻制钢轨夹板螺栓孔的专用机械。以小型电机为动力，经过减速器带动主轴旋转，手柄驱动齿轮拨动齿条实现进给，配有高压水壶，空心钻头在冷水的辅助下延长了钻头的使用寿命。本机具有体积小、重量轻、钻孔效率高、夹轨牢靠、使用方便、钻孔位置准确等特点。适用于43～75kg/m各种型号钢轨。

二、技术参数

电动机形式 ：     3相380V

电动机功率 ：     0.55 kW

钻孔直径：        φ9.8-φ36mm

最大钻孔直径 ：   φ36 mm

额定转速：        ≥270rpm

满负荷主轴转速 ： 212 r/min

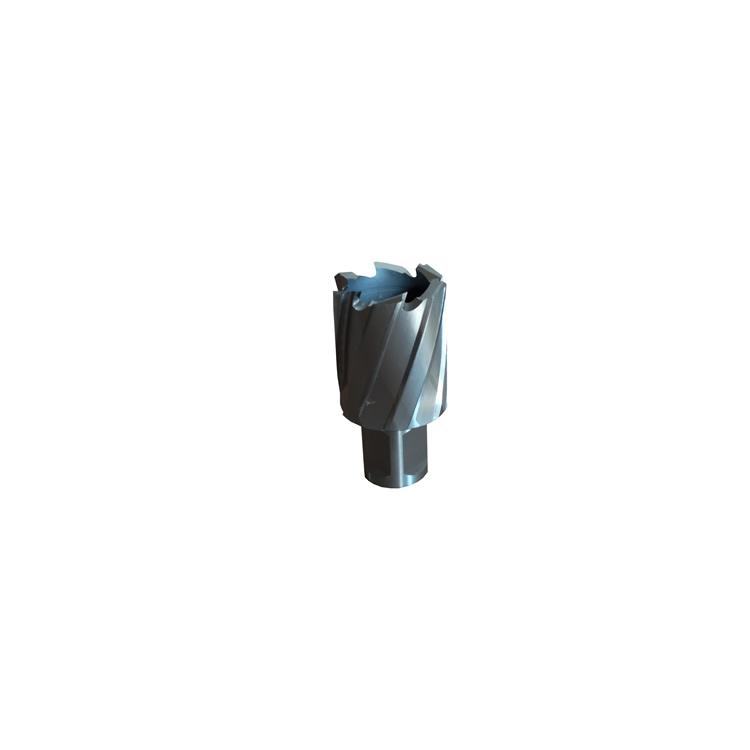

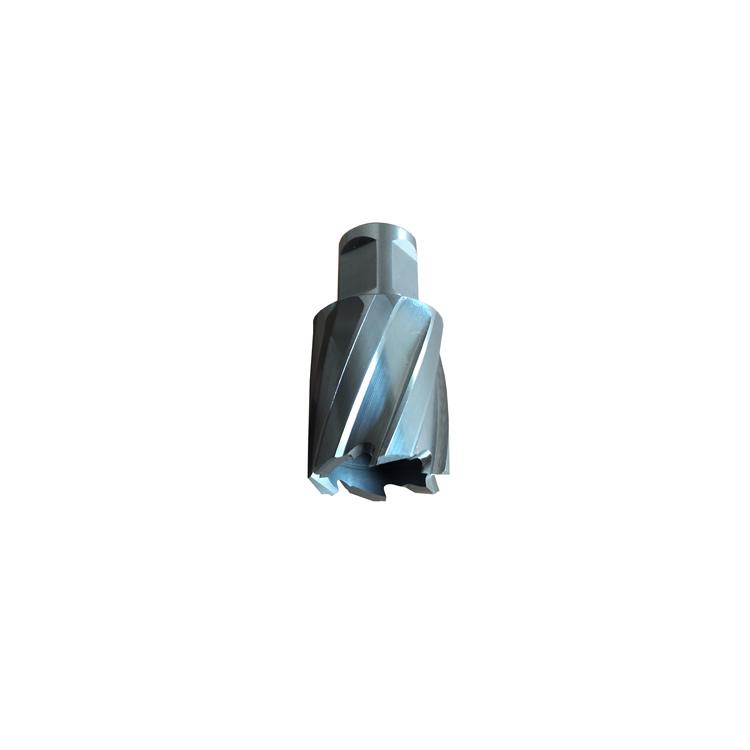

钻头形式：        空心钻头或专用麻花钻头

装机时间：        20～30 s

卸机时间：        15～20 s

钻孔精度：   孔的位置公差＜0.5 mm

钻孔时间：   钻通一次时间＜30 s

整机质量：  22.5kg

三、安全守则

1、操作时应戴好保护镜、手套等防护用品。

2、钻孔前应检查机器运转是否正常，钻头是否夹紧，清理钻头内残留的切屑。冷却系统是否正常。

3、电动机外接电源电压是否稳定，有无漏电。

四、使用方法

1、冷却装置的操作

1.1钻头所用的切削液是机床乳化皂液。为降低使用成本，可以用自来水代替，但要求水质清洁，用后切记将水放净。

1.2切削液桶的上部备有密封加压装置，用加压手柄加压，使切削液沿软管送到截止阀。

1.3使用前先拉动减压阀，检查其作用可靠，确保使用的安全。

1.4使用时要及时打开和关闭截止阀，并可用截止阀调节供液量。

2、钻头的更换

2.1更换钻头时，先要把定位块拆卸下来，如用9.8-13.5钻头时，不需要顶针、弹簧、顶针螺丝，需要保存完好。如用14-36的空心钻头时，要把弹簧、顶针螺丝、顶针安装上。锁紧钻头螺丝要经常更换，防止螺丝坏死到主轴内。

3、轨型定位块的使用

3.1根据钢轨钻孔的轨型安装合适的定位块。

3.2轨型定位块分43，50，60，75轨，四种规格（标配50.60）

4、定位尺的使用

4.1定位尺分“43”、“50和60”、 “75”三种规格，根据钢轨钻孔的轨型选择合适的定位尺。

4.2 50kg/m和60kg/m钢轨使用的是一个定位尺，将转换块安装在轨端一侧即为60kg/m钢轨使用，将转换块安装在另一侧即为50kg钢轨使用。（标配50和60定位尺）

4.3安装钻孔机前，要首先选择定位尺。

5、钻孔机的操作

5.1选好钻头和与之配套的顶针，确认钻头内部无切屑，扳动进给手柄将钻头退到最后位置。

5.2将钻孔机搬到线路上，夹紧座对准定位尺的凹槽落下。转动扳把夹紧钢轨。

5.3开始钻孔时打开切削液的截止阀。轻轻给钻头加压，当钻头进入工作面时才可逐渐加压。空心钻头不需要很大的压力，但要尽量保持均匀进给。临钻透时要减轻压力。

5.4钻透时即可关闭切削液的截止阀，在钻下一个孔之前，应确认钻屑芯块已从钻头中弹出，并将钻头退到最后位置，方可移位。

5.5如果钻屑芯块卡在钻头里，可卸下钻头，利用顶针从后面将其顶出。

5.6利用定位尺定位，钻制其余的孔，待全部钻完后，将机器轻轻拿下，停机，并将定位尺卸下。

5.7钻头损坏常常是由于夹紧不当、钢轨轨腰凹槽与定位块松弛引起的，应予注意。
