产品简介

一、设备概述

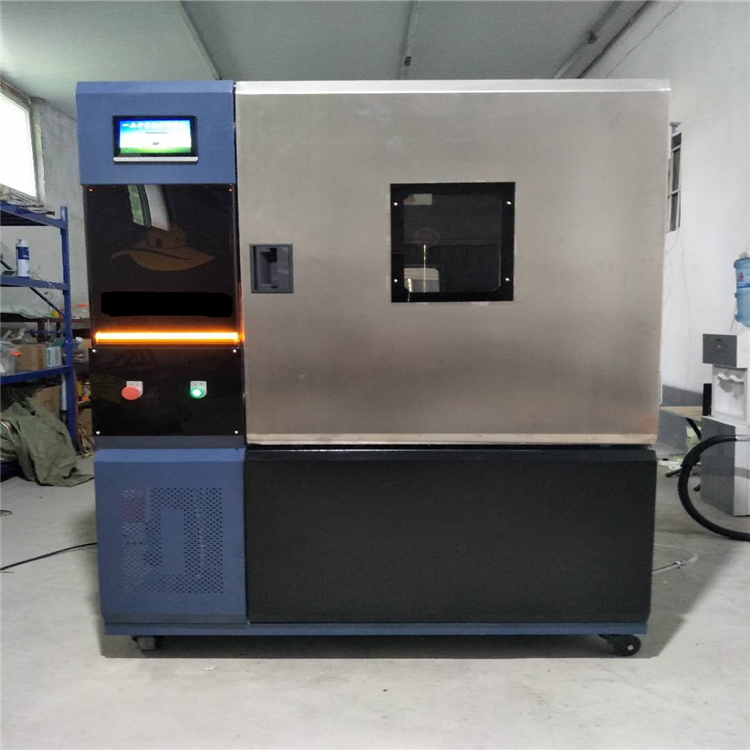

HJC1-C 1m³环境舱是采用微机自动控制、显示记录过程控制曲线、原始记录及检测结果的多项自控功能。适用于室内各种成套家具，人造板及饰面人造板、粘合木结构、壁布、帷幕的甲醛浓度检测。该设备整体设计具有适应范围广、操作简便、性能稳定、控制精度高、采集准确、综合噪音低等诸多优点。

二、引用标准

GB 18580-2017《室内装饰装修材料 人造板及其制品中甲醛释放限量》标准条款5 试验方法

GB/T17657-2013《人造板及饰面人造板理化性能试验方法》第4.60 甲醛释放量测定—1m³气候舱法

LY/T1612-2004 《甲醛释放量测试用1m³气候箱》

四、技术指标及工作条件

技术指标

1、容积：（1±0.02）m³。

2、测试舱体结构：内胆采用SUS304镜面不锈钢板整体（无缝）焊接，钢板厚度3.0mm；焊接处经过抛光、无变形，所有的边、角均制成一定弧度，可用水洗清洁;无橡胶类和胶粘剂等对检测有干扰的材料，密封材料和其它与测试舱内空气接触的器件，不吸附有机物和甲醛；设备正常连续运行期间，测试舱内无结露、雾化现象或有水珠凝聚，舱门开口处使用具有气密的无吸附作用的经过特殊处理的硅胶密封条进行密封。

3、箱内温度范围：15℃～40℃，波动度≤±0.5℃。

4、箱内湿度范围：30%～70%R.H，波动度≤±3%R.H。

5、温湿度传感器分辨率：（0.1℃、0.1%）。

6、温湿度均匀度：温度≤1℃，湿度≤2%R.H。

7、空气交换律（次/小时）：0.2 m3～2 m3/h(换气率0.2～2次/小时   调节精度：通风量±1%）。

8、表面风速：空气水平速率保持在（0.1～0.3）m/s。

9、负荷比：（1.0±0.02）㎡/m³负荷因子：测试样品总面积（除去边缘面积）与 测试舱容积之比，表示为㎡/m³。

10、测试样品表面空气流速：0.1～2m/s（可任调）。

11、本底浓度：甲醛本底浓度≤0.006mg/m3，TVOC本底浓度≤0.02mg/m3，单项VOC本底浓度≤0.002mg/m3。

12、测控系统：实时监控、记录舱内的温度、湿度、时间等控制参数。采用触摸控制屏作为人员操作设备的对话界面，直观、便捷。配置专用控制软件，除实现触摸屏的功能外，还具有系统控制、程序设定、动态数据显示和历史数据回放、故障记录、报警设置等功能。

13、电源：AC380V / 50Hz。

14、外形尺寸：1365（宽）×2055（深）×1800（高）。

工作条件

1、工作环境温度在15～35℃范围内，环境温度切记急剧变化。

2、工作环境相对湿度不大于80%。

3、工作环境周围无振动、无腐蚀性介质和无较强磁场干扰。

4、工作环境无阳光直射、无强烈气流直吹其上。

5、设备距墙壁及器物距离≥600mm。

6、设备应安装在灰尘少、远离可燃物及高温发热源或其它热源直接辐射的地方。

7、设备应在稳固的基础上水平安装。

8、供电电压380V 50Hz，电压波动范围±10%。

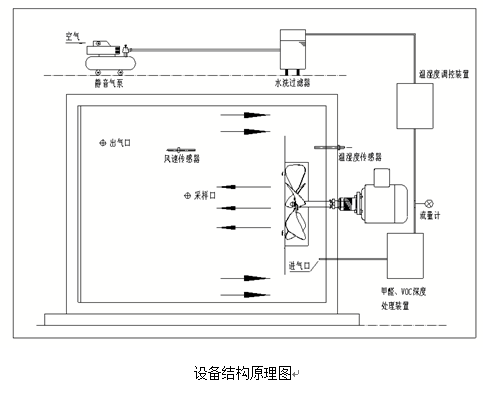

五、结构原理

本设备主要由保温箱体、镜面不锈钢测试内舱、清洁恒温恒湿空气供给系统、空气循环系统、控制系统、甲醛、VOC深度处理系统、空气交换系统组成。

5.1、保温箱体

采用玻璃丝绵作为保温材料，保温性能优良。

5.2、镜面不锈钢测试内舱

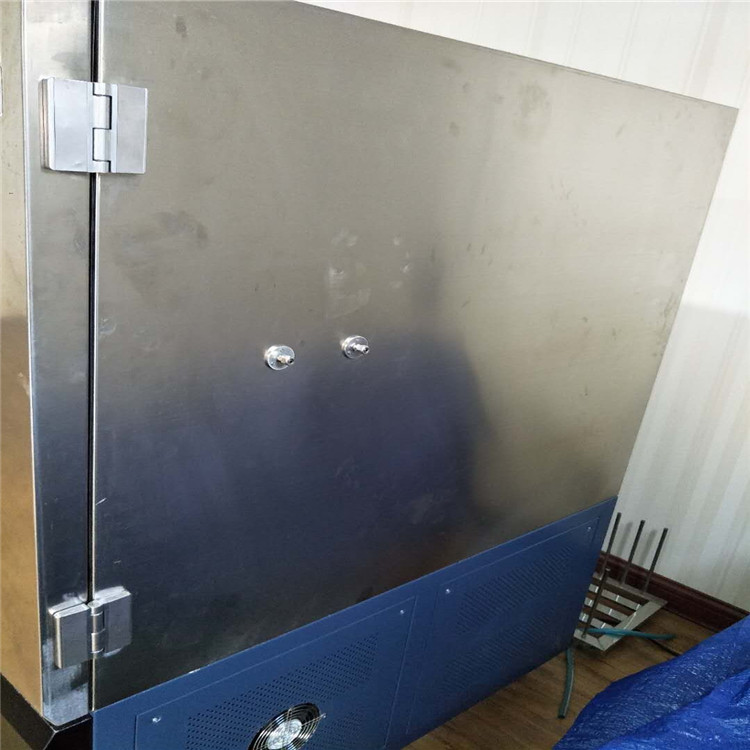

     内胆采用SUS304镜面不锈钢板整体（无缝）焊接，光洁度Ⅲ级或以上，钢板厚度3.0mm；焊接处经过抛光、无变形，所有的边、角均制成一定弧度，可用水洗清洁;无橡胶类和胶粘剂等对检测有干扰的材料，密封材料和其它与测试舱内空气接触的器件，不吸附有机物和甲醛；设备正常连续运行期间，测试舱内无结露、雾化现象或有水珠凝聚，舱门开口处使用具有气密的无吸附作用的经过特殊处理的硅胶密封条进行密封。

5.3、清洁恒温恒湿空气供给系统

     采用先进的制冷技术及结构，在控制空气制冷温度的同时，也达到所需的恒定的空气湿度； 系统为保证测试舱全天候工作模式，采用对进入测试舱空气进行制冷处理，利用加热装置对空气进行加热，通过控制系统控制制冷加热装置同时或交替工作实现控制温度恒定。控湿方式采用露点控湿法调节舱内空气湿度。

5.4、空气循环系统

镜面不锈钢测试内舱通过循环风机将进出风道空气循环起来，保证舱体内试样表面空气流速为0.1～0.3m/s，并且稳定均衡。

循环风机采用分体式结构，电机置于测试舱外部，有效的隔断了电机对试验时空气的污染及吸附。

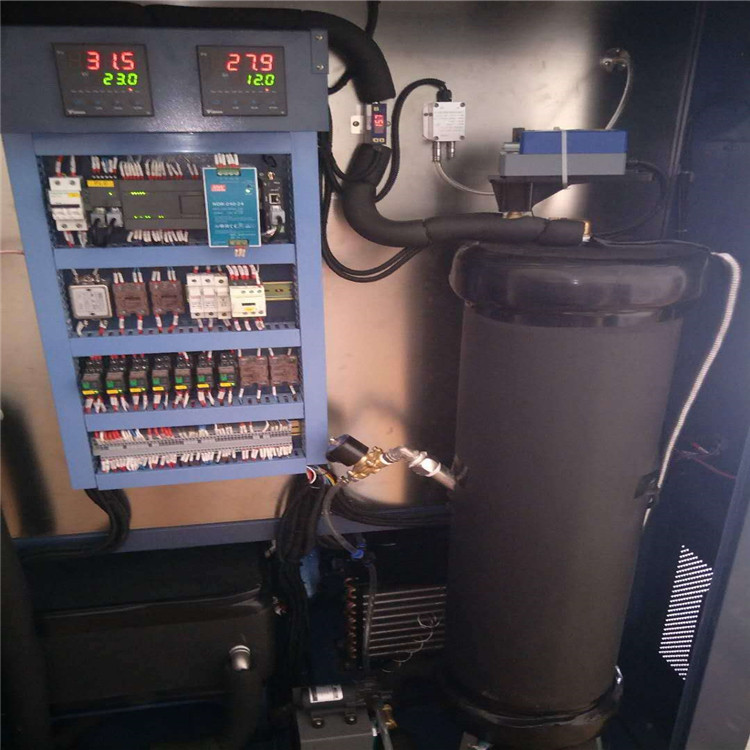

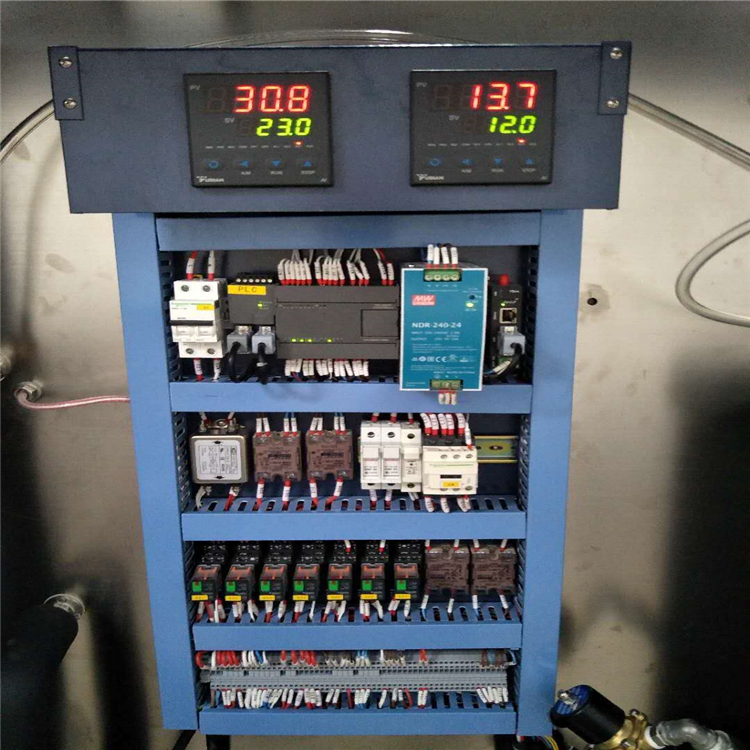

5.5、控制系统

采用触摸屏人机操作模式，对温湿度传感器数据采集、以及对加热、制冷、湿度的控制，实现将测试舱温度湿度控制在要求范围内。

5.6、洁净空气处理系统

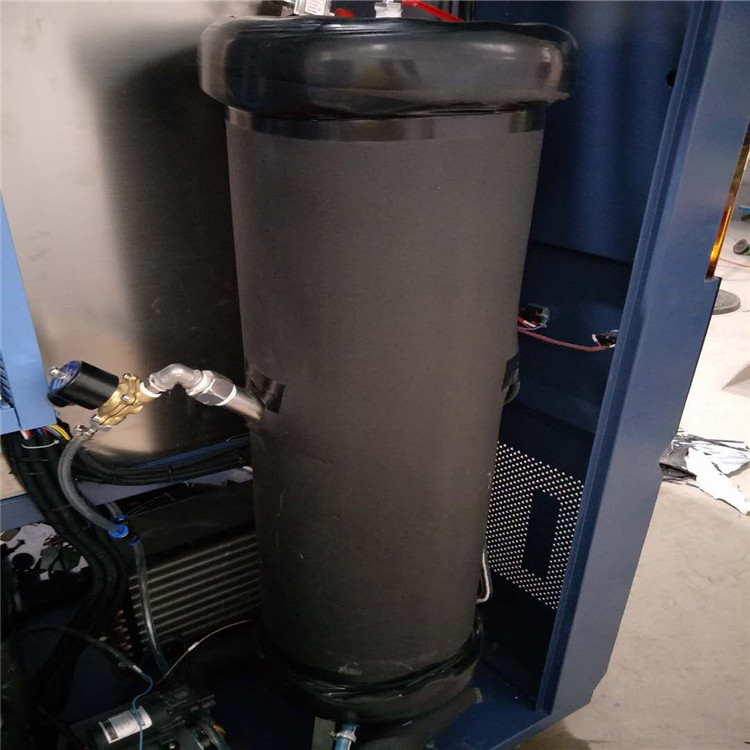

采用降解方式对新风中甲醛及VOC进行分解处理（区别于传统吸附方式，采用降解方式不会出现吸附饱和后对本底产生二次污染），最终提供甲醛最大含量不超过0.006mg/m³、TVOC本底浓度≤0.02mg/m3、单项VOC本底浓度≤0.002mg/m3的洁净空气。

5.7、空气交换系统

测试舱新风系统前端安装有小型无油静音且能24小时连续工作的气泵，提供空气循环动力；在洁净气体进入舱体终端，安有可调流量计，通过对进出舱体气路的流量计读数，并及时调节阀门，控制洁净空气来替换测试舱内混合空气的空气换气率。
