脉冲喷吹控制仪

袋式除尘通用脉冲喷吹控制仪

脉冲喷吹控制仪是用于脉冲袋式除尘器喷吹清灰系统的控制装置，它的输出信号控制电磁脉冲阀，喷吹压缩空气对滤袋循序清灰，使除尘器的阻力保持在设定的范围内，以保护除尘器的处理能力和收尘效果。 控制仪输出一个电信号持续的时间，称为脉冲宽度。
控制仪输出二个电信号之间的间隔时间，称为脉冲间隔。
控制仪输出电信号完成一个循环，所需的时间，称为脉冲周期。

一、产品特点

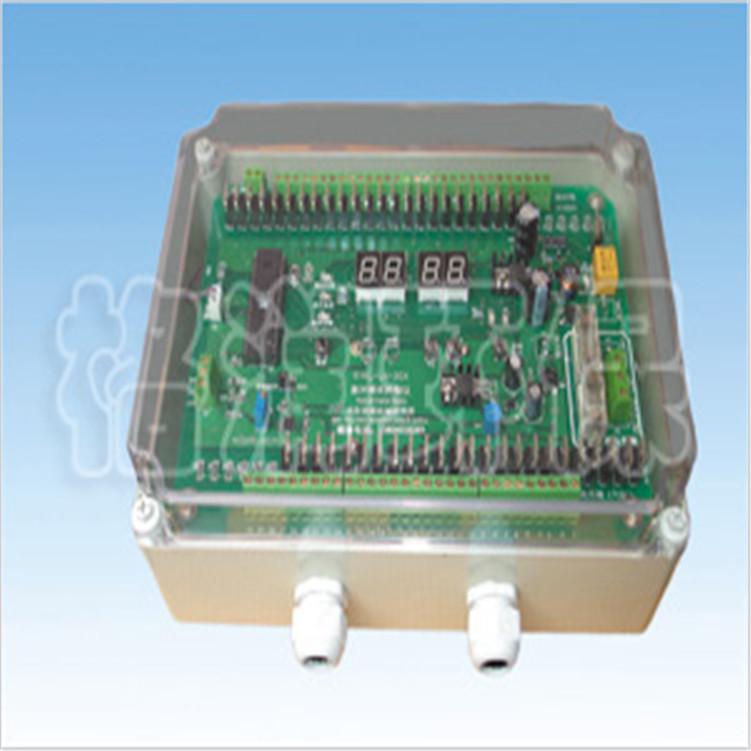

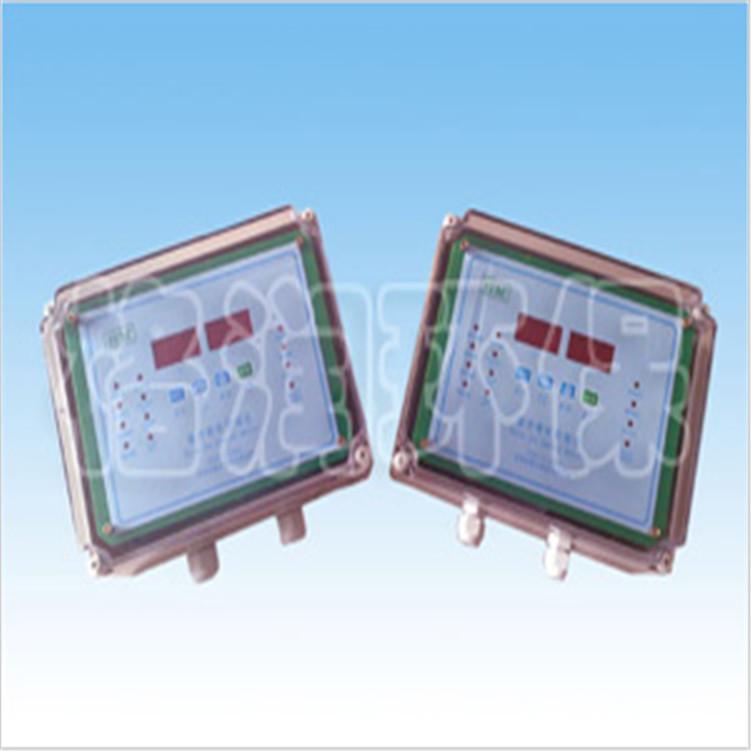

机壳：精致透明的裸式PC工程机壳，具有外观新颖，密封，防尘效果好，迎合了现代国际潮流。
机芯：采用单片机技术控制脉冲输出，使脉冲宽度，脉冲间隔和输出门数可根据现场所需随意设定，实现了智能化控制。
电源：采用进口电源元件，从而保证了整机的可靠性，在恶劣的工矿条件下长期稳定的工作。
差压控制：可配接二线无源差压变送器，4-20mA标准电流信号，使除尘器的阻力保持在设定范围内，以保证除尘嚣的经济运行。
接线：方便灵活的插拔式接线端子。

二、技术指标
额定输入电压：AC220V　　　　50HZ
额定输出电压：DC24V　　　　 耗电≤8W
额定输出电流：1A
使用环境：温度-25℃～+55℃　相对湿度≤85％
防护等级：IP65
脉冲间隔调节范围：1～999秒
脉冲宽度调节范围：0.1～9.9秒
脉冲周期调节范围：1～999秒
输出路数：1～160门任选
差压控制：信号接差压端子
远程通讯：通过485与电脑连接
外形尺寸：380×280×150

三、安装使用
用户在安装使用控制仪之前，应先认真阅读说明书、熟悉和理解说明书的各点内容，是正确使用控制仪的基本条件。
1、安装：
(1)拧去控制仪上盖四角的紧固螺栓，即能取下上盖。控制仪外壳四角通孔是用于安装固定螺钉的，用M5十字螺钉固定。尺寸为355×255。
(2)控制仪的使用导线推荐使用RV1×25/0.15铜线，从控制仪外壳的敲落孔中进出，并应装上密封接头，注意穿过密封接头的导线根数要合适，不要过紧或过松，以免损坏或影响密封性能，选择合适的平垫和橡胶垫圈可适用不同的导线根数。
(3)注意印刷线路板上的接线符号。“AC220V”端子应接交流220V电源，“GND”为接地线，千万不要接错，1至终位(如80位控制仪应为1～80，以此类推)及DC24V端子(共用线)接至电磁脉冲阀。

四、操作说明
通用脉冲喷吹控制仪可实现对袋式除尘器的两种控制方式，即“在线运行”与“离线运行”。袋式除尘器在过滤运行工作中，对滤袋依次清灰的方式称为“在线清灰”。

袋式除尘器分成若干个仓室，依次关闭每个仓室提升阀(气缸)，进行逐个仓室喷吹清灰，以提高滤袋的清灰效果称为“离线清灰”。“离线清灰”又分为每室1个脉冲阀与每室多个脉冲阀两种。
1、控制仪自动运行
控制仪接通电源，处于停止状态，数码管“A”显示输出室数，数码管“B”显示输出位数，按“启动”键，控制仪开始自动运行。再按“停止”键控制仪停止运行。如需要通电就自动运行，要将“差压端子”短接。
2、控制仪手动测试
控制仪在停止状态下，按“手动”键，数码管“B”显示位数，可按“移位”“增加”键改变位数，再按“启动”键，启动所选择位数；按“停止”键停止；按“设定”键退出。便于除尘器初装调试时使用。
3、差压运行
应外接控制开关或差压控制仪，控制仪处于停止状态时，当差压控制开关接通时，控制仪即开始启动，按序输出。当差压控制开关断开时，控制仪即停止运行。
4、在线运行与离线运行
当控制仪的“输出室数”设定值为“000”时，控制自动转换成在线运行。按“设定”键保存，启动运行，这时“在线运行”指示灯亮；
当控制仪的“输出室数”设定数值为“123”时，控制自动转换成离线运行。按“设定”键保存，启动运行，这时“离线运行”指示灯亮；
当控制仪的“输出室数”设定数值为“123”时，控制仪的“输出位数”又设定值为“001”时，控制仪输出为每室1阀。
而“输出位数”设定为多数值时，如“012”，控制仪输出为每室12个阀。
5、修改控制参数
输出位数：先按“设定”键，数码管“B”显示输出位数，再按“移位”键与“增加”键，改变数值，按“设定”键即自动保存；
脉冲宽度：先按“设定”键，数码管“B”显示脉冲宽度，再按“移位”键与“增加”键，改变数值，按“设定”键即自动保存；
脉冲间隔：先按“设定”键，数码管“B”显示脉冲间隔，再按“移位”键与“增加”键，改变数值，按“设定”键即自动保存；
周期间隔：先按“设定”键，数码管“B”显示周期间隔，再按“移位”键与“增加”键，改变数值，按“设定”键即自动保存；
输出室数：先按“设定”键，数码管“B”显示输出室数，再按“移位”键与“增加”键，改变数值，按“设定”键即自动保存；
停风至喷吹延时A：当控制仪离线清灰时，每室的提升阀(气缸)打开至本室的第一个脉冲阀喷吹的间隔时间称为“停风至喷吹延时A”。设定参数先按“设定”键，数码管“B”显示间隔时间，再按“移位”键与“增加”键，改变数值，按“设定”键即自动保存；
尘降时间延时B：当控制仪离线清灰时，每室的最后一个脉冲阀喷吹至本室的提升阀(气缸)关闭的时间称为“尘降时间延时B”。设定参数先按“设定”键，数码管“B”显示间隔时间，再按“移位”键与“增加”键，改变数值，按“设定”键即自动保存；
室间隔延时C：当控制仪离线清灰时，每室的提升阀(气缸)关闭至下一室的提升阀(气缸)打开的时间称为“室间隔延时C”。设定参数先按“设定”键，数码管“B”显示间隔时间，再按“移位”键与“增加”键，改变数值，按“设定”键即自动保存；

五、接线方法
1、注意印刷线路板上的接线符号，“AC220V”端子应接交流AC220V电源，DC24V+公共线端子及1—160位输出接至电磁脉冲阀。

控制仪在线运行接线

控制仪离线运行接线图(每室一个脉冲阀)控制仪离线运行接线图(每室若干个脉冲阀

二、SYXC-MK-XX型脉冲喷吹控制仪SYXC-MK-XX型脉冲喷吹控制仪用于在线清灰袋式除尘器。

脉冲喷吹控制仪是用于脉冲袋式除尘器喷吹清灰系统的控制装置，它的输出信号控制电磁脉冲阀对滤袋清灰，使除尘器的阻力保持在设定的范围内，以保证除尘器的处理能力和收尘效果。
控制仪输出一个电信号持续的时间，称为脉冲宽度。
控制仪输出二个电信号之间的间隔时间，称为脉冲间隔。
控制仪输出电信号完成一个循环，所需的时间，称为脉冲周期。

一、产品特点
机壳：精致透明的裸式PC工程机壳，具有外观新颖，密封，防尘效果好，迎合了现代国际潮流。
机芯：采用单片机技术控制脉冲输出，使脉冲宽度，脉冲间隔和输出门数可根据现场所需随意设定，实现了智能化控制。
电源：采用进口电源元件，从而保证了整机的可靠性，在恶劣的工矿条件下长期稳定的工作。
差压控制：可配接二线无源差压变送器，4-20mA标准电流信号，使除尘器的阻力保持在设定范围内，以保证除尘嚣的经济运行。
接线：方便灵活的插拔式接线端子。

二、技术指标
电源电压：AC220V　　　　50HZ；
每路输出电压电流：DC24V/1A；耗电≤8W；
使用环境：温度-25℃—+55℃　相对湿度≤90％；
防护等级：IP65；
脉冲间隔调节范围：1—99秒；
脉冲宽度调节范围：0.05—0.2秒；
输出路数：1—100门任选；
差压控制：信号接差压端子；
重量：1.6Kg；
体积：250×190×100 。

三、安装使用
用户在安装使用控制仪之前，应先认真阅读说明书、熟悉和理解说明书的各点内容，是正确使用控制仪的基本条件。

1、安装：
(1)拧去控制仪上盖四角的紧固螺栓，即能取下上盖。控制仪外壳四角通孔是用于安装固定螺钉的，用M4十字螺钉固定。(见图1)

　　(2)控制仪的使用导线推荐使用RV1×25/0.15铜线，从控制仪外壳的敲落孔中进出，并应装上密封接头，注意穿过密封接头的导线根数要合适，不要过紧或过松，以免损坏或影响密封性能，选择合适的平垫和橡胶垫圈可适用不同的导线根数。
(3)注意印刷线路板上的接线符号。“AC220V”端子应接交流220V电源，“”为接地线，千万不要接错，1至终位(如24位控制仪应为1～24，以此类推)及DC24V端子(共用线)接至电磁脉冲阀。接线方法见图2
(4)控制仪印刷板上的差压输入端子与差压控制仪相连即可进行定时差压清灰。

2、使用：(见图2)
(1)控制仪接通电源，处于停止状态，数码管显示输出位数，按“启动”键，24V输出从第一位开始循环进行，至终位返回，再进行新的循环。数码管依次显示“1～24”。按“停止”键，控制仪进入停止状态，(即设定状态)可进行参数设定。
(2)设定输出位数：直接按“”或“”键，增加或减少控制仪的输出数量，数码管显示所设定的输出位数。
(3)设定脉冲宽度：先按“设定”键，数码管显示“0.1……0.5”，显示数字闪烁，再按“”或“”键增加或减少脉冲宽度。数码管显示“0.1”等于时间0.05秒。(即显示“0.1”=0.05秒　显示“0.２”=0.１秒，一般脉冲宽度设定为“0.2”)。
(4)设定脉冲间隔：再按“设定”键，数码管显示“01……99”，显示数字闪烁，再按“”或“”，增加或减少脉冲宽度。
(5)启动运行：按启动键，数码管显示“01”开始循环进行，24V输出与此同步，至终后返回，再进行新的循环。
(6)差压运行：应外接差压控制开关或差压控制仪，按“停止”键，让控制仪处于停止状态下，当差压控制开关接通时，控制仪即开始启动，按序输出。当差压控制开关断开时，控制仪即停止运行。因此减少了压缩空气的消耗量，节约了能源，延长了滤袋的使用寿命。
(7)自动运行：控制仪处于停止状态下，将“差压信号”端子与“+24V”端子短接，控制仪将自动从第一位开始循序工作。

SYXC-LK-XX型脉冲喷吹控制仪

SYXC-LK-XX型脉冲喷吹控制仪用于离线清灰气箱脉冲袋式除尘器。

安装使用
用户在安装使用控制仪之前，应先认真阅读说明书，熟悉和理解说明书的各点内容，是正确使用控制仪的基本条件。

安装
(1)拧去控制仪上盖四角的紧固螺栓，即能取下上盖。控制仪外壳四角通孔是用于安装固定螺钉的，用M4十字螺钉固定。

　　(2)控制仪的使用导线推荐使用RV1×25/0.15铜线，从控制仪外壳的敲落孔中进出，并应装上密封接头，注意穿过密封接头的导线根数要合适，不要过紧或过松，以免损坏或影响密封性能，选择合适的平垫和橡胶垫圈可适用不同的导线根数，见图1

三、使用
(1)控制仪接通电源，处于停止状态，数码管显示输出位数，按“启动”键，DC24V输出从第一位开始循环进行，至终位返回，再进行新的循环。数码管依次显示输出位数。按“停止”键，控制仪进入停止状态，(即设定状态)可进行参数设定。
(2)设定输出位数：先按“设定”键，“输出位数”指示灯亮，再按“+”或“-”键，增加或减少控制仪的输出位数，数码管显示输出的位数，按“存储”键储存。
(3)设定脉冲宽度：再按“设定”键，“脉冲宽度”指示灯亮，按“+”或“-”键，增加或减少控制仪的脉冲宽度，按“存储”键储存。
(4)设定脉冲间隔：再按“设定”键，脉冲间隔指示灯亮，数码管“A”显示要设定的输出位数，数码管“B”显示脉冲间隔。数码管“B”显示的脉冲间隔是数码管“A”显示的输出位数，工作后至下一位的间隔时间。再按“　”或“　”，增加或减少输出位数。按“+”或“-”键增加或减少脉冲间隔，每设定一次输出位数的脉冲间隔都要按“存储”键储存。
(5)设定结束：再按“设定”键，指示灯灭，控制仪进入停止状态。
(6)自动运行：将“自动运行”短接线插至“AUTO”端，控制仪即自动运行。
(7)差压运行：应外接差压控制开关或差压控制仪，按“停止”键，让控制仪处于停止状态下，当差压控制开关接通时，控制仪即开始启动，按序输出。当差压控制开关断开时，控制仪即停止运行。

7）商品描述：

脉冲喷吹控制仪是用于脉冲袋式除尘器喷吹清灰系统的控制装置，它的输出信号控制电磁脉冲阀，喷吹压缩空气对滤袋循序清灰，使除尘器的阻力保持在设定的范围内，以保护除尘器的处理能力和收尘效果。
控制仪输出一个电信号持续的时间，称为脉冲宽度。
控制仪输出二个电信号之间的间隔时间，称为脉冲间隔。
控制仪输出电信号完成一个循环，所需的时间，称为脉冲周期。
