| 价格 | ¥ 88.00 |
| 起订量 | ≥1个 |
好货推荐
| 产品品牌 | 沈阳格润 | 产品 | 直角式脉冲阀 |
| 型号 | 可定制 | 规格 | 可定制 |
| 工作介质 | 清洁空气 | 温度 | -10℃-+55℃ |
| 湿度 | 相对湿度不大于85% | 可售卖地 | 全国 |
PRODUCT DETAILS

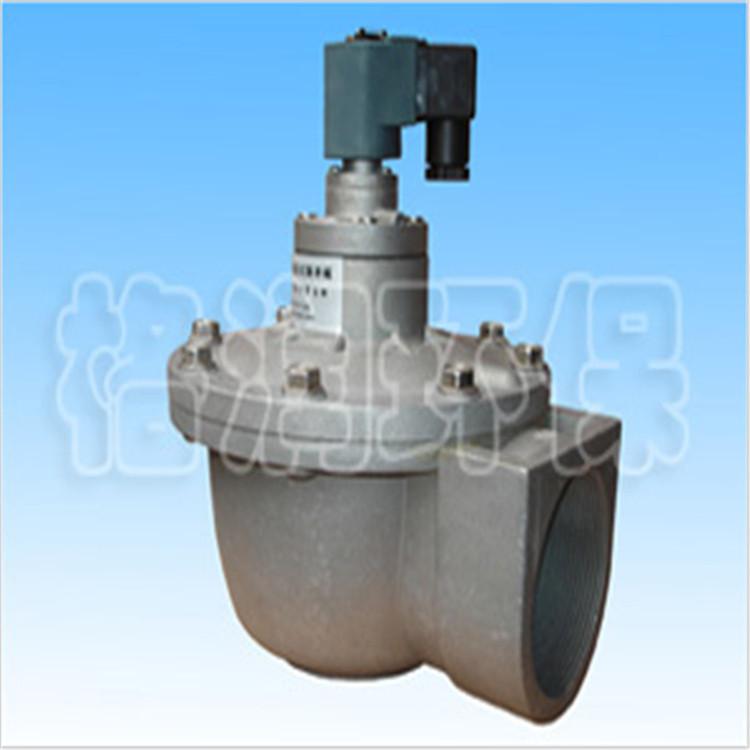

SYXC-J直角式电磁脉冲阀用于脉冲袋式除尘器的喷吹清灰，此型脉冲阀的空气进出口均直接与管子用螺纹连接，两管成90角，故通常叫它角形阀。
一、技术参数
1、使用环境：
a、温度：-10℃-+55℃
b、湿度：相对湿度不大于85%
2、工作介质：清洁空气
3、喷吹气源压力：0.3-0.6MPa
4、喷吹气量：在喷吹气源压力为0.6MPa，喷吹时间为0.1秒时，出口放空时，喷吹气量见表1：
5、电磁先导阀工作电压、电流：DC24V，0.8A；AC220V，0.14A；AC110V，0.3A。
6、外形安装尺寸及重量见附图及表2。
型号 | 喷吹耗气量(升/次) |
SYXC-J27 | 45 |
SYXC-J34 | 70 |
SYXC-J48 | 160 |
SYXC-J60 | 270 |
SYXC-J76 | 400 |
二、安装
脉冲阀的进气口接气包，出气口接喷吹管。连接时，螺纹间应填以四氟乙烯生料带，以确保密封。连接时还要注意，进气端螺纹拧入的长度不能大于附图及表2中给出的“F”尺寸，以免影响喷吹气量。

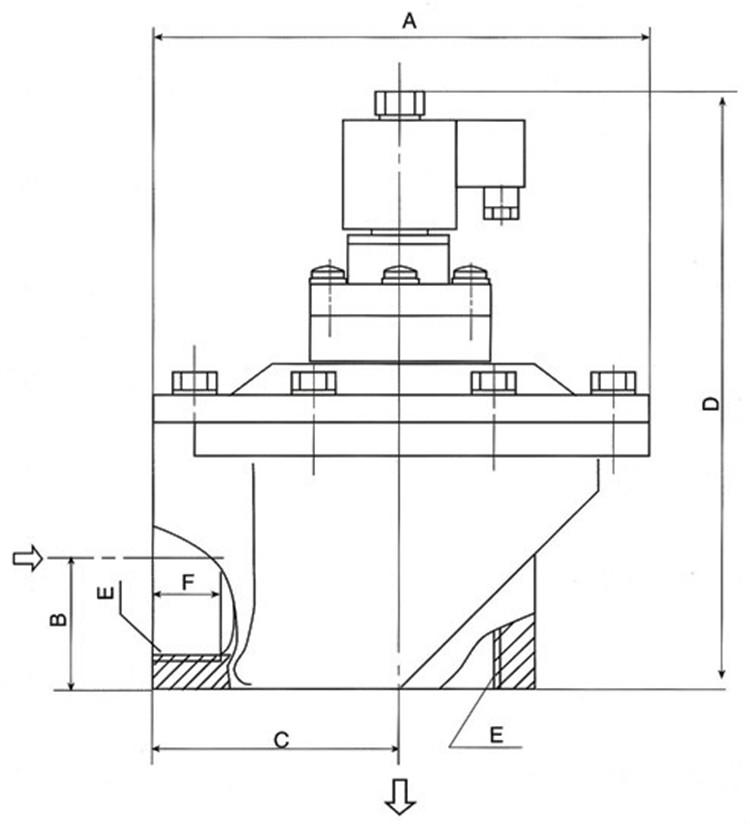

SYXC-J型脉冲阀外形尺寸图
表2
型号 | 公称口径 | A | B | C | D | E | F | 重量/kg | |
mm | in | ||||||||
SYXC-J27 | 20 | 3/4 | Φ98 | 18 | 49 | 134.5 | Rp 3/4 | 17 | 0.9 |
SYXC-J34 | 25 | 1 | Φ98 | 22 | 56 | 142.5 | Rp 1 | 20 | 1.3 |
SYXC-J48 | 40 | 1 1/2 | Φ142 | 31 | 71 | 191 | Rp 1 1/2 | 21 | 1.8 |
SYXC-J60 | 50 | 2 | Φ142 | 38 | 71 | 205 | Rp 2 | 25 | 2.0 |
SYXC-J76 | 65 | 2 1/2 | Φ176 | 48 | 88 | 225 | Rp 2 1/2 | 25 | 2.8 |
7）商品描述：
SYXC-J直角式电磁脉冲阀用于脉冲袋式除尘器的喷吹清灰，此型脉冲阀的空气进出口均直接与管子用螺纹连接，两管成90角，故通常叫它角形阀。
