沈阳广成科技有限公司

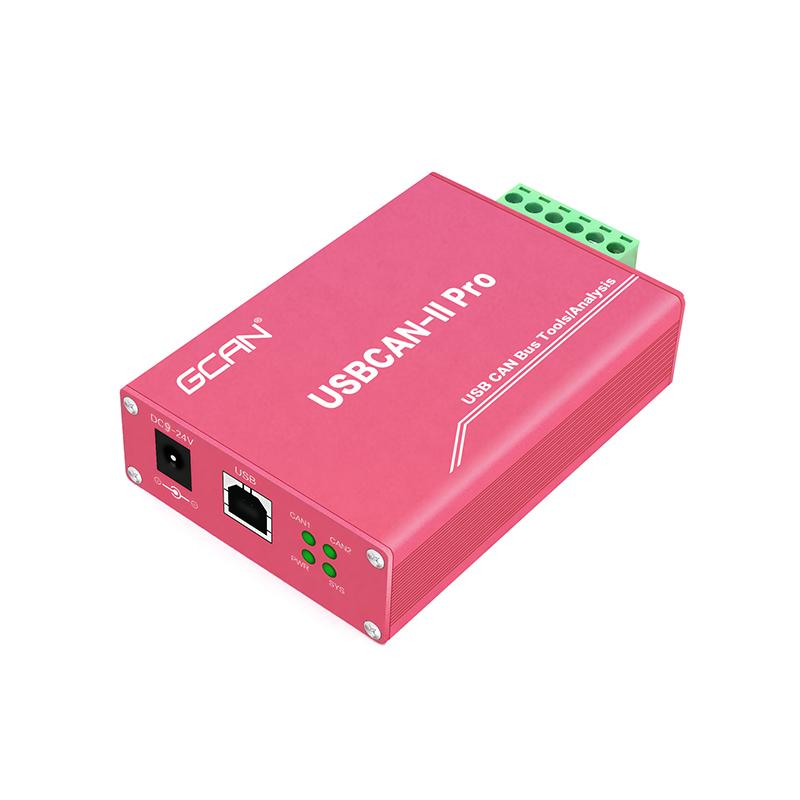

USBCAN-II Pro型号通用USB转CAN卡是我公司全新的CAN分析仪，此型号CAN卡凭借高品质，高性价比，高稳定可靠性等核心优势，现已被众多用户广泛认可，是目前市面上通用的CAN分析仪。用户可以使用此型号CAN分析仪开发、测试、管理、维护CAN网络，记录、收发、分析总线数据。

ECANTools软件是我公司自主开发的调试软件，USB转CAN卡配合该软件可以快速进行CAN总线数据收发，实现PC到CAN2.0A和CAN2.0B协议的总线（包括标准帧、扩展帧、数据帧、远程帧）的双向通讯。

1、特殊功能

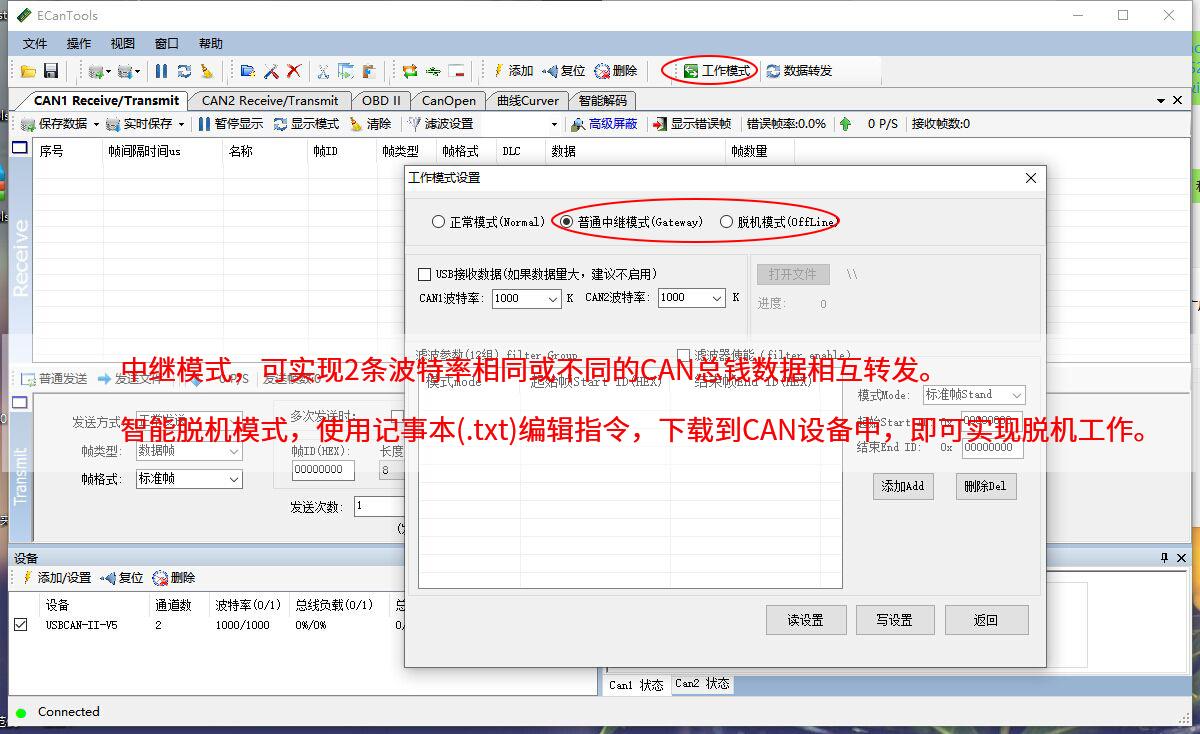

>>>智能中继功能、智能脱机模式

(1) USB转CAN卡可以作为一个CAN网桥使用，实现2路CAN通道的数据在相同或不同波特率下实时高速交换。可设置接收到特定帧数据后更改内容转发，可设置硬件脱机模式。
(2) 可以作为一个CAN总线接力器使用。可以延长CAN总线距离，降低CAN总线电缆的截面积，节约CAN电缆的成本，同时增加了CAN总线节点的要求数目，增加CAN总线的负载能力。
(3) 提高了CAN总线的通信可靠性。当网络出现故障时,一般只影响个别子网段。
(4) 启用中继功能对初始化参数进行设置,可以过滤报文,减轻CAN总线负担，从而大大降低目标网络的受干扰程度。
 (5) 脱机模式中，可以自己编辑哪些ID的数据要转发到另一个CAN口,可以设置根据ID触发数据转换，可以替换转发帧ID及相对应的数据，可以设置循环时间，发送次数，等待时间。用户可以用记事本自行编辑，即使不会编程的用户，只要会使用记事本，即可把该CAN卡变成一台超级强大的智能离线转换设备。

>>>数据转发功能

数据转发功能可将某一通道接收到的CAN数据发送回当前总线或通过另一条通道发送出去，转发功能支持数据过滤，用户可以非常灵活的将滤波功能与转发功能一起使用，将双通道USBCAN设备作为连接两条CAN总线的网关，只将想要的数据转发过去。

 典型应用：①CAN总线学习、设备开发人员可使用此功能将设备自身发送的数据经过USBCAN转发回来接收，从而判断设备的发送、接收功能是否正常，数据是否正确。②电子开发诊断的用户可使用此功能将想要的数据过滤出来之后通过另一个通道发出，可用于屏蔽一些无关数据。

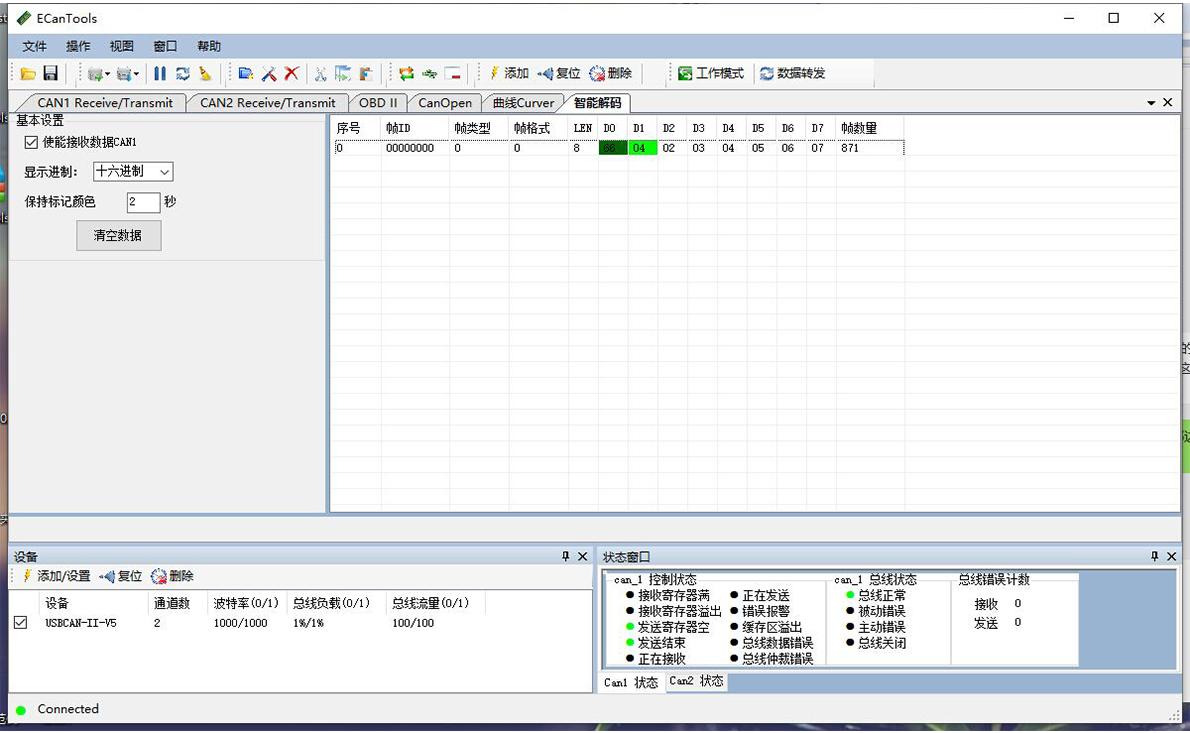

>>>智能解码功能

智能解码功能现仅支持对CAN1通道特定帧ID的帧数据变化频率的显示，颜色随着变化频率的大小改变，变化越快，颜色越深，可以调整为十六、十、二进制显示。智能解码增加数据滤波功能，而如果您想要使用该功能，需要在CAN1界面内将相关的滤波设置完成

>>>曲线显示功能

用户可以通过曲线功能选择四个您所需要的变量，并通过观察曲线的方式实时了解每个数据的变化，并且还可直观的比较多个数值之间的相对变化，可用于调整发动机怠速时转速、扭矩等。

在使用曲线功能时请注意，将变量设置好后再接收数据，数据接收时新建的变量无法在曲线中显示

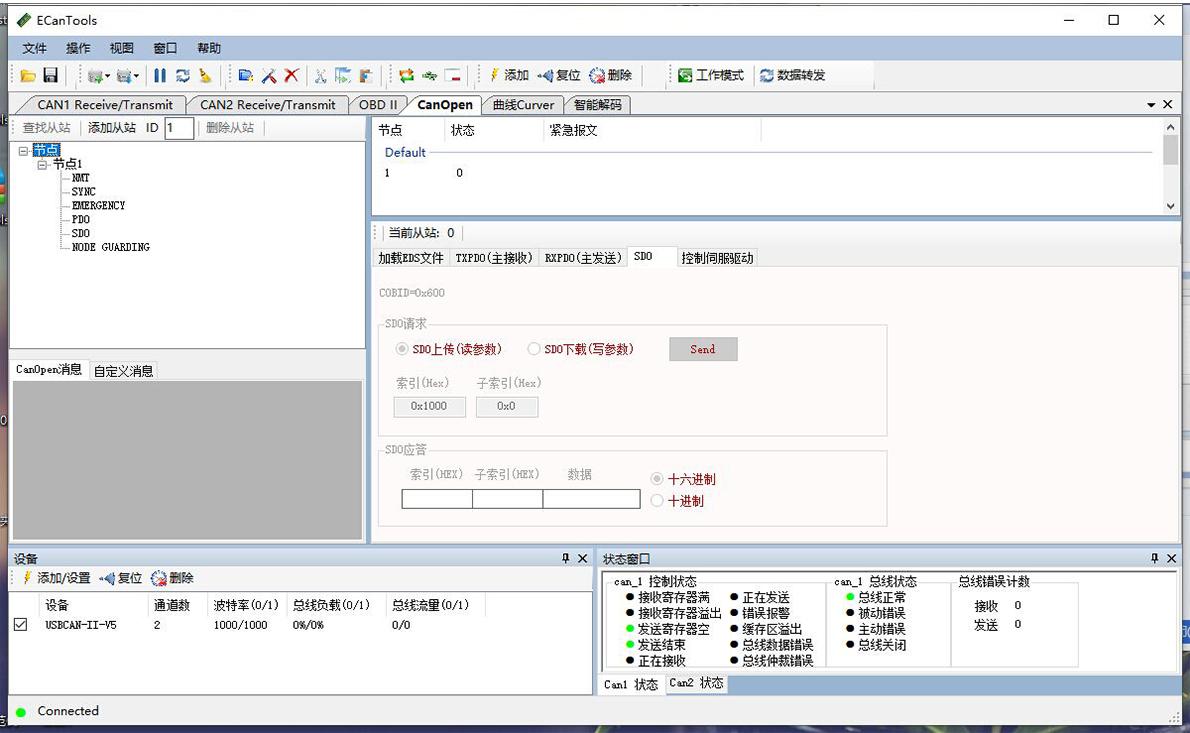

>>>CANopen主站功能

ECANTools软件的CANopen主站功能可将USBCAN设备变成一个CANopen主站卡接入CANopen网络中，使用电脑搭配USBCAN即可完成对CANopen从站控制、管理、配置等应用。ECANTools软件可完成多种常用CANopen主站功能，如NMT（网络管理）、SYNC（同步协议）、EMERGENCY（紧急报文）、PDO（过程数据对象）、SDO（服务数据对象）、NODE GUARDING（节点保护）

2、通用高级功能

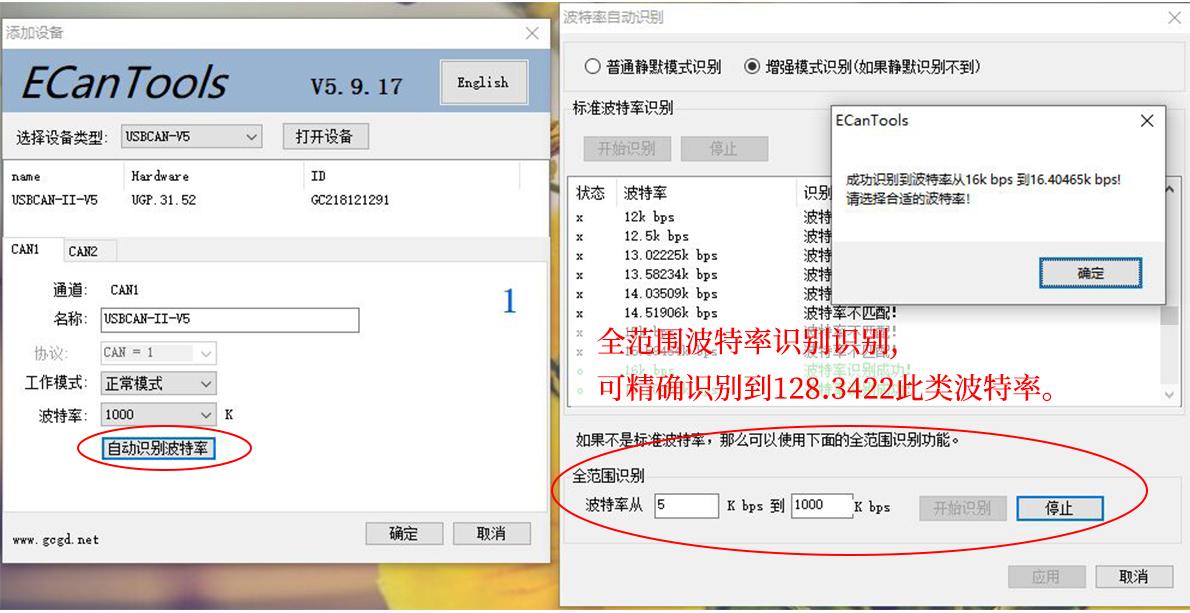

>>>自动识别波特率功能

软件可以自动识别总线波特率，当用户在不知道CAN总线波特率的时候，软件的自动识别波特率功能会帮助用户识别。识别波特率分为两种模式：标准波特率识别（对标准的CAN波特率进行一一识别，如：1000K、800K、500K等）、全范围波特率识别（手动输入识别范围，软件将对范围内的波特率进行全面匹配）

>>>滤波和屏蔽模式

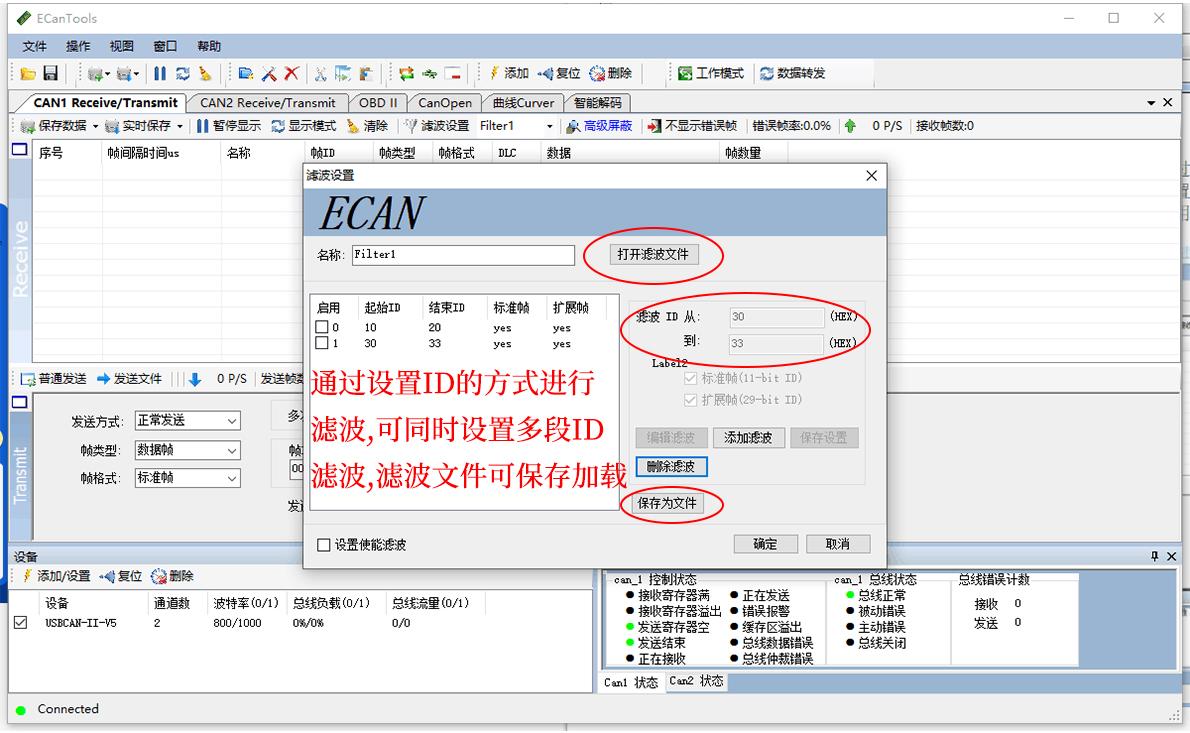

（1）智能滤波功能

智能滤波功能不再需要计算复杂的屏蔽码和验证码，只需简单的设置你需要过滤显示的ID或ID段即可对应接收。比如设置接收ID从100到200，那么只需在滤波设置界面输入100-200，则系统只接收100-200ID的数据。滤波段可设置多个并可同时使用。

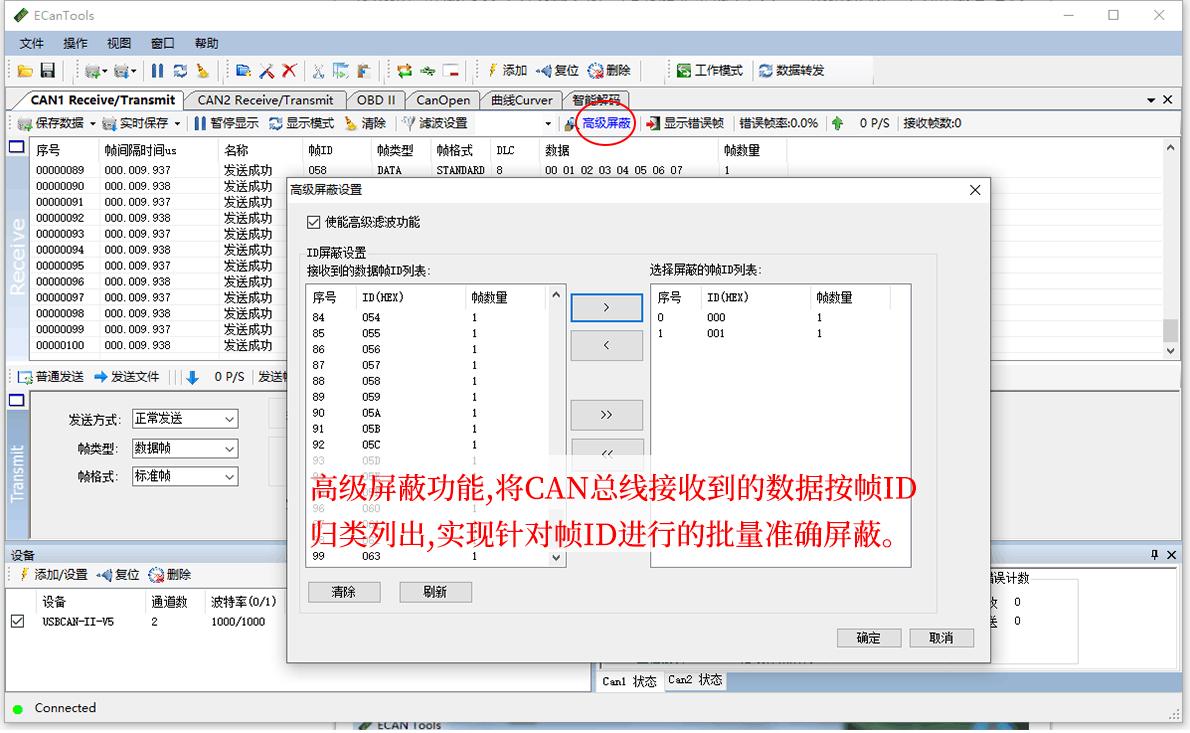

（2）高级屏蔽功能

软件接收可以屏蔽指定的帧数据。可以将接收到的数据按帧ID归类后合并显示在左侧的待屏蔽列表中，从左边的列表中选择您需要屏蔽的帧ID，点击向右箭头即可将选中的帧ID添加到屏蔽列表中，软件将自动屏蔽所有在右侧列表中所有以此帧ID开头的所有数据，屏蔽列表可以设置多条。此功能非常便于CAN数据抓取，可以屏蔽怠速状态下的所有数据后直观的看到新增加的数据，用于判断数据作用。

>>>二次开发功能

所有型号系列都支持二次开发，支持Windows平台包括WinCE，提供二次开发动态和静态链接库，提供开发例程及例程源代码，库函数使用简单，用户可以很快将我们的USBCAN设备应用到自己的项目中，如果二次开发中遇到问题，我们会提供技术支持；如果用户没有开发能力，可以向我们OEM定制。
