价格 | ¥ 768.00 |
起订量 | ≥1件 |
好货推荐
品牌 | GCAN | 型号 | USBCAN-OBD |
咨询电话 | 18309815706 | 供电方式 | USB供电 |
接口形式 | DB9接口 | CAN通道数 | 1个 |
外形材质 | 工程塑料 | 外形尺寸 | 88*43*22(线1.5米) |
工作温度 | -40°C~+85°C | CAN标准 | 符合ISO/DIS 11898-1/2/3标准,支持CAN2.0A、CAN2.OB协议 |
CAN波特率 | 5K-1M之间所有标准波特率及绝大部分特殊波特率 | 传输速度 | 发送最高800O帧/秒,接收最高140O0帧/秒 |
EMC等级 | 接触放电士4KV,空气放电±8KV,群脉冲士1KV | 定制服务 | 1.以上型号产品均可按用户需求特殊定制,可定制无logo外壳及特殊程序 2.我公司提供平汽车ECU解码服务,解析各部件控制信号等,请致电详询 |
PRODUCT DETAILS
广成科技有限公司USBCAN-OBD分析仪是我公司专门针对汽车电子开发、诊断、分析、破解用户推出的CAN总线分析仪,用户可以使用电脑USB接口连接至汽车OBD接口CAN总线网络读取汽车CAN总线数据并将符合ISO15765协议的数据直接解析出具体意义
USBCAN-OBD设备CAN总线采用标准OBD II接口,可以直接插到汽车的OBD接口上,可用于开发汽车电子设备、模拟ECU数据、采集汽车CAN总线原始数据、分析诊断汽车故障码、车速、转速、刹车、车灯等信号破解等

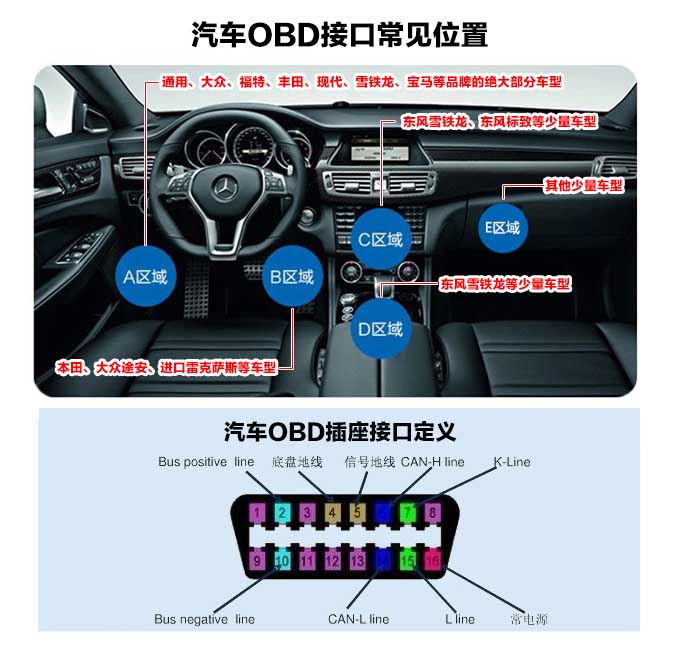

接口说明:
功能介绍:
1、 汽车信号解析功能
只有USBCAN-OBD型号设备可以使用ECAN Tools软件的汽车信号解析功能。使用该设备接入汽车OBD接口即可将汽车内部部分传感器的实际数值解析出来,信号解析功能仅支持家用汽油车ISO15765协议。车速、转速、水温可通过软件仪表盘显示
USBCAN-OBD设备还可以读取、解析、清除汽车的故障码,解析ISO15765协议中规定的汽车传感器数据包括:发动机转速、冷却液温度、车辆速度、电压、进气歧管压力、进气温度、空气流速、节气门位置、氧传感器电压、燃油压力等等。并且以上这些数据的数值变化可以实时保存在电脑中

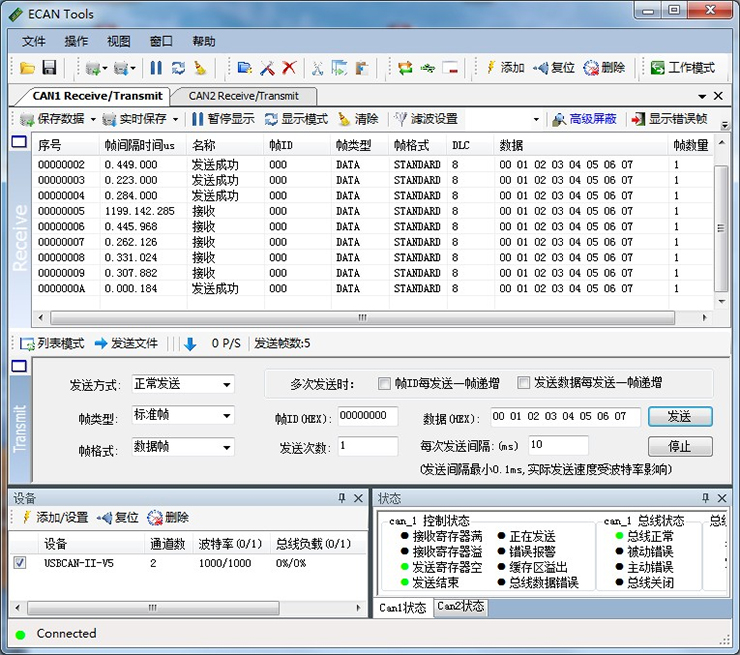

2、基础数据收发功能
当设备接入总线且工作正常时,设置好波特率后即可立即接收总线上的数据,接收到的数据会在接收窗口显示。
同理当设备与被测总线建立连接后,可使用发送界面往被测总线上发送数据。收发数据支持任何CAN2.0A/B格式标准。
设备内部自带时实嵌入式操作系统,软件在基本数据收发时带有硬件实时时间戳,可以极精确的采集到两条数据帧的间隔时间,精度可以达到0.1ms

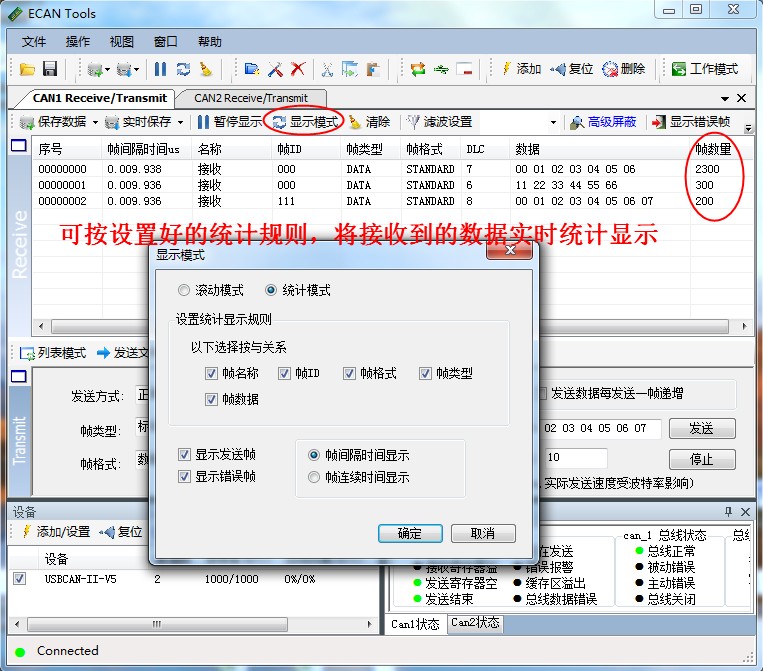

3、接收分类显示功能
实时数据分类显示功能。使用此功能即可把接收到的数据实时按规则分类统计,按“帧ID”“帧数据”等规则对数据进行实时分类统计,可将重复报文合并显示,灵活设置分类规则可以极大的方便了对总线数据分析
4、总线数据录播功能
可以将软件接收到的数据保存为批处理文件格式(.CAN)到本地,保存为批处理格式的文件可以通过ECAN Tools软件按接收时的时序和数据属性,重新发送回CAN总线。批处理文件可以使用记事本打开并编辑,可按编辑规则自行添加想要发送的数据和发送属性
5、波特率自动识别功能
自动识别波特率功能,分为两种模式:A.标准波特率识别(125k、250K、500K…);B.全范围波特率识别(通过设定识别范围,对范围内所有波特率进行识别)。使用此功能可以对未知波特率的活跃总线进行调试
6、智能多段滤波功能
软件支持智能滤波,您不必再编辑复杂的屏蔽码等,直接输入想要滤波显示的ID段,即可只接收相应的ID段的数据,且滤波功能可设置多条滤波段,多条滤波段可同时投入,且滤波设置可保存/加载。此功能操作简单,非常便于过滤掉不需要看的数据,便于用户进行数据分析数据处理等

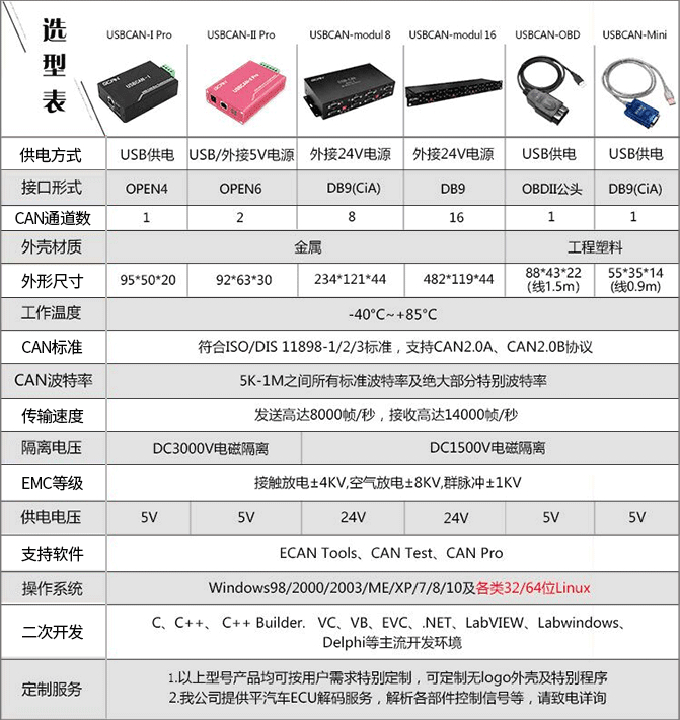

产品选型表:
