沈阳广成科技有限公司

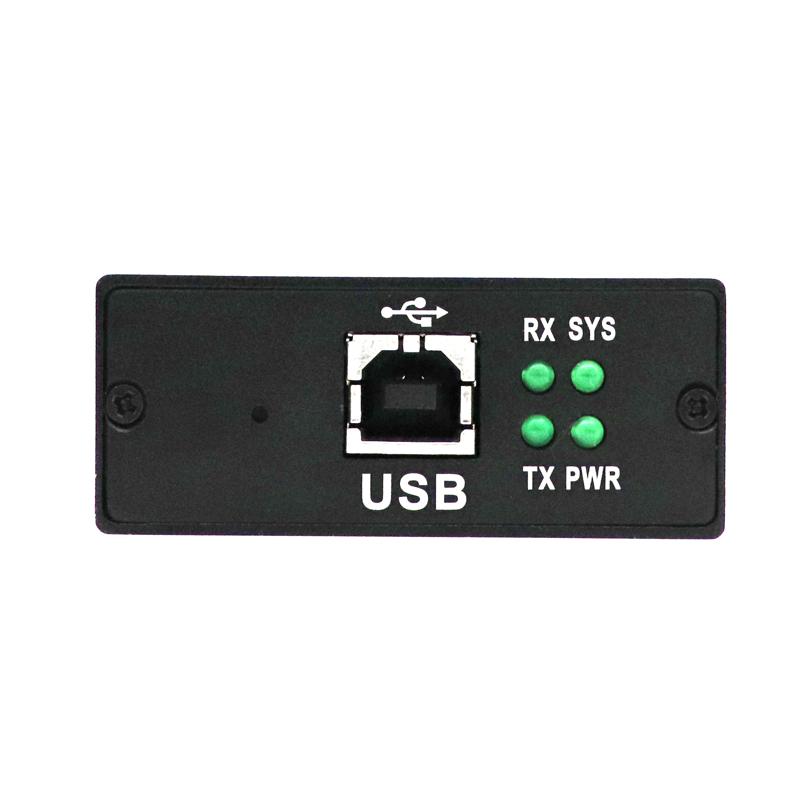

USBCAN-I Pro型号通用USB接口CAN卡是我公司全新的CAN总线分析仪，此型号分析仪凭借高品质，高性价比，高稳定可靠性等核心优势，现已被众多用户广泛认可，是目前市面上通用的CAN分析仪。用户可以使用此型号CAN分析仪开发、测试、管理、维护CAN网络，记录、收发、分析总线数据。此型号分析仪可用于标准CANopen协议解析，可将CANopen格式数据按相应格式直观显示，便于用户进行数据处理、数据分析。

第四代USB转CAN卡（适配器）可实现总线双向数据传输，工业级高速32位CPU，接收和发送速度大于8000帧/秒（CAN总线波特率达到1M的时候，总线满发的数据帧不丢失）。

符合ISO11898标准，支持CAN2.0A/B，标准帧/扩展帧/数据帧/远程帧。

嵌入式实时操作系统，硬实时时钟精度达到1us。

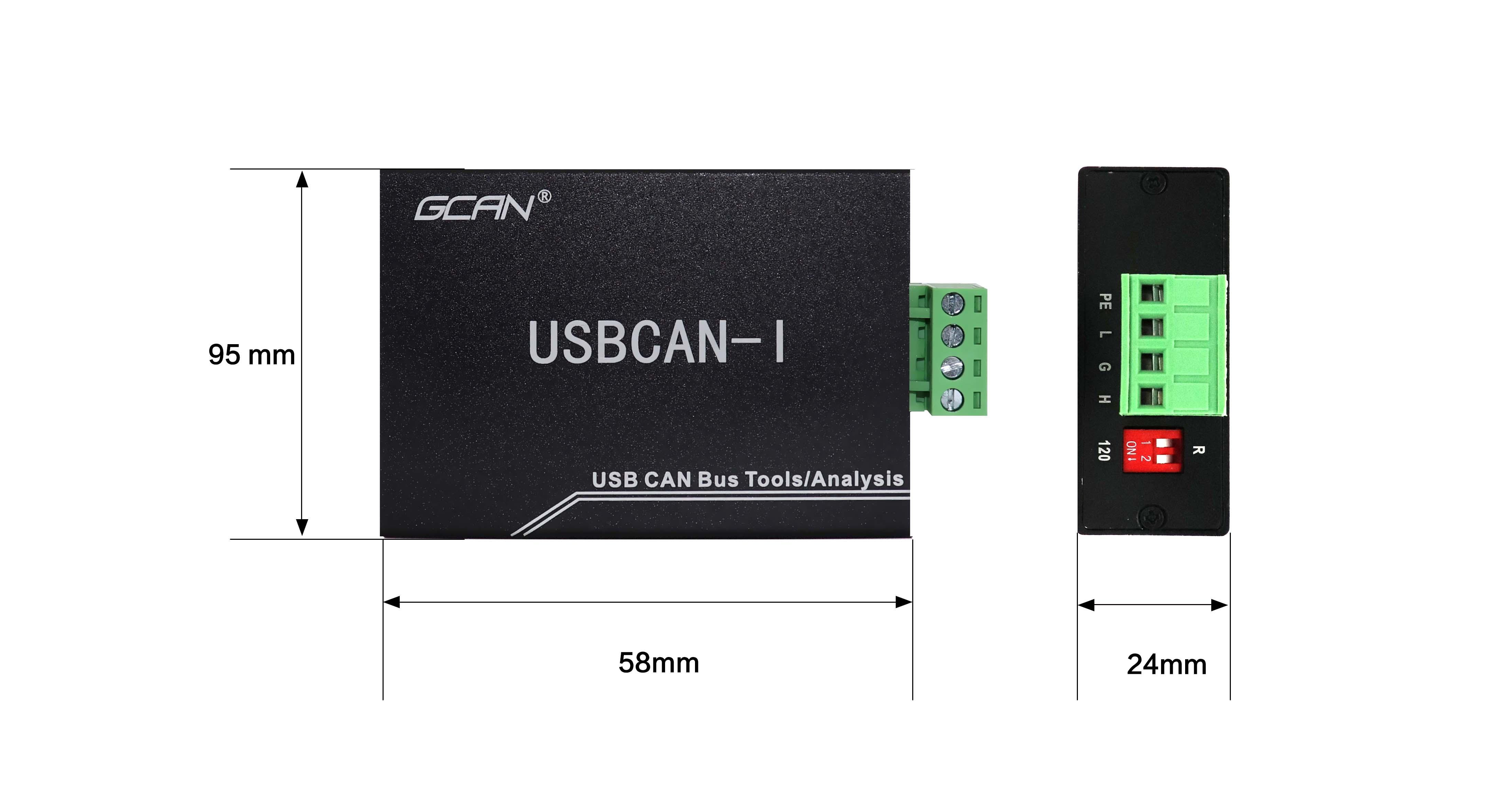

银行卡大小纯铝合金外壳，稳定抗干扰，端子接头，方便调试。

工业级主芯片，CAN端磁耦隔离，隔离总线上的高压共模信号，提高运行稳定性，增加使用寿命。

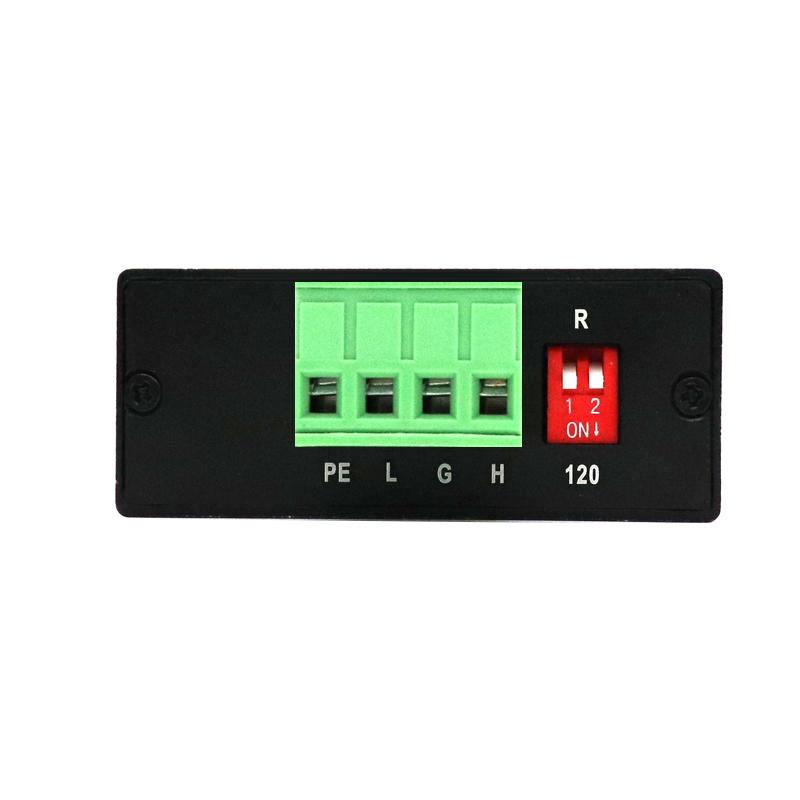

增加GND和PE接口，在环境干扰比较严重，干扰总线数据时接上可提高稳定性。

产品驱动通过微软数字签名认证，可以在win98/xp/2000/2003/7/8/10等操作系统上使用。

支持各类Linux操作系统。

CAN卡即插即用，适合现场调试分析，检测CAN网络状态。

ECANTools软件是我公司自主开发的调试软件，USB转CAN卡配合该软件可以快速进行CAN总线数据收发，实现PC到CAN2.0A和CAN2.0B协议的总线（包括标准帧、扩展帧、数据帧、远程帧）的双向通讯。

1、特殊功能

>>>智能解码功能

智能解码功能现仅支持对CAN1通道特定帧ID的帧数据变化频率的显示，颜色随着变化频率的大小改变，变化越快，颜色越深，可以调整为十六、十、二进制显示。智能解码增加数据滤波功能，而如果您想要使用该功能，需要在CAN1界面内将相关的滤波设置完成

>>>曲线显示功能

用户可以通过曲线功能选择四个您所需要的变量，并通过观察曲线的方式实时了解每个数据的变化，并且还可直观的比较多个数值之间的相对变化，可用于调整发动机怠速时转速、扭矩等。

在使用曲线功能时请注意，将变量设置好后再接收数据，数据接收时新建的变量无法在曲线中显示

>>>CANopen主站功能

ECANTools软件的CANopen主站功能可将USBCAN设备变成一个CANopen主站卡接入CANopen网络中，使用电脑搭配USBCAN即可完成对CANopen从站控制、管理、配置等应用。ECANTools软件可完成多种常用CANopen主站功能，如NMT（网络管理）、SYNC（同步协议）、EMERGENCY（紧急报文）、PDO（过程数据对象）、SDO（服务数据对象）、NODE GUARDING（节点保护）

2、通用高级功能

>>>自动识别波特率功能

软件可以自动识别总线波特率，当用户在不知道CAN总线波特率的时候，软件的自动识别波特率功能会帮助用户识别。识别波特率分为两种模式：标准波特率识别（对标准的CAN波特率进行一一识别，如：1000K、800K、500K等）、全范围波特率识别（手动输入识别范围，软件将对范围内的波特率进行全面匹配）

>>>滤波和屏蔽模式

（1）智能滤波功能

智能滤波功能不再需要计算复杂的屏蔽码和验证码，只需简单的设置你需要过滤显示的ID或ID段即可对应接收。比如设置接收ID从100到200，那么只需在滤波设置界面输入100-200，则系统只接收100-200ID的数据。滤波段可设置多个并可同时使用。

（2）高级屏蔽功能

软件接收可以屏蔽指定的帧数据。可以将接收到的数据按帧ID归类后合并显示在左侧的待屏蔽列表中，从左边的列表中选择您需要屏蔽的帧ID，点击向右箭头即可将选中的帧ID添加到屏蔽列表中，软件将自动屏蔽所有在右侧列表中所有以此帧ID开头的所有数据，屏蔽列表可以设置多条。此功能非常便于CAN数据抓取，可以屏蔽怠速状态下的所有数据后直观的看到新增加的数据，用于判断数据作用。

>>>二次开发功能

所有型号系列都支持二次开发，支持Windows平台包括WinCE，提供二次开发动态和静态链接库，提供开发例程及例程源代码，库函数使用简单，用户可以很快将我们的USBCAN设备应用到自己的项目中，如果二次开发中遇到问题，我们会提供技术支持；如果用户没有开发能力，可以向我们OEM定制。
