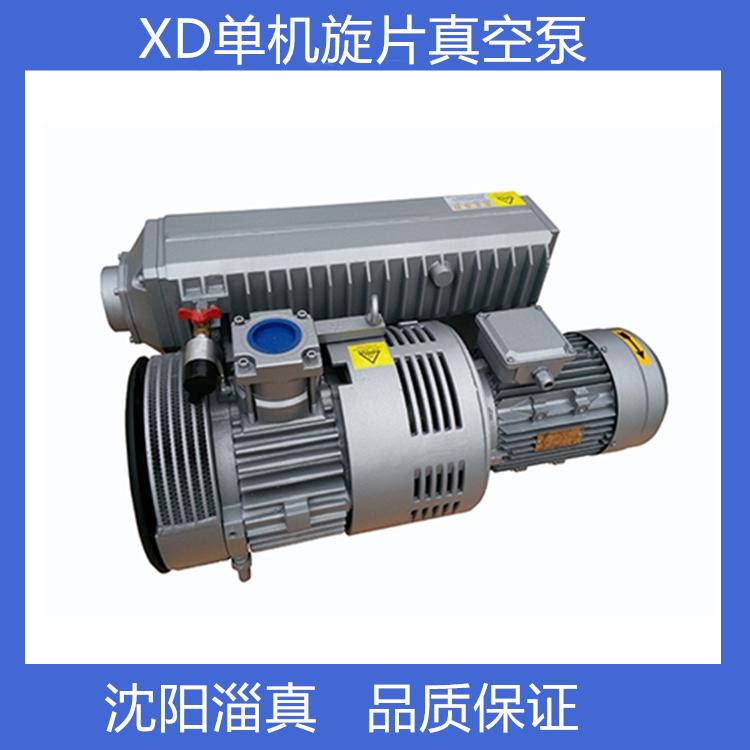

XD系列单级旋片真空泵主要用于包装、干燥、过滤等。XD系列真空泵时单级旋片真空泵，结构简单，操作容易，维修方便，可以在101300Pa到50Pa之间范围内连续运转，是一种使用范围广泛的获得真空的基本设备。普遍应用于各类食品的真空包装，橡胶和塑料工业的真空吸塑成型，印刷工业的纸张输送，各类铸件的真空浸渍防漏，真空夹具，真空干燥、真空过滤、真空动力试验以及医院等工况。

　　XD型系列真空泵是引进国外先进技术，易损件选用进口元件或进口材料。XD型系列真空泵可替代国外同类产品。

XD型系列真空泵使用于低，中真空领域，主要用于抽除空气和其它干燥气体。但不能抽吸有腐蚀性、有毒、易燃、易爆的气体。也不能抽吸含有微小颗粒或粉尘的气体，更不能输送其它小物体。

　　XD型系列真空泵能够在环境温度5~30℃，湿度，≤80%，通风良好的室内长期工作。

　　XD型系列真空泵除了以上应用范围之外，还可扩大其应用范围。如：

　　1、若要加大抽气量和提高真空度,可与罗茨泵组合成机组形式来实现。

　　2、若要吸潮湿空气或可凝性气体,可在真空泵前加装冷凝器,真空泵上加装气镇阀。

　　3、若抽吸带有粉尘微粒的气体，可在真空泵前加装防腐蚀的气体过滤器。

　　4、若抽吸带有腐蚀性的气体，可在真空泵前加装防腐蚀的气体过滤器。

　　三、工作原理

　　此真空泵按照旋片式原理工作。

　　转子围绕真空泵轴线旋转，驱动电机通过联轴节驱动真空泵轴。转子在圆形的泵体内旋转，泵体中心线偏离转子轴线，因此转子与泵体内壁形成线性接触，叶片沿着转子的滑槽滑动，将泵体和转子之间隔成多个工作腔，当工作腔和进气口相连时，吸入气体，随着转子的旋转，被吸入的气体被压缩，进而排除到油分离器内。恒定的压力差使真空润滑油进入压缩腔。润滑油和被抽气体一起进入油分离器，通过重力作用和油气滤网及排气过滤器的作用下使得油、气分离，润滑油回落到油分离器底部，进入油循环，不含油的气体通过排气口排向大气。

　　为了避免吸入固体颗粒，真空泵安装了吸气滤网。

　　为了避免关闭电源后，叶片逆向旋转，真空泵安装了吸气阀。

　　注意：吸气阀不能作为真空系统止回阀或切断阀用，吸气阀不能防止油被吸入真空系统。

　　如果真空泵配有气镇阀（选配），少量空气通过气镇阀进入真空泵腔内，连同工艺气体一起被压缩，这样，可防止真空泵腔内工艺气体中可凝气体成份的凝结。

　　气镇阀配有节流阀可部分获全部关闭。

　　为了提高真空泵工作特性，在真空泵泵体排气口处安装了排气阀。

　　四、油循环

　　真空泵需用油来密封间隙，润滑叶片及带走气体压缩产生的热量。

　　真空泵的供油孔位于真空泵的吸气侧（低压区）。

　　真空泵的油收集器位于真空泵的排气侧（高压区）油分离器下部。

　　在排气侧和吸气侧的压差作用下，真空泵油通过油管从油分离器进入真空泵吸气侧。

　　注入真空泵的油连同被吸入的气体，以油雾形式排到油分离器内，被分离后积聚在油分离器底部。

　　被排气过滤器分离出来的油，积聚在油分离器底部。若真空泵装有浮子阀或回油管，那么通过浮子阀或回油管，积聚在油分离器上部的油可回到真空泵腔内。

　　五、冷却

　　真空泵的冷却方式如下：

　　1、通过真空泵及油分离器表面散热。

　　2、通过驱动电机的风扇轮散热。

　　3、通过工艺气体。

　　4、通过来自真空泵轴上的风扇的气流。

　　六、安全

　　此真空泵安装说明书详细描述了真空泵的搬运、安装、使用、维护，故障排除及维修。

　　此真空泵用于工业领域，安装必须由专业人员操作。

　　安装使用真空泵前，请务必阅读理解使用说明书，如有疑问请和本公司联系。

　　1、安全注意事项

　　此真空泵按照专门技术和安全标准制造，如果安装和使用不当，会出现危机情况和造成伤害。

　　2、油雾

　　非本公司提供的排气过滤器，其外表虽然相似，但不具备应有的特性功能。只有使用本公司提供的排气过滤器，才能确保安全。

　　真空泵排出的气体中含有微量残油，长期吸入有害健康，排放工艺气体的房间必须有良好的通风条件。

　　3、搬运

　　真空泵搬运前，请确保已排尽真空泵油。

　　真空泵注入油后，不能再搬运，倾斜真空泵会使大量的油进入泵腔内，启动真空泵时会立即损坏叶片及真空泵。

　　七、安装与启动

　　注意：请务必遵守真空泵安装的必备条件，尤其是真空泵需得到充分冷却，不然将损坏真空泵及邻近设备。

　　1、安装环境

　　1）请确保真空泵安装非爆炸区域内。

　　2）请确保真空泵的安装符合以下条件：环境温度：5～30℃，环境压力：大气压力

　　3）请确保真空泵水平放置。

　　4）请确保真空泵安装处于良好的通风环境，请确保真空泵与相邻物体之间有至少20CM间距，才能确保真空泵能充分冷却。

　　5）请确保真空泵表面不接触易燃物（塑料、木材、纸、纸板，电子产品）。

　　6）请确保不触及运行中的真空泵。

　　7）请确保真空泵安放易于看到油窗。

　　8）请确保有足够的空间易于加油，
