设备概述（防密门密闭性检测平台LPT-I）

人防工程做为平战结合建筑，与普通建筑物的要求有较大差别，为了满足战时防护功能的要求，对与建筑物外部相通的构件，如门、观察窗、通风换气口等处均需安装防护设备，这些防护设备的作用是在战时将外部爆炸产生的冲击波、烟尘、有毒有害气体等对人体造成伤害的因素降低到最小程度。

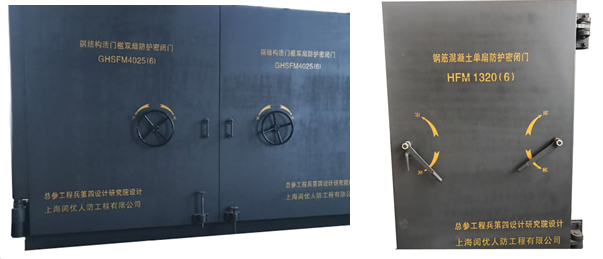

防护密闭门和密闭门（以下简称防密门）是人防工程最常用的防护设备，安装在出入口的位置，既要满足平时人员、车辆出入的要求，又要满足战时具有良好的防护能力和密闭性能的要求，具有较强抗力性能和良好的密闭性能，将爆炸产生的冲击波、烟尘、毒气等阻隔在建筑物之外。

我公司开发研制的FMM-I型防密门密闭性检测仪，满足人防标准RFJ01-2015《人民防空工程质量验收与评价标准》、RFJ04-2009《人民防空工程防护设备试验测试与质量检测标准》、14BJ15-1《人防工程防护设备优选图集》的要求，适用于防密门密闭性能的检测。由于防密门通常由钢筋混凝土结构或钢结构制成，面积大（最大面积7m×3.5m），重量沉（可达数吨），对检测设备的要求也很高，试验室空间要求较大且须有5吨以上行车。检测时须将防密门框与检测平台严格密封，平台与试件间的空隙即为超压室，向超压室内注入空气，使其稳定在100Pa（单扇门）或50Pa（双扇门）此时连续注入超压室的空气量即为防密门的漏气量，如果超过规定的数值则可判定为不合格产品。超压室应严格进行密封，漏气量不得大于0.001m³/h。

该设备由立式检测平台和我公司自主研发的人防通风防护设备漏气量测试仪及连接管路等组成。

l  技术参数

1、风压测量范围：-300Pa～300Pa，精度：0.5%；

2、空气流量范围：0～0.3m³/h;0～3m³/h，双量程切换调节，精度1.5%；

3、环境温度压力测试精度：1.0级；

4、气源压力：≥0.4MPa；

5、试件尺寸： 0.7×1.6m～6m×4m；

6、额定电压、功率：AC 380V 50Hz 2KW

l  主要功能

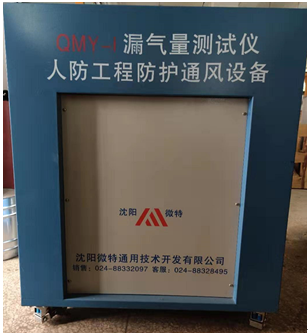

我公司开发研制的QMY-I型漏气量测试仪，满足人防标准RFJ01-2015《人民防空工程质量验收与评价标准》、RFJ04-2009《人民防空工程防护设备试验测试与质量检测标准》、14BJ15-1《人防工程防护设备优选图集》的要求，可对全系列防护通风试件进行安装和检测，采用相应的安装方式时，可以对密闭封堵板和密闭盖板的密闭性进行检测。该设备采用精密调压阀、透浦风机，设备运行低噪声、无振动，符合环保和节能的要求、设备使用的平均噪声水平不大于40分贝。采用电容式微差压变送器、多段高精度气体流量计，控制精度高、性能稳定、质量可靠、使用寿命长，基本可以实现设备长期运行免维护。

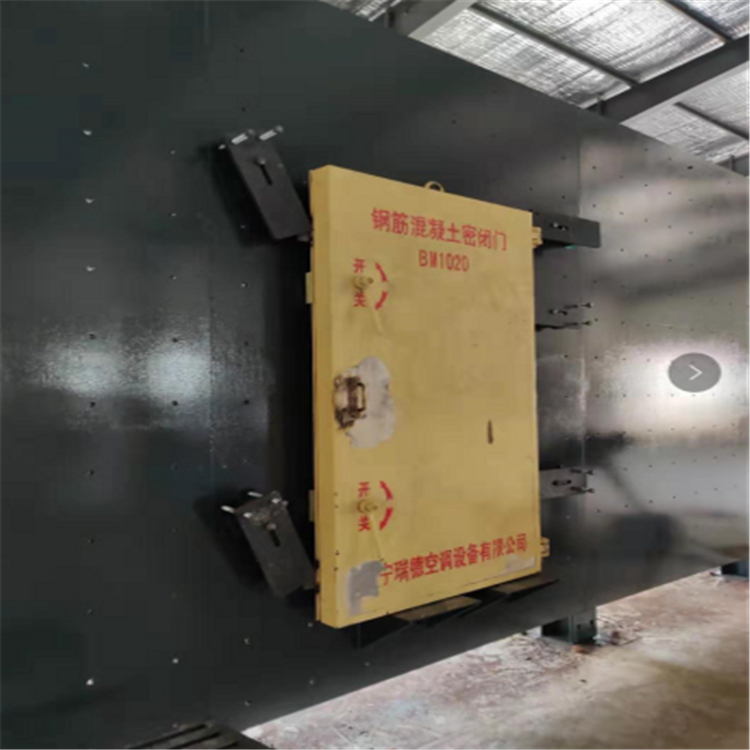

立式检测平台采用20mm厚优质碳结构钢板制作，表面平整光滑，矩阵式排列的安装孔可以满足任意大小试件的安装要求，试件规格不受限制。立式检测平台需要预制基础，我公司可提供基础图纸和技术要求，由用户自行浇筑施工。

设备采用吊装焊接工艺，不含设备基础和行车，适用于防密、密闭观察窗、防护密闭封堵板的检测，针对标准要求，试件安装在正面框架上，利用夹具进行固定，风动力检测部分利用漏气量测试仪进行检测，配有进气口和检测口。试件固定好后，可利用密封胶进行二次密封，确保连接面不漏气，否则影响检测效果。此平台不含电器部分，只含机械定制安装，在做大型试件时，实验场地内要配有吊车或者叉车进行专业安装，以防发生事故。

设备尺寸：6700mm *2400mm *4200mm

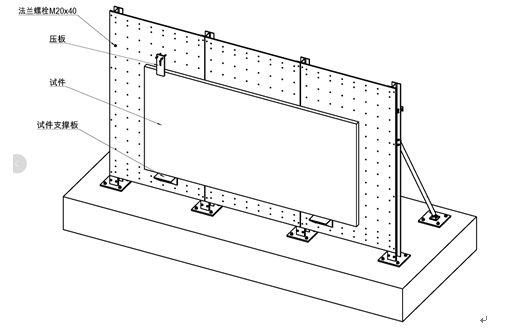

试件安装步骤：

1、  安装试件支撑板

2、  将试件底部放置在试件支撑板上，上部用压板将试件固定在钢板上，压板上共3个螺栓，下部的1个螺栓与钢板上的孔连接，上部2个螺栓顶在钢板平面上。

3、  将钢板上试件以外的孔全部用法兰螺栓M20x40（带密封垫）堵上，防止漏气。

动力箱部分（密闭性检测静压箱JYX-II）

基本参数：

（1）此控制柜尺寸：长1100mm，宽800mm，高 1200mm

（2）空气流量计：0-5L/min ；0-50L/min，精度1.5%；

（3）压力变送器：±300Pa，±2000Pa  精度0.5%（即0.5级）；

（4）密闭式电磁阀：5个

（5）触摸屏工业控制电脑一套；

（6）功率：380V 2KW

内部配有触摸屏电脑、电控阀门、空气质量流量计、高精度压力变送器、高压风机等提供稳定动力源作为实验控制柜。

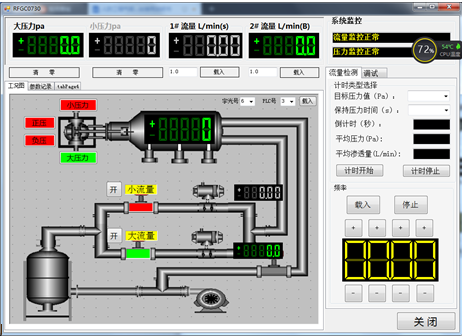

实验采用人机交互式控制系统，可人工操控各个部分，利用移动式连接方式，使动力箱可与各个密闭测试平台进行连接。
