设备概述

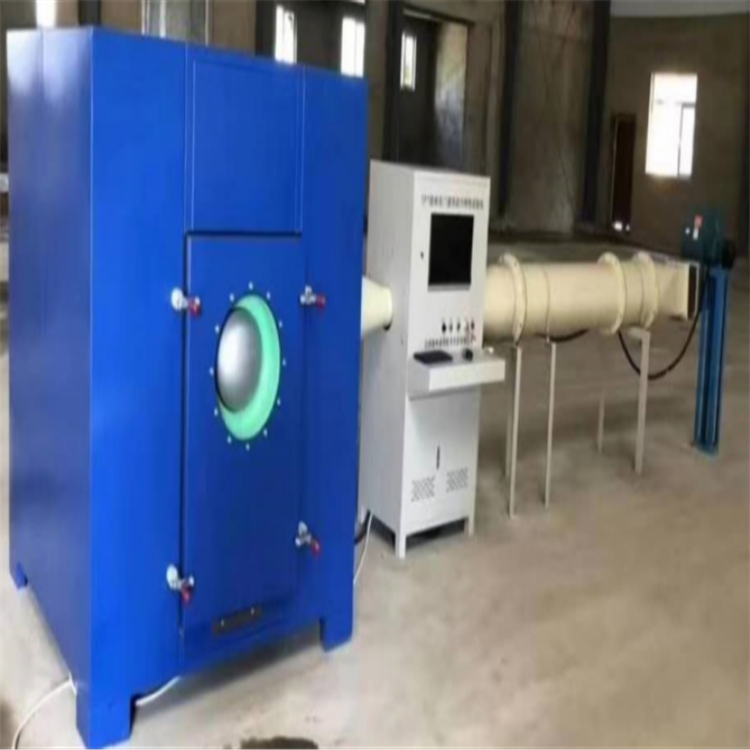

TFT超排活门通风动力特性试验机系列产品是依照《RFJ04-2009 人民防空工程防护设备试验测试与质量检测标准》、《人防工程防护通风设备测试规程》、《RFJ01-2002 人民防空工程防护设备产品质量检验与施工验收规范》等标准，结合我国人民防空工程的实际应用情况开发研制出的新产品。该系列产品性能完全达到相关国际、国内标准的要求，是各省、市、地（县）质量计量检测机构、技术监督部门、建筑行业的工程质量监督部门、科研单位及人防产品生产单位的必要检测设备。

TFT超排活门通风动力特性试验机系列试验设备融合了当代多项先进的工业计算机控制技术、人工智能调速技术、智能仪表通讯技术、智能阀门驱动技术、图形技术、实时数据库技术；具有动态逼真的图形显示、平稳精确的过程控制、丰富的数据查询、友好的人机接口等功能特点。本系统具有运行速度快、占用系统资源少等特点，在WindowsXP/win7/win10等主流平台上都能可靠运行。

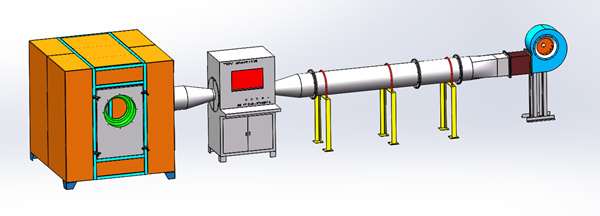

基本尺寸

（1）设备总长度5000mm（含静压箱部分）

（2）静压箱尺寸：1600mm*1600mm*1600mm

（3）试件装夹板：DN150，DN200，DN250，DN300

（4）电源功率：380V  3KW

（5）控制电脑一套

（6）压力变送器：0~500Pa 测量精度，0.075%

（7）温度传感器：量程：-50-400℃；测量精度：±0.15℃

（8）大气压力传感器：：量程：0-110kPa；测量精度：≤0.2%F.S；分辨率：±0.1kPa

仪表参数

（1）压力变送器及其采集仪表 ：采用高精度压力传感器及压力采集仪表测量风管道全压，静压，静压箱压力。其主要技术参数如下：基本量程：0~500Pa；测量精度，0.075%；分辨率： 0.1Pa；通讯接口：RS485。

（2）大气压力传感器及其仪表：采用高精度大气压力变送器一台，测量大气压力；其主要技术参数如下：量程：0-110kPa；测量精度：≤0.2%F.S；分辨率：±0.1kPa；通讯接口：RS485。

（3）空气温度传感器及其仪表：采用A级高精度温度传感器一台，测量空气温度；其主要技术参数如下：量程：-50-400℃；测量精度：±0.15℃；分辨率：±0.1℃；通讯接口：RS485。

检测项目

超排活门密闭性，通风动力性能，可检测试件尺寸为DN150，DN200，DN250，DN300通用尺寸，也可根据用于定义尺寸。

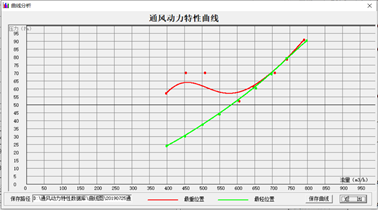

全程实验软件自动控制，得出通风动力性曲线作为实验依据。
