采用CAN232MB/CAN485MB型智能协议转换器，PC、PLC或其他串口联网设备可以方便接入CAN-BUS网络，构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN-BUS网络领域中数据处理、数据采集、数据分析的控制节点。can232通讯转换器是CAN-BUS产品开发、数据分析的强大工具。同时，can232通讯转换器具有体积小巧、方便安装等特点，can232通讯转换器是工程应用、项目调试及产品开发的可靠助手

应用领域：

煤矿远程通讯

PLC 设备联网

现有RS-232/RS-485 设备连接CAN-bus 网络

扩展标准RS-232/RS-485 网络通讯长度

PLC 设备连接CAN-bus 网络通讯

Modbus RTU 网络和CAN 网络通讯

CAN-bus 与串行总线之间的网关网桥

工业现场网络数据监控

CAN 教学应用远程通讯

CAN 工业自动化控制系统

低速CAN 网络数据采集数据分析

智能楼宇控制数据广播系统等CAN-bus 应用系统

转换模式：

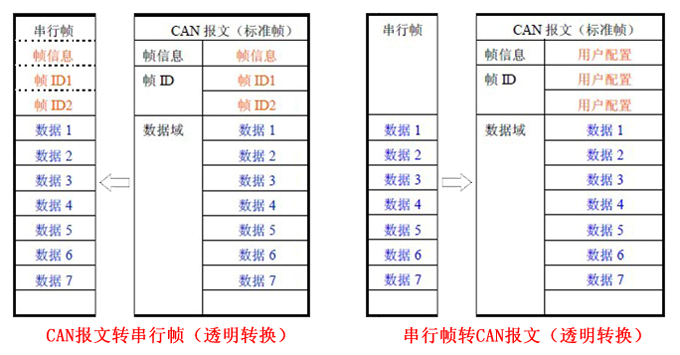

“透明转换”的含义是转换器仅仅是将一种格式的总线数据原样转换成另一种总线的数据格式，而不附加数据和对数据做修改。这样既实现了数据格式的交换又没有改变数据内容，对于两端的总线来说转换器如同透明的一样。

这种方式下不会增加用户通讯负担，而能够实时的将数据原样转换，能承担较大流量的数据的传输。

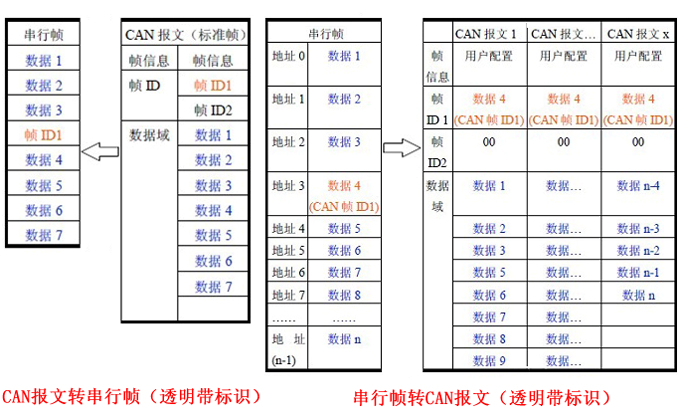

“透明带标识转换”是透明转换的一种特殊的用法，也不附加协议。这种转换方式是根据通常的串行帧和CAN 报文的共有特性，使这两种不同的总线类型也能轻松的组建同一个通信网络。

该方式能将串行帧中的“地址”转换到CAN报文的标识域中，其中串行帧“地址”在串行帧中的起始位置和长度均可配置，所以在这种方式下，转换器能最大限度地适应用户的自定义协议

“格式转换”（仅CANCOM模块支持此模式）

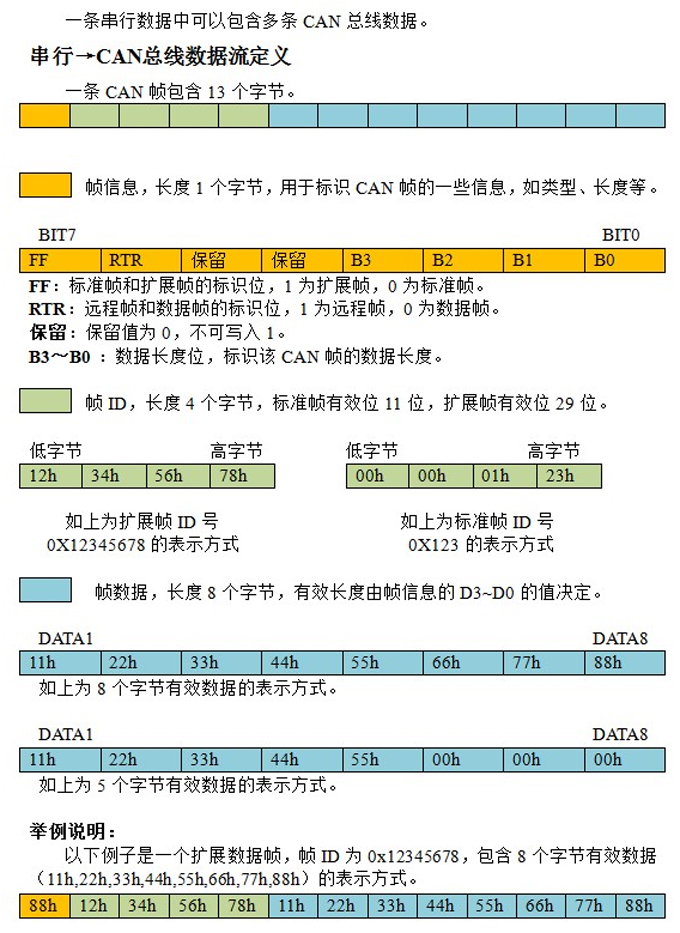

“格式转换”是一种简单、方便的转换模式，数据格式约定为13个字节，包含了CAN帧的所有信息。格式转换模式下，通过串口可以收发到原始的CAN数据帧。格式转换采用通用的数据定义，非常便于用户进行二次开发，以下为实际举例

硬件参数：

实现CAN-bus与RS-232/RS-485的双向数据通讯；

支持CAN2.0A 和CAN2.0B 协议，符合ISO/DIS 11898 规范；

集成1 路CAN-bus 通讯接口，支持用户自定义的通讯波特率；

集成1 路3 线式RS-232/RS-485通讯接口，通讯速率在600~115200bps之间可设定；

提供三种数据转换模式：透明转换、透明带标识转换、Modbus协议转换；

提供三种数据转换方向：双向转换、仅CAN→串行、仅串行→CAN；

使用非易失性存储器保存配置参数，每次上电调用最后一次配置；

CAN-bus 电路采用DC-DC电气隔离；

最高帧流量：400帧/秒；

工作电源：9~30V DC；

工作温度：-40℃ ～ +85℃；

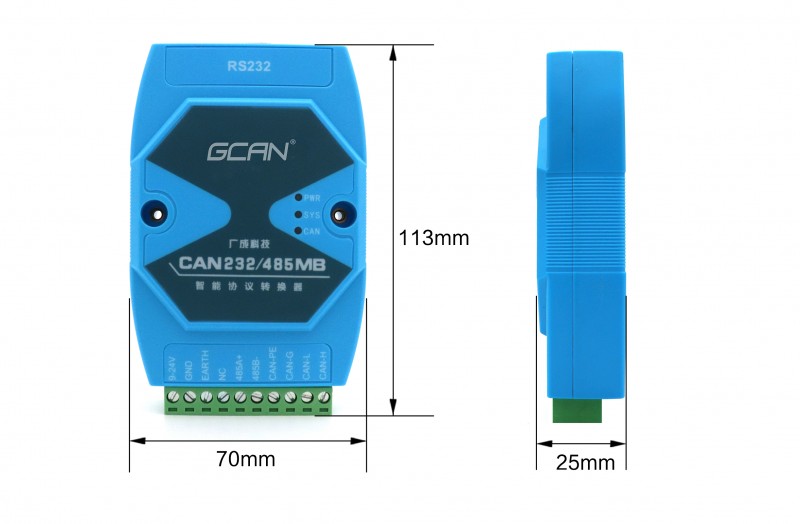

安装方式：可选标准DIN 导轨安装或简单固定方式
