| 价格 | ¥ 658.00 |
| 起订量 | ≥1件 |
好货推荐
| 品牌 | GCAN | 型号 | GCAN-208-1 PRO |
| 咨询电话 | 18309815706 | 保修期限 | 12个月 |
| 总线接口 | 集成2路CAN总线可实现同时中继两条CAN总线系统 | 支持协议 | CAN总线支持CAN2.0A和CAN2.0B协议，符合ISO/DIS11898规范 |
| 波特率 | CAN总线通讯波特率在5Kbps~1Mbps之间可配置 | 隔离模块绝缘电压 | DC1500V |

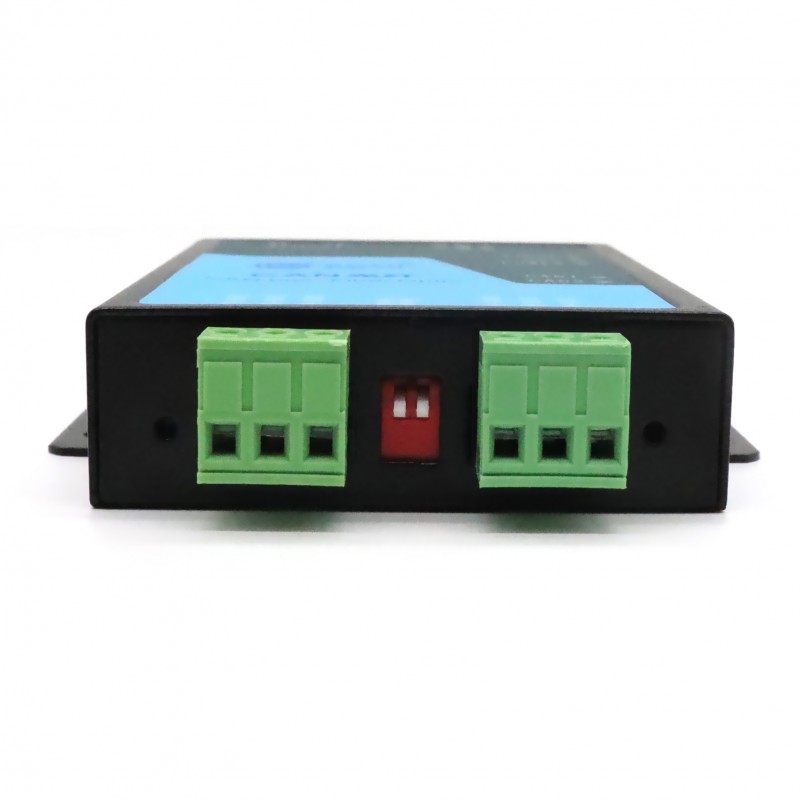

| 终端电阻 | CAN总线自带120Ω终端电阻，可通过拨码开关选择 | 转换数据流量 | 8000帧/秒（可达CAN总线吞吐量理论值上限） |

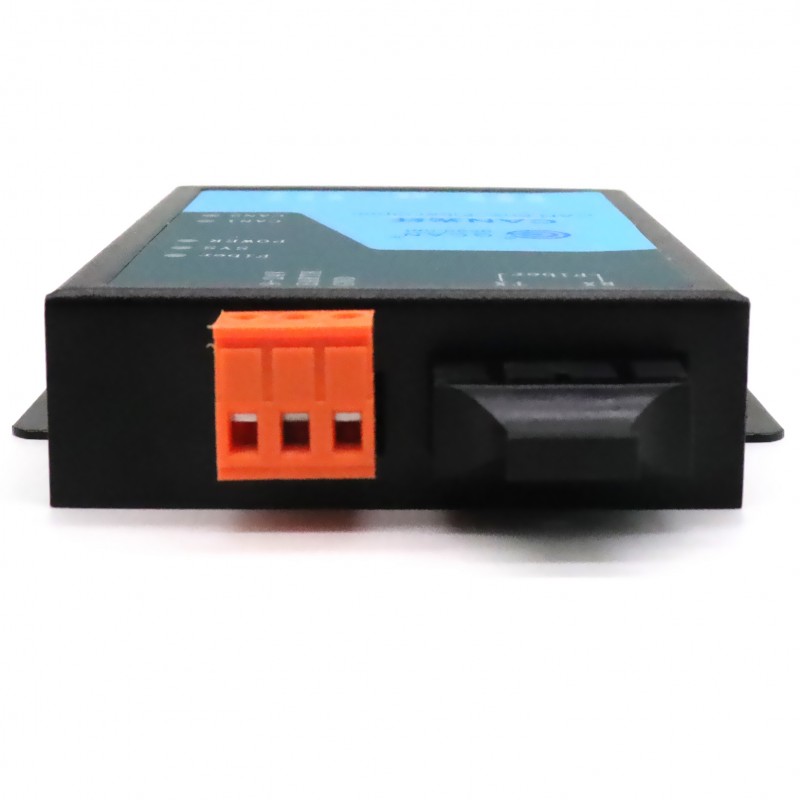

| 光纤分类 | 单模、多模可选 | 光纤接口 | SC、ST可选 |

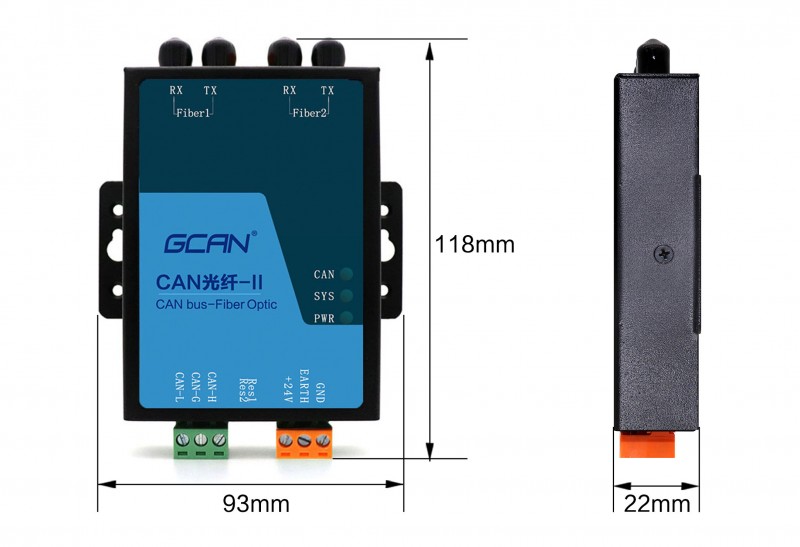

| 外壳 | 铝合金外壳，挂装式安装方式 | 供电 | 使用9~30VDC供电，200mA（MAX） |
| 工作温度范围 | -40℃~+85℃ | 支持定制 | 是 |
PRODUCT DETAILS

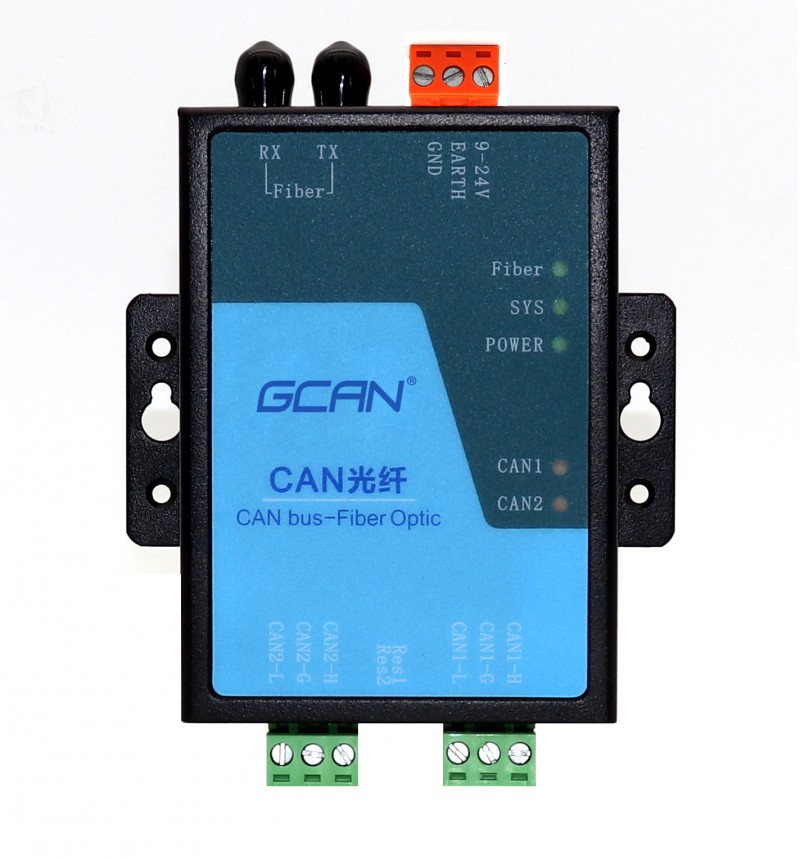

广成科技GCAN-208设备是一款工业级光纤转CAN模块，以光纤为传输媒介，极大地延长了CAN总线通讯距离，设备有单路光纤、双路光纤两种型号可选，可实现点对点连接或手拉手连接（级联），通过该模块可以满足CAN总线长距离传输的方案实现
GCAN-208系列模块可将CAN总线数据透明、无损的转换成光信号，再将光信号透明、无损的解析成CAN总线数据。广成科技使用独有的总线信号转换技术，可将CAN数据与光信号之间的转换时间做到微秒级，这样就保证了通信的实时性。所以GCAN-208可支持任何CAN总线通信协议如：CANopen、SAE J1939、Devicenet、NMEA2000等等。
GCAN-208系列模块独特的双通道设备可以同时延长两条CAN总线的通信距离，该模块是工业总线改造、长距离通信、隔离总线干扰的关键性工具，同时该模块具有体积小巧、即插即用等特点，也是现有系统集成的最佳选择。GCAN-208模块的总线接口已集成隔离保护模块，使其避免由于瞬间的过压过流而对模块造成损坏。
产品优势：
■ 微秒级延迟，极速转发
由于CAN总线通信要求的实时性较高，而市面上大多数的CAN转光纤设备仅仅是电平转换，其内部并无专用的MCU做处理，所以转发延时一般在几十毫秒，转发稍有延迟将直接导致通信失败。
广成科技GCAN-208系列模块使用专用的MCU对信号做处理，数据的转发延时已经优化到了微秒级，所以该系列模块可用于任何CAN总线系统。
■ 支持1M波特率，通信速度最大8000帧/秒
GCAN-208设备CAN总线支持5K~1M所有波特率，且两条CAN总线最大通信速度均可达8000帧/秒，如数据不足8字节可更高。使用500K以上波特率的CAN总线数据量往往较大，一般厂家均不支持500K以上波特率和大数据量系统，如将这种设备接到数据量大的系统上，会导致数据阻塞，造成通信故障。
■ 智能转换，两端可适应不同波特率
32位高速MCU智能转换，两端CAN口可适应不同波特率。
连接方式：

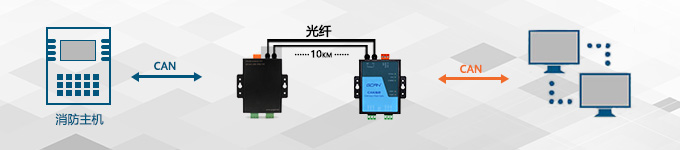

1).点对点连接，通过CAN转光纤模块的成对使用，即CAN→光纤→CAN的方式，实现CAN总线数据远距离传输的目的。如下图所示：

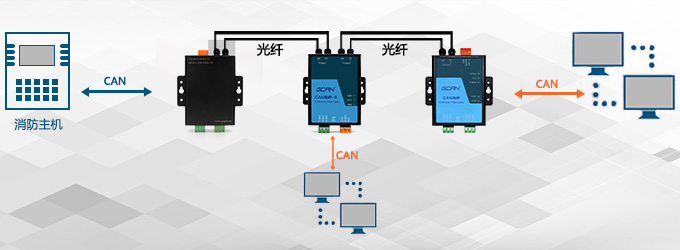

2).手拉手连接（级联），使用双路光纤转CAN模块组成光纤连接网络，可将多处的CAN总线网络连接到一起，并将CAN数据通过光纤传给网络上的各个节点，常应用于消防主机组网方案。如下图所示：
典型应用：
CAN总线通信改造；
CAN总线跨海远距离通信；
工厂等强干扰地区CAN总线防干扰改造；
主控室与楼宇间长距离通信；
远距离分布式通信系统
