波特率自动识别功能

软件可以自动识别总线波特率，当用户在不知道CAN总线波特率的时候，软件的自动识别波特率功能会帮助用户识别。识别波特率分为两种模式：标准波特率识别（对标准的CAN波特率进行一一识别，如：1000K、800K、500K等）、全范围波特率识别（手动输入识别范围，软件将对范围内的波特率进行全面匹配）

总线分析功能

软件自带CAN总线分析功能，当遇到CAN总线连接错误时，可以很直观的帮用户分析CAN总线干扰和测试CAN总线状态。

（1）CAN控制器内部FIFO溢出：某一段时间内的CAN总线报文过于密集，导致USB转CAN卡来不及接收，发生报文丢失。

（2）CAN控制器错误报警：CAN总线发生多次发送错误或接收错误，错误计数器超出报警阈值，并能显示错误计数值。

（3）CAN控制器消极错误：CAN总线发生多次发送错误或接收错误，导致CAN控制器进入错误消极状态，并能显示错误计数值。

（4）CAN控制器仲裁丢失：本节点与其他设备在竞争总线时失败，待发报文将在下一次CAN总线空闲时尝试发送，能捕捉到相应的错误位信息并显示出来。

（5）CAN控制器总线错误：CAN总线发生一次发送错误或接收错误，错误计数器的值将累加，并能捕捉错误的位信息，比如ACK、CRC、位界定错误信息。

（6）CAN数据缓冲区溢出：由于一段时间未与PC交换数据，导致设备存储的报文数目超出硬件容量限制，新接收的报文将覆盖先前接收的CAN报文。

可以接收CAN总线上的错误帧，指示错误帧类型，统计错误帧率，便于用户分析CAN总线状态并快速定位发送错误帧的节点。

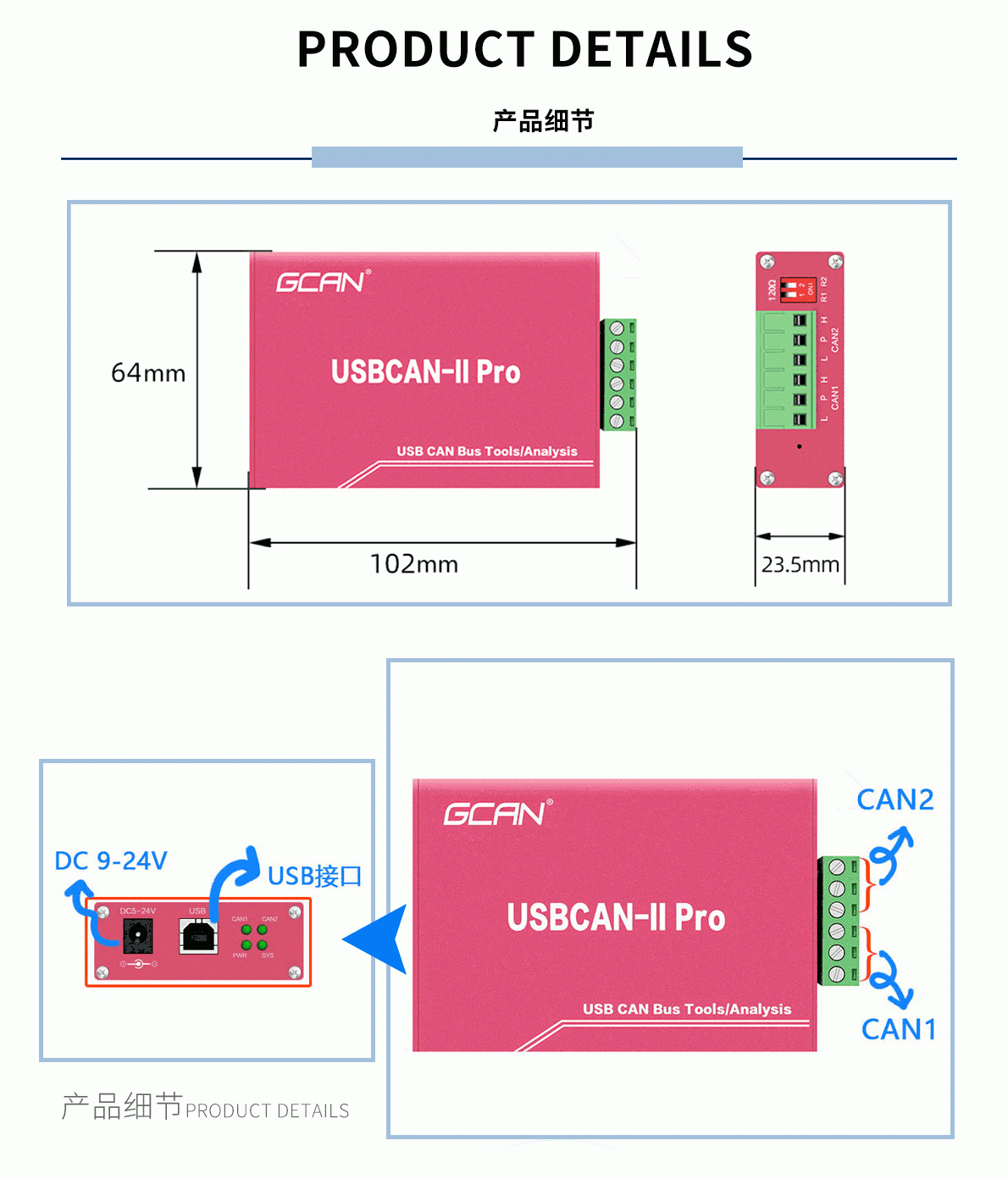

智能中继功能、智能脱机模式。(仅USBCAN-IIPro型CAN卡支持此功能）

(1) USB转CAN卡可以作为一个CAN网桥使用，实现2路CAN通道的数据在相同或不同波特率下实时高速交换。可设置接收到特定帧数据后更改内容转发，可设置硬件脱机模式。

(2) 可以作为一个CAN总线接力器使用。可以延长CAN总线距离，降低CAN总线电缆的截面积，节约CAN电缆的成本，同时增加了CAN总线节点的要求数目，增加CAN总线的负载能力。

(3) 提高了CAN总线的通信可靠性。当网络出现故障时,一般只影响个别子网段。

(4) 启用中继功能对初始化参数进行设置,可以过滤报文,减轻CAN总线负担，从而大大降低目标网络的受干扰程度。

(5) 脱机模式中，可以自己编辑哪些ID的数据要转发到另一个CAN口,可以设置根据ID触发数据转换，可以替换转发帧ID及相对应的数据，可以设置循环时间，发送次数，等待时间。用户可以用记事本自行编辑，即使不会编程的用户，只要会使用记事本，即可把该CAN卡变成一台超级强大的智能离线转换设备。

USB转CAN卡中继功能高级使用：

用户可以使用CAN卡中继功能破解两个CAN节点之间的通信协议。将需要破解协议的两个节点分别接到USB转CAN卡的两条通道，使用ECANTools软件将USB转CAN卡设置为中继模式并勾选“USB接收数据”，即可通过软件观察CAN1、CAN2的数据发送情况。因为中继功能的特殊性，当CAN1接收到数据时，会向CAN2发送，CAN2同理，所以软件中以CAN1、CAN2为名称的数据均为该通道接收到的数据，通过观察两条通道接收数据的时序，即可判断出两个节点的通信协议，即发送什么内容是回得到哪些回复。

数据转发功能（中继滤波）

数据转发功能可将某一通道接收到的CAN数据发送回当前总线或通过另一条通道发送出去，转发功能支持数据过滤，用户可以非常灵活的将滤波功能与转发功能一起使用，将双通道USBCAN设备作为连接两条CAN总线的网关，只将想要的数据转发过去。

典型应用：①CAN总线学习、设备开发人员可使用此功能将设备自身发送的数据经过USBCAN转发回来接收，从而判断设备的发送、接收功能是否正常，数据是否正确。②汽车电子开发诊断的用户可使用此功能将想要的数据过滤出来之后通过另一个通道发出，可用于屏蔽一些无关数据。

智能多段滤波功能

智能滤波功能不再需要计算复杂的屏蔽码和验证码，只需简单的设置你需要过滤显示的ID或ID段即可对应接收。比如设置接收ID从100到200，那么只需在滤波设置界面输入100-200，则系统只接收100-200ID的数据。滤波段可设置多个并可同时使用。

总线监听模式

可以设置USB转CAN卡只听模式，在这种模式下，设备只是接收can总线上的数据，不向总线发送回应数据包，适合于在正在运行的CAN总线系统中，截获总线数据进行分析。

实时数据统计显示功能。

可以按如下统计规则，将接收到的数据实时分类显示，此功能非常便于将相同的帧合并到一起显示，便于数据分析，数据处理。
