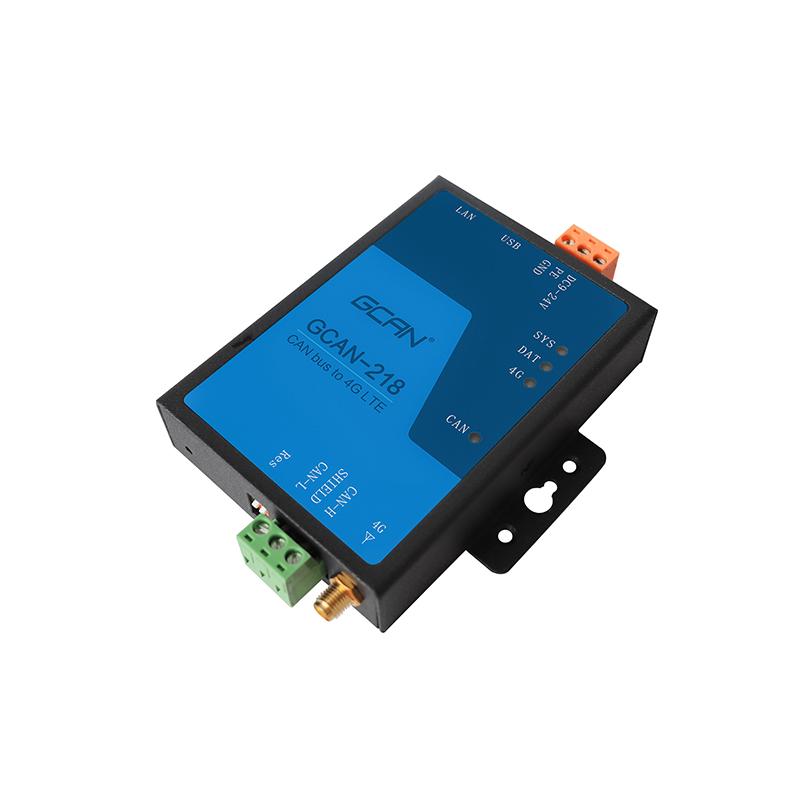

广成科技 GCAN-218 是集成 1 路 CAN 接口、1 路 4G 接口的高性能型 CAN-bus 总线通讯接口卡。采用 GCAN-218 高性能 CAN 接口卡，用户可以轻松完成 CAN-bus 网络和 4G 网络的互连互通，进一步拓展 CAN-bus 网络的范围。

广成科技 GCAN-218 高性能 CAN 接口卡是 CAN-bus 产品开发、CAN-bus 数据分析的强大工具，云端服务器可以通过 4G 接口快速连接至 CAN-bus 网络，构成现场总线实验室、工业控制、智能小区、汽车电子网络等 CAN-bus 网络领域中数据处理、数据采集的 CAN-bus 网络控制节点。同时该设备具有体积小巧、即插即用等特点，也是便携式系统用户的最佳选择。

广成科技 GCAN-218 上已集成 CAN 接口电气隔离保护模块，使其避免由于瞬间过流/过压而对设备造成损坏，增强系统在恶劣环境中使用的可靠性。

模块参数：

电源供电范围和方式：(DC9~30V，典型值24V)；
静电放电抗扰度等级：接触放电±2KV，空气放电±15KV；
电快速瞬变脉冲群抗扰度等级：±1KV；
浪涌抗扰度等级：±1KV；
工作湿度范围：5%~95% RH无凝露；
电气隔离等级：2500 Vrms；
工作温度范围：-40℃~+85℃；
防护等级：IP20；

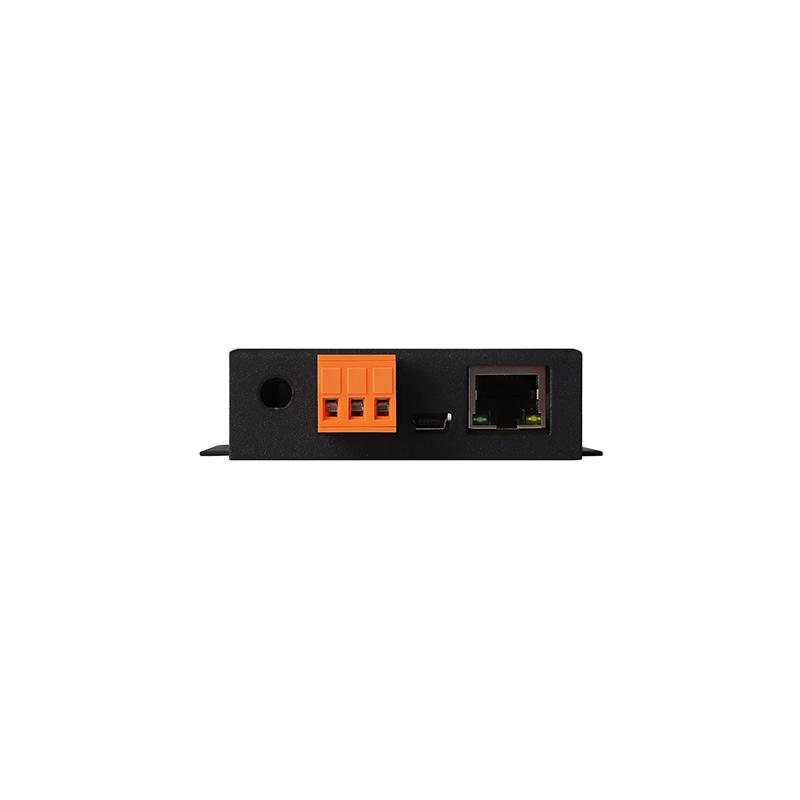

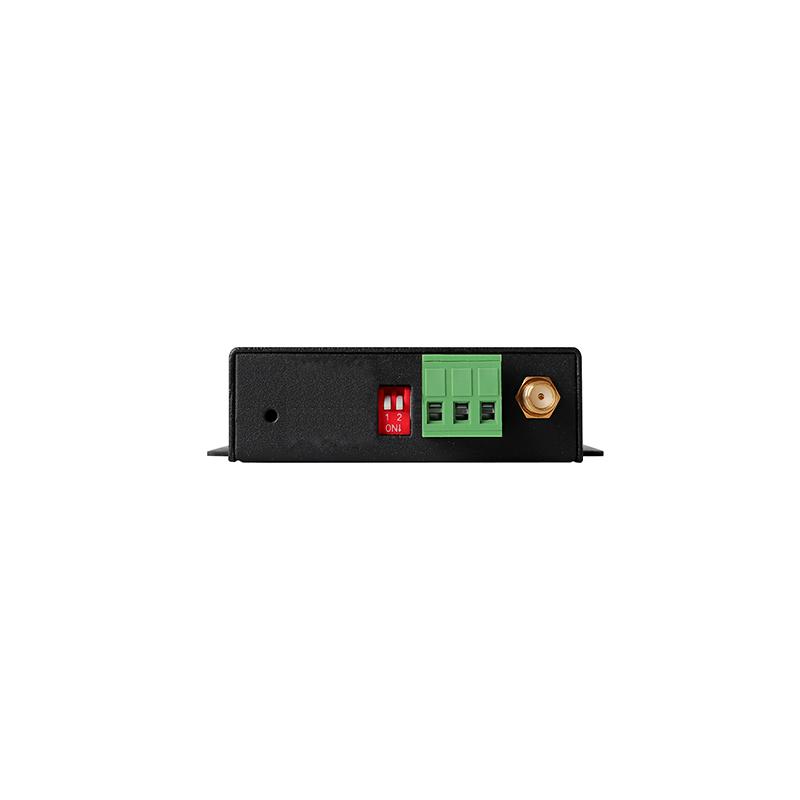

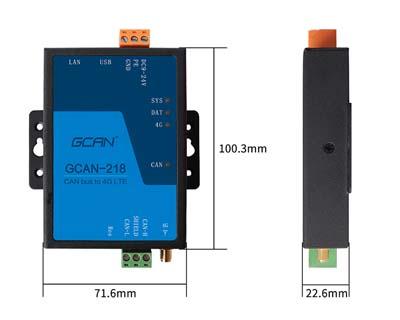

尺寸：96.5*65MM 指示灯颜色：蓝、绿、红 接口形式：1路CAN总线接口，1路以太网接口，1路4G，1路GPS（默认不带 此功能），1个USB调试接口。电源、CAN为OPEN接线端子。以太网接口为RJ45 网口。4G和GPS的天线为同轴连接器。

典型应用：

广成科技 GCAN-218 接口卡的 4G 接口符合 4G 标准协议规范，支持全网通。 用户可以使用标准 4G 卡将云平台与 GCAN-218 连接。

用花生壳模拟云平台与 GCAN-218 建立连接方法介绍：

如图所示，GCAN-218作为转换网关，4G侧连接花生壳（云端），内网映射到PC，PC 端使用网络调试助手模拟TCP Server. GCAN-218 CAN 端连接 CAN 设备（这里用广成 USBCAN 举例），在电脑上使用 ecantools 观察数据（如果 CAN设备没有上位机软件,则不需要这一步）。

1、创建花生壳映射

下图是创建花生壳映射的界面，应用类型选择 TCP，内网主机选择电脑 IP(电 脑需联网)，端口填写 8001（端口任意填写，以 8001 举例）。设置完成点击保存，花生壳映射即创建完成。

创建花生壳映射

花生壳映射创建完成

2、网络调试助手建立 TCP Server 连接

如图所示，打开网络调试助手，协议类型选择 TCP Server，本地主机地址自动生成，端口号选择花生壳中填写的 8001.然后点击打开。

3、连接

将 4G 卡插入 GCAN-218，接上天线，供电。将 USBCAN 与 GCAN-218 连接，打开 ecantools 软件，选择 3.2.2 中配置的波特率，打开设备，发送数据，会在网络调试助手软件上收到数据，网络调试助手发送 08 00 00 00 01 11 22 33 44 55 66 77 88 数据，在 ecantools 软件上也可以收到。如图所示。
