-
扫一扫
扫一扫
主营：工业重防腐漆、有机硅耐高温漆和水性重防腐漆
咨询电话：
18504104266
| 价格 | ¥ 13.00 |
| 起订量 | ≥1千克 |
好货推荐
¥ 22.00
¥ 12.60
¥ 58.00
¥ 12.60
¥ 19.00
¥ 24.00
| 漆膜颜色 | 各色可调 | 包装规格 | （20+2）kg/桶 |
| 组分配比 | 10:1 | 产品特性 | 耐腐蚀、屏蔽性好、耐酸碱溶剂 |
| 设计用途 | 储罐、污水池、管道防腐 | 适用底材 | 钢铁、碳钢、铸铁 |
| 储存时间 | 干燥通风环境12个月 |
PRODUCT DETAILS

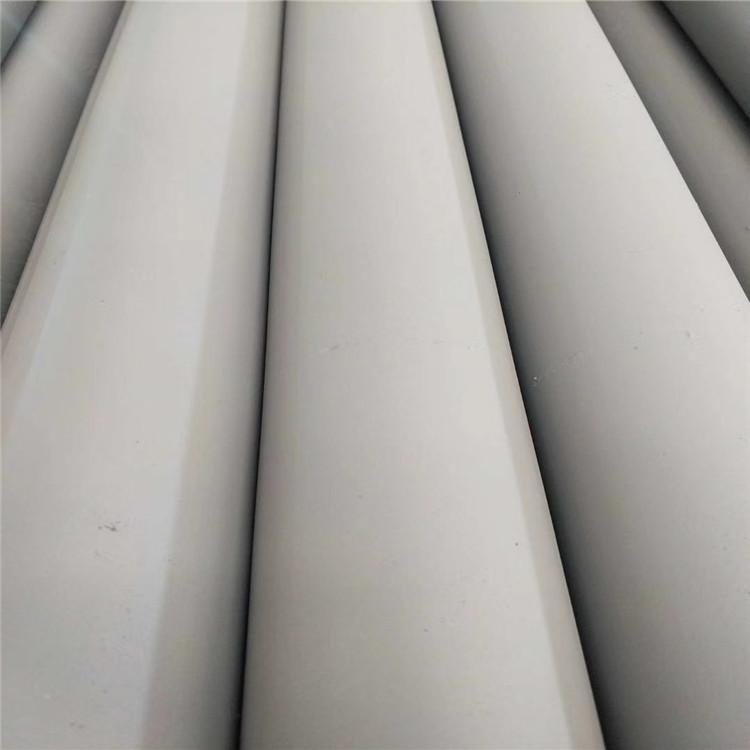

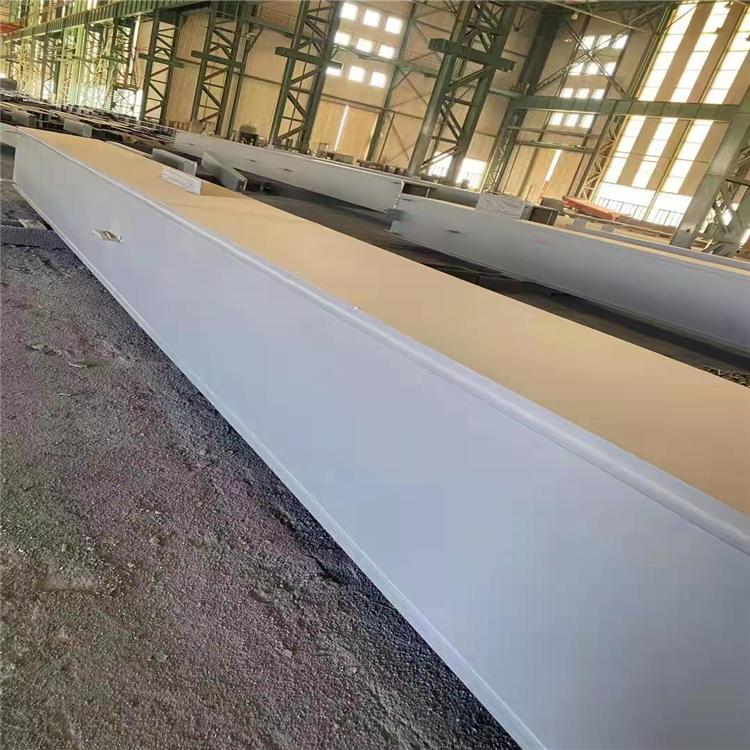

玻璃鳞片漆
基本简介：
玻璃鳞片漆是一种屏蔽性非常强的环氧涂料，可厚涂施工，对酸碱、溶剂、海水、油品等具有优异的防腐特性。环氧玻璃鳞片漆的屏蔽性主要来源于原料中的玻璃鳞片，它所含有的特性同时也表现在了涂料中。
玻璃鳞片特性：
（1）对化学介质、气体、蒸气的渗透性远比玻璃钢衬里小，难以引起水蒸气扩散现象，这是由于层层重叠排列的玻璃鳞片，使介质渗透距离长的缘故。
（2）固化时收缩低，由于分散，粘接面残余应力小。
（3）热膨胀系数小，粘接热应力相应也小，耐热温度高，耐热冲击性能好。
（4）力学强度虽不如玻璃钢衬里，但耐磨性、耐刮擦性能出色，对机械损伤也只限于局部。
（5）玻璃鳞片涂料施工工艺性能优异。
主要特性：
强屏蔽性：片状玻璃鳞片紧密排列，具有优良的屏蔽效果。
耐酸耐碱：强效抵抗酸碱腐蚀，涂层不起泡，不脱落。
强耐水性：玻璃鳞片涂料耐水优异，耐盐水、海水性强。
防腐优异：保护基材不受腐蚀介质侵害，具有较好的屏蔽防腐性。
厚涂施工：漆膜涂装厚度大，节约工序、涂装施工性好。
机械性能：漆膜硬度、耐磨性优异，机械性能符合各项标准。
用途：

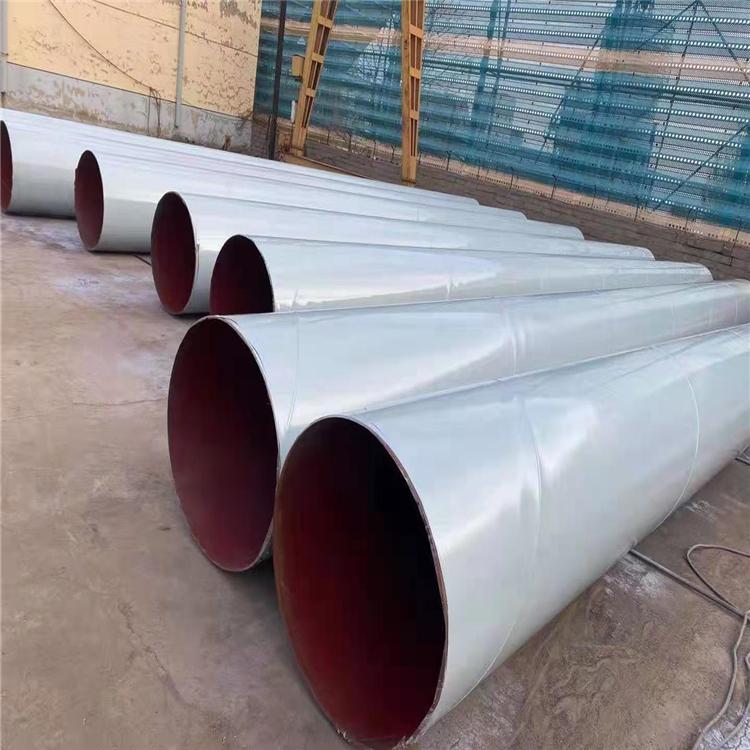

环氧玻璃鳞片漆主要用在严重腐蚀环境和经常受到磨损的表面，如浪溅带、防波堤和甲板，也可用于原油储罐及化学品容器内壁涂料配套中，在储罐衬里和污水池防腐领域使用比较广泛。
环氧玻璃鳞片涂料与固化剂按照5:1的比例混合，加入环氧漆稀释剂，充分搅拌均匀，静置熟化10分钟，使漆料充分融合。

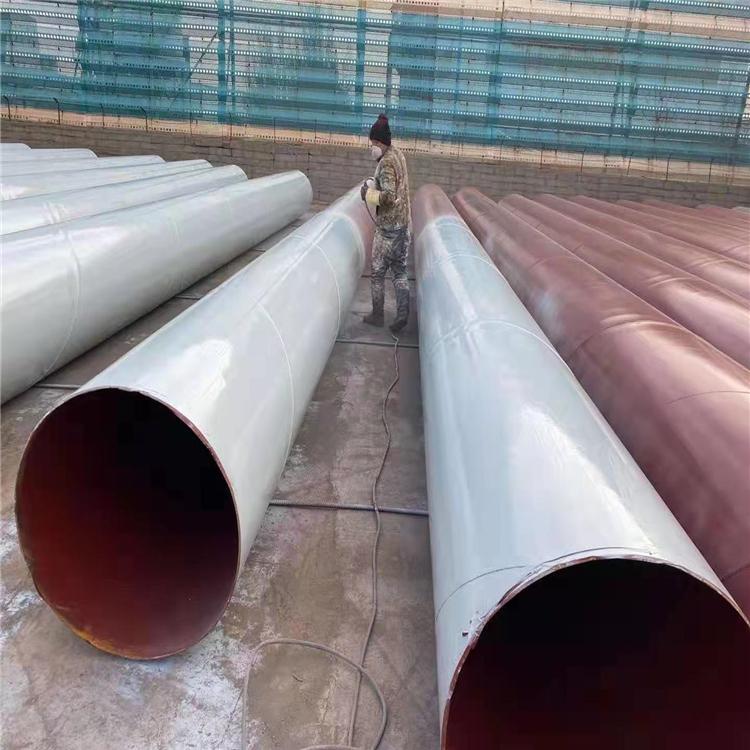

推荐采用无气喷涂工艺，一次性喷涂漆膜厚，不宜超过150μm避免流挂。储罐衬里以及污水池的防腐涂装，推荐膜厚在200μm以上，可达到较好的屏蔽防腐效果。
1.混合好的漆料，需要适用期内用完，如发现胶化凝固不可再用
2.大风雨雪天气，空气湿度大于85%环境下不可施工
3.被涂基材温度需要大于露点3℃，避免表面结露
涂装参数
施工温度：5℃～40℃
混合：使用动力工具或手动工具充分搅拌均匀
混合比例：主剂/固化剂=10：1（质量比）
贮存期限：自生产之日起12个月（25℃）
贮存于干燥阴凉的环境中，远离热源及火源。包装桶必须保持封闭
混合使用期：
温度 | 5℃ | 20℃ | 30℃ |
时间 | 8hrs | 4hrs | 2hrs |
施工方法：无气喷涂、空气喷涂、刷涂、滚涂（专用）
施工方法 | 喷嘴尺寸 | 出口压力 | 稀释比率（质量比） |
无气喷涂 | 0.43mm-0.53mm | 10-15Mpa | 10-15% |
空气喷涂 | —— | —— | 15-27% |
刷涂 | —— | —— | 10-15% |
稀释剂 | 环氧稀释剂 | ||
干燥时间&涂装间隔
温度 | 5℃ | 20℃ | 30℃ |
指触干燥 | 4hrs | 1hr | 30mins |
半硬干燥 | 48hrs | 16hrs | 12hrs |
最小涂装间隔 | 48hrs | 16hrs | 12hrs |
最大涂装间隔 | 9days | 7days | 7days |
安全措施
1、避免接触皮肤和眼睛。
2、油漆接触到皮肤，应用温水或者适当的清洗剂清洗。油漆接触到眼睛，应用大量水冲洗并立即就医。
3、保证良好的通风。
4、涂料中含有可燃物质，请远离火花并禁止在临近地区吸烟。
5、现场遵守一切健康安全规定。
产品推荐
