辽宁吉瑞达换热设备制造有限公司

　　高层直连供暖

　　1、设备占地面积小：一体化机组设计，可方使地安装于设备间内，无需占用高层建筑内的其它面积。

　　2、节约能源，减少投资：因取消了换热环节，提高了热能的利用率，提高了高区热媒参数，散热器片数也大大减少。

　　3、对系统无要求：本设备可适用于所有热水采暖系统，如上供下回系统、下供上回系统、水平串联系统、地热系统等。

　　4、闭式循环：大大降低了管道及设备的腐蚀，也避免了开式系统的噪音、系统中气体较多等问题。

　　5、运行稳定：高低区互不干扰，高区采暖系统压力、流量调控便捷，可根据实际需要确定不同的运行工况；而且设备可长期稳定运行。

　　6、自动切换主泵与备用泵工作状态——即定时自动换泵，换泵时间可随意设定。

　　7、自动化程度高：根据系统运行特点设计的自动控制程序，可使变频控制柜自动监控各设备的工作，真正做到无人值守。

　　8、当增压泵停止工作时，程序自动将高层管网的水保持在系统内，防止采暖系统上部倒空，保证了系统的封闭安全运行。

　　9、设备配置高：配用进口、合资、国产知名品牌产品，从而保证了设备的灵敏度、控制精度及稳定性能、安全性能。

　　设备特点

　　应用范围

　　1、高层与低层为同一热源的高层供暖系统。

　　2、板式换热机组不能承受的高压系统。

　　3、在热网末端，供回水压差过小，无法保证正常流量的采暖系统。

　　4、在同一热网内，地形高差过大，位于最高处的多层建筑。

　　JRDA高层分区直连供暖设备，是在原高低区供暖运行参数、定压大小、运行方式等全维持不变的情况下，将高层供暖系统与原低区供暖系统直接相连，通过PLC程序控制加压泵将低区供暖系统热水加压到高层顶部，组成上供下回、下供上回、分户计量、地板辐射等闭式循环系统。

　　PLC程序为高区加压泵提供了标准的流量和标准的压头，绝对不会发生对低区抢水现象，不会影响外网热媒的压力，不会影响周边用户的供热。散热后的高压回水经PLC程序控制回水启闭装置、减压稳压缓冲装置、流量控制装置、出水止回装置、安全保护装置等返回到低区管网，保证了低区网的安全、平稳运行，克服了外网压力不稳引起用户室内温度波动。出水压力可随意调节、消除了高低区供热不平衡的现象，提高了供热质量，彻底解决了高层建筑“上热下冷”垂直失调的难题。该设备体积小，自动化程度高，投资少，热效率高，安装使用方便，该设备已被国家建设部科技发展促进中心列为全国建设行业科技成果推广项目。它必将成为高层建筑采暖系统的首选产品。

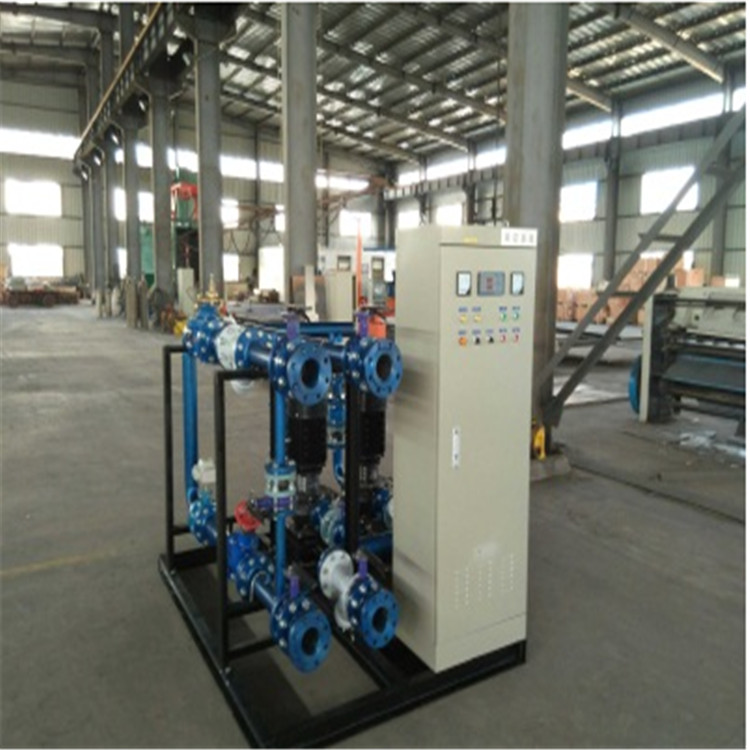

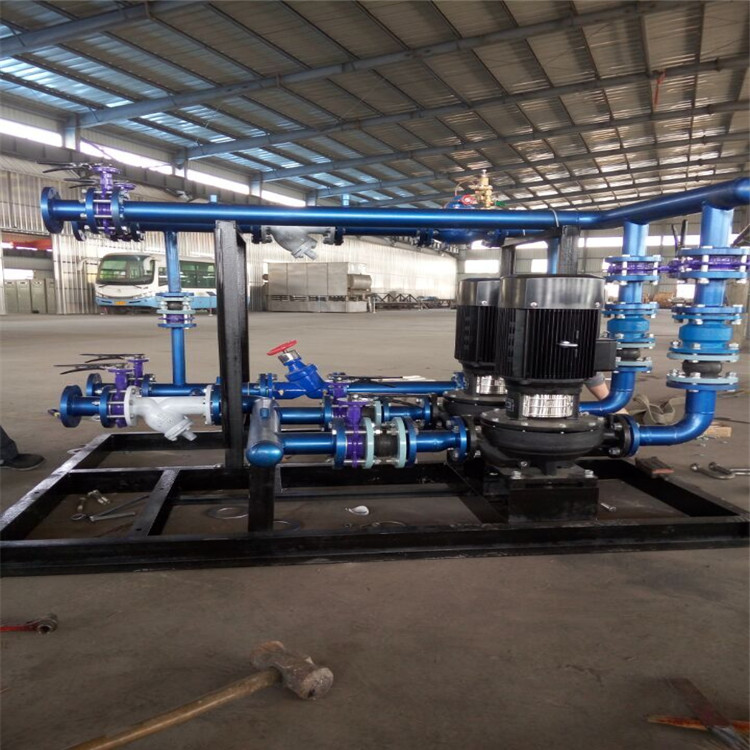

　　JRDA系列高层分区直连供暖设备

　　10、适用范围广：不仅适用于新建工程，更加适合并网改造；应用本设备无需对楼内采暖系统作任何改动。

　　11、当供热站因故停泵、停电时程序自动保护二次增压泵，防止无水运行，保证了二次增压泵的安全运行。

　　12、PLC编程人性化设置系统，根据不同用户使用要求，可设置N个供暖流量时间段，晚间自动转换为睡眠状态，节约电力可达30%以上，（如：机关办公楼，工作人员下班后、双休日、节假日加压泵自动进入睡眠工作状态小流量供暖，上班前1-2小时电脑自动加大供水流量，保证上班后室内温度达标；住宅楼零点以后可线性设置“变流量”睡眠功能，恰好满足了分户计量系统的“变流量”调节要求。）★

　　13、根据不同用户的供暖要求，本机设计有地板辐射供暖混水降温系统，当供水温度超过地板辐射温度时，PLC程序自动混水降温，温度线性调节范围20-60度任意设置；当供水温度低于地板辐射温度时自动停止混水，全自动免操作。★

　　14、流量平衡阀、压力变送器为高区加压泵提供了标准的流量和标准的压头，绝对不会发生对低区的抢水现象，不影响周围低区用户供热。外网压力发生较大变化时，PLC程序自动调节供水量、回水量以保证室内温度达标。★

　　15、先进的GPRS无线管理员手机监控系统，利用GSM/GPRS移动通信网络作为数据传输通道，对远程水泵进行实时监测进水温度、出水温度、进水压力、出水压力、进水流量、出水流量，手机可控制水泵的启动、停止，当水泵发生故障时电脑自动发短消息通知管理员。★

　　(★号为高配置智能控制，由可编程控制器和人机界面组成)

　　1、增压泵扬程选择

　　H=H1+H2+H3

　　H1=高区系统阻力损失m

　　H2=高区系统与低压系统静压差m

　　H3=安全裕量（3-8）m

　　2、增压泵流量选择

　　V=K0.86Q/ρ（t1-t2)

　　K-安全系数，一般可取1.1-1.3

　　Q-供暖系统热负荷，W

　　ρ-供水密度，kg/m3

　　t1-供水温度，℃

　　t2-回水温度，℃

　　售后服务及郑重承诺

　　吉瑞达公司设立有专门的售后服务机构，配备多名专业工程、技师，多年工作经验使我们有能力处理产品在使用中的各种问题，公司库存有大量备品备件，以确保售后服务需要。

　　?△整机质保1年

　　?△已过质保期的用户，我公司提供免费现场指导，如遇更换零部件只收取成本费。

　　?△接到维修电话，按双方约定的时间我公司派售后服务人员准时到达用户现场。

　　?△公司对所售产品实行终身跟踪调查及服务。
