主营：许可经营项目：无 一般经营项目：流体设备、阀门、钢材、管件、泵、消防器材、气动液压元件、电器元件、卫
咨询电话：
15140024938
| 价格 | ¥ 980 | ¥ 960 | ¥ 950 |
| 起订量 | 1-10件 | 10-50件 | ≥50件 |
好货推荐

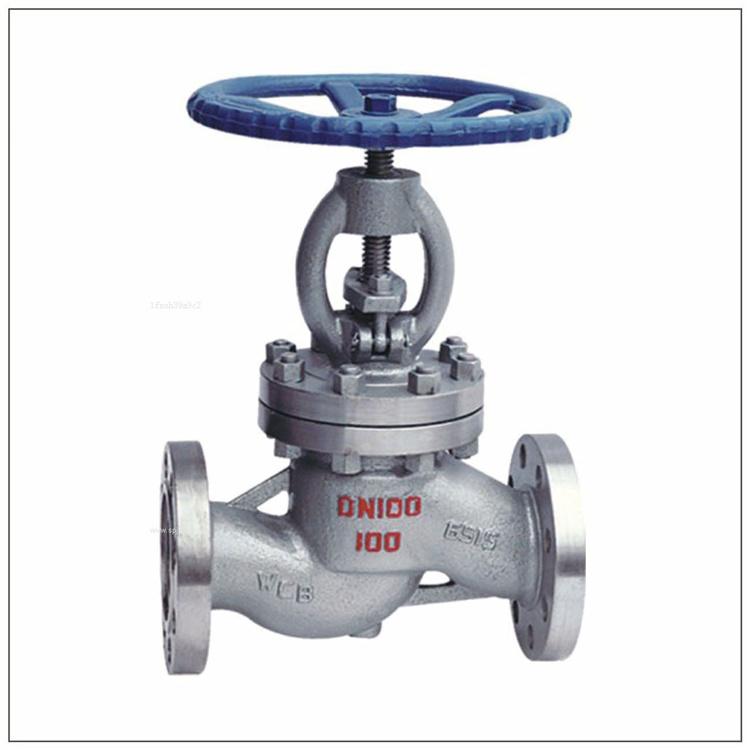

| 产品名称 | 锻钢截止阀 | 型号 | Z41H-16C |
| 规格 | DN15-DN300 | 介质 | 水、蒸汽、油品 |
| 温度 | ≤425° | 压力 | 1.6mpa |
| 流动方向 | 单向 | 标准 | 国标 |
| 阀体材质 | 铸钢 | 连接方式 | 法兰连接 |
| 阀芯 | 铸钢 | 阀轴 | 2Cr13 |
| 阀座 | 堆焊合金 | 填料 | 石墨 |
| 驱动形式 | 手动 | 体型 | 国标重型 |
| 油漆颜色 | 黑色 | 是否刷防锈漆 | 是 |
| 质保期 | 1年 | 可销售地 | 全国 |
PRODUCT DETAILS
【执行标准】
设计制造：GB12224 GB/T12228 BG/T12235
结构长度：JB/T96-95
法兰尺寸：JB/T82.1~82.4-94
检验和试验：GB/T13927
【性能参数】
试验项目（PN） | 1.6 | 2.4 | 4.0 | 6.4 | 10.0 | 16.0 |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 |
气密封试验 | 0.6 | |||||
适用温度 | ≤425℃ | |||||
适用介质 | 水、油品、蒸气 | |||||
主要外形和连接尺寸
| 公称通径 | 主要外形尺寸和连接尺寸 | |||||||
| L | d | S | L1 | T | L2 | H | D0 | |
| J41H-16 CJ41H-25 J41H-40 J11H-16 CJ11H-25 J11H-40 J61H-16C J61H-25 J61H-40 | ||||||||
| 15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 159 | 98 |
| 20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 190 | 112 |
| 25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 208 | 126 |
| 32 | 140 | 29 | 43 | 14 | 1? | 21 | 216 | 166 |
| 40 | 170 | 36 | 49 | 15 | 1? | 21 | 247 | 188 |
| 50 | 200 | 46 | 61 | 16 | 2 | 25 | 290 | 220 |
