• 产品用途

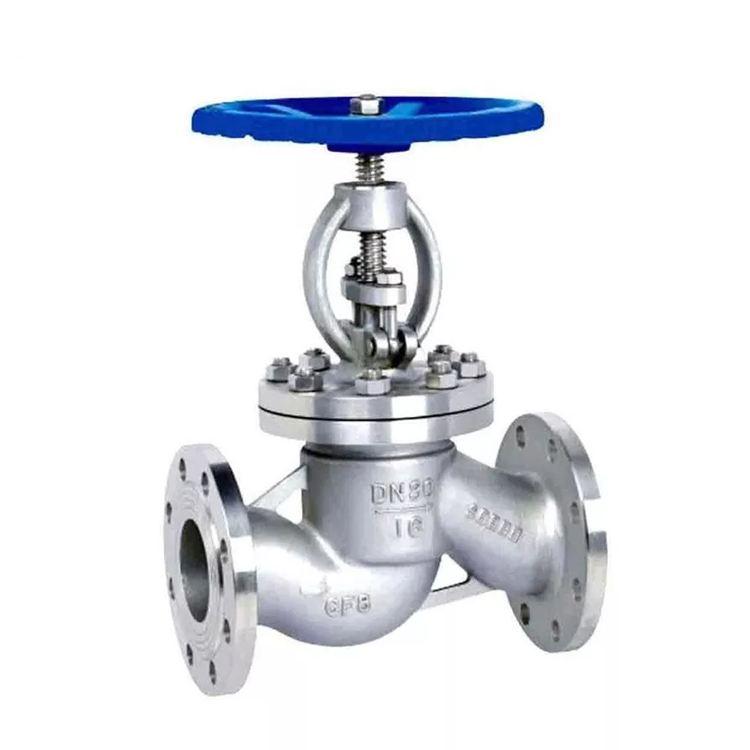

  J41H、J41Y、J41W 国标不锈钢截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。




  产品特点

  1、结构简单，制造和维修比较方便

  2、工作行程小，启闭时间短

  3、密封性好，密封面间磨擦力小，寿命较长




  执行标准

  设计规范：GB/T 12235

  结构长度：GB/T 12221

  法兰连接：JB/T 79

  试验与检验：JB/T 9002

  产品标识：GB/T 12220

  供货规范：JB/T 7928



  性能参数

  型号		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
  工作压力（MPa）		1.6～16.0
  适用温度（℃）		≤425		≤150
  适用介质		水、蒸汽、油品		弱腐蚀性介质
  材料	阀体、阀盖	碳素钢		铬镍钛不锈钢
  	阀杆	铬不锈钢		铬镍钛不锈钢
  	密封面	堆焊铁基合金	堆焊硬基合金	本体材料
  	填料	石棉石墨、柔性石墨、聚四氟乙烯




  主要外形和连接尺寸






  公称通径	主要外形尺寸和连接尺寸
  	L	D	D1	D2	b	Z-d	H	D0
  J41H-16C
  15	130	95	65	45	14-2	4-Φ14	170	120
  20	150	105	75	55	14-2	4-Φ14	190	140
  25	160	115	85	65	14-2	4-Φ14	205	160
  32	180	135	1 00	78	16-2	4-Φ18	270	180
  40	200	145	110	85	16-3	4-Φ18	310	200
  50	230	160	125	1 00	16-3	4-Φ18	358	240
  65	290	180	145	120	18-3	4-Φ18	373	240
  80	310	195	160	135	20-3	8-Φ18	435	280
  1 00	350	215	180	155	20-3	8-Φ18	500	300
  125	400	245	210	185	22-3	8-Φ18	614	320
  150	480	280	240	210	24-3	8-Φ23	674	360
  200	600	335	295	265	26-3	12-Φ23	811	400
  250	650	405	355	320	30-3	12-Φ25	969	450
  300	750	460	410	375	30-3	12-Φ25	1145	580
  350	850	520	470	435	34-4	16-Φ25	1280	640
  400	980	580	525	485	36-4	16-Φ30	1452	640
  J41H-25C
  15	130	95	65	45	16-2	4-Φ14	170	120
  20	150	105	75	55	16-2	4-Φ14	190	140
  25	160	115	85	65	16-2	4-Φ14	205	160
  32	180	135	1 00	78	18-2	4-Φ18	270	180
  40	200	145	110	85	18-3	4-Φ18	310	200
  50	230	160	125	1 00	20-3	4-Φ18	358	240
  65	290	180	145	120	22-3	8-Φ18	373	240
  80	310	195	160	135	22-3	8-Φ18	435	280
  1 00	350	230	190	160	24-3	8-Φ23	500	300
  125	400	270	220	188	28-3	8-Φ25	614	320
  150	480	300	250	218	30-3	8-Φ25	674	360
  200	600	360	310	278	34-3	12-Φ25	811	400
  250	650	425	370	332	36-3	12-Φ30	969	450
  300	750	485	430	390	40-4	16-Φ30	1145	580
  350	850	550	490	448	44-4	16-Φ34	1280	640
  400	980	610	550	505	48-4	16-Φ34	1452	640
