• 产品用途

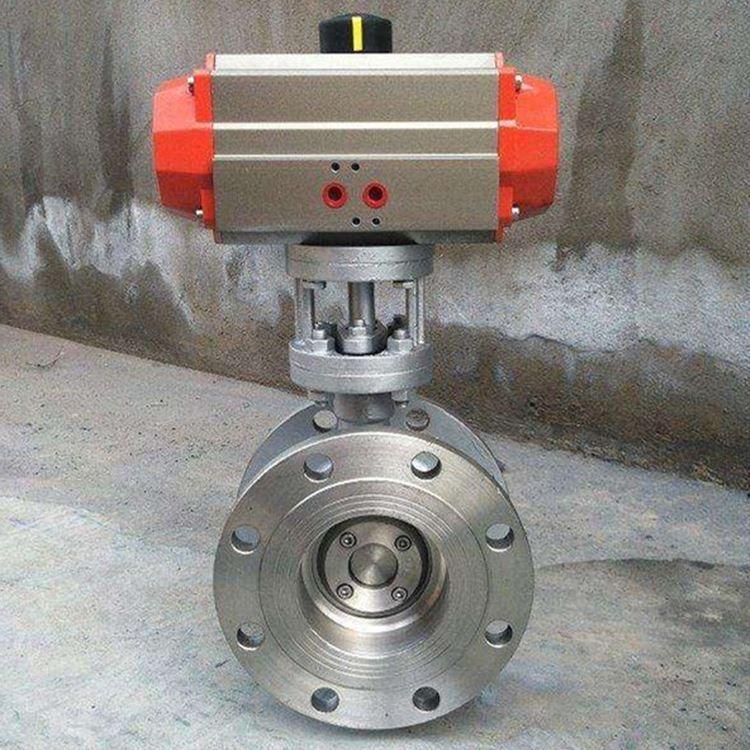

  D943H 型 PN10~PN40 电动硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体。


  产品特点

  1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

  2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

  3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．

  4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

  5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

  6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。



  执行标准

  制造标准	JB/T8527-97
  法兰标准	GB9113-2000
  结构长度标准	GB12221-89
  检验标准	GB/T13927-92



  性能参数

  公称通经DN（mm)	50～2000
  公称药理PN（MPa)	0.6	1	1.6	2.5
  密封试验(MPa)	0.66	1.1	1.76	2.75
  强度试验(MPa)	0.9	1.5	2.4	3.75
  适用温度	碳钢：-29℃～425℃不锈钢：-40℃～650℃
  适用介质	水、空气、天然气、油品及弱腐蚀性流体
  泄漏率	符合GB/T13927-92标准
  驱动方式	蜗轮传动、电动、气动、液动



  产品零部件及材质

  零件名称	材料
  阀体	WCB、合金钢、不锈钢、QT450-10
  蝶板	WCB、合金钢、不锈钢、QT450-10
  阀轴	2Cr13不锈钢、合金钢
  密封圈	不锈钢圈
  填料	柔性石墨



  主要外形和连接尺寸





  PN	DN	L	D	D1	D2	Z-d	b	f	H	H0
  1.0	50	108	165	125	99	4-18	20	2	170	130
  1.0	65	112	185	145	118	4-18	20	2	170	145
  1.0	80	114	200	160	132	8-18	20	2	230	152
  1.0	1 00	127	220	180	156	8-18	22	2	320	192
  1.0	125	140	250	210	184	8-18	22	2	345	200
  1.0	150	140	285	240	211	8-22	24	2	385	230
  1.0	200	152	340	295	266	8-22	24	2	471	297
  1.0	250	165	405	355	319	12-22	26	2	533	327
  1.0	300	178	445	400	370	12-22	26	2	606	364
  1.0	350	190	505	460	429	16-22	26	2	694	404
  1.0	400	216	565	515	480	16-26	26	2	757	444
  1.0	450	222	615	565	530	20-26	28	2	814	472
  1.0	500	229	670	620	582	20-26	28	2	902	522
  1.0	600	267	780	725	682	20-30	34	2	1048	590
  1.0	700	292	895	840	794	24-30	34	5	1277	810
  1.0	800	318	1015	950	901	24-33	36	5	1385	844
  1.0	900	330	1115	1050	10 01	28-33	38	5	1490	890
  1.0	10 00	410	1230	1160	1112	28-36	38	5	1620	950
  1.6	50	108	165	125	99	4-18	20	2	170	130
  1.6	65	112	185	145	118	4-18	20	2	170	145
  1.6	80	114	200	160	132	8-18	20	2	230	152
  1.6	1 00	127	220	180	156	8-18	22	2	320	192
  1.6	125	140	250	210	184	8-18	22	2	345	200
  1.6	150	140	285	240	211	8-22	24	2	385	230
  1.6	200	152	340	295	266	12-22	24	2	471	297
  1.6	250	165	405	355	319	12-26	26	2	533	327
  1.6	300	178	460	410	370	12-26	28	2	606	364
  1.6	350	190	520	470	429	16-26	30	2	694	404
  1.6	400	216	580	525	480	16-30	32	2	757	444
  1.6	450	222	640	585	548	20-30	40	2	814	472
  1.6	500	229	715	650	609	20-33	44	2	902	522
  1.6	600	267	840	770	720	20-36	54	2	1048	590
  1.6	700	292	910	840	794	24-36	40	5	1277	810
  1.6	800	318	1025	950	901	24-39	42	5	1385	844
  1.6	900	330	1125	1050	10 01	28-39	44	5	1490	890
  1.6	10 00	410	1225	1170	1112	28-42	46	5	1620	950
  2.5	50	108	165	125	99	4-18	20	2	170	130
  2.5	65	112	185	145	118	8-18	22	2	265	210
  2.5	80	114	200	160	132	8-18	24	2	310	233
  2.5	10 0	127	235	190	156	8-22	24	2	343	242
  2.5	125	140	270	220	184	8-26	26	2	385	254
  2.5	150	140	300	250	211	8-26	28	2	445	580
  2.5	200	152	360	310	274	12-26	30	2	510	297
  2.5	250	165	425	370	330	12-30	32	2	569	339
  2.5	300	178	485	430	389	16-30	34	2	653	375
  2.5	350	190	555	490	448	16-33	38	2	730	420
  2.5	400	216	620	550	503	16-36	40	2	810	463
  2.5	450	222	670	600	548	20-36	46	2	850	495
  2.5	500	229	730	660	609	20-36	48	2	940	566
  2.5	600	267	845	770	720	20-39	58	2	1150	630
  2.5	700	292	960	875	820	24-42	58	5	1195	727
  2.5	800	318	1085	990	609	24-36	58	5	1268	810
