| 价格 | ¥ 180.00 |
| 起订量 | ≥1个 |
好货推荐
| 型号 | 涡轮焊接球阀Q361F-25C | 材质 | 不锈钢、其他 |
| 厂家 | 是 | 定制 | 是 |
| 发货 | 沈阳 |
PRODUCT DETAILS

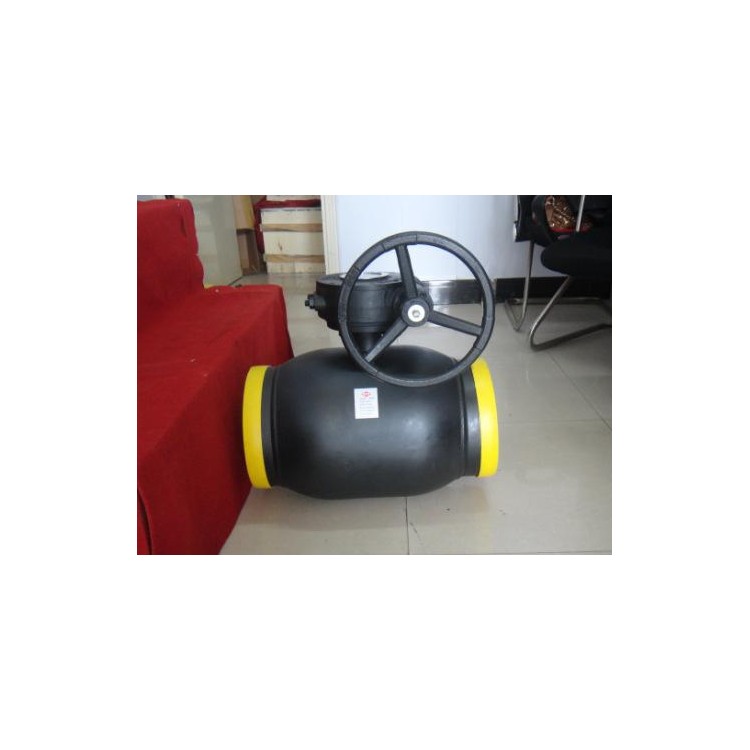

一、全焊接球阀Q361F-16C简介：
全焊接球阀Q361F-16C在各个领域使用都非常广泛，其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的，全焊接球阀使用寿命远远大于铸钢球阀，全焊接球阀广泛应用于城市燃气、城市供 热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。全焊接球阀可以直埋于地下，不用建高大阀门井减少工程造价，同时也可以避免操作阀门时造成人员的伤害，全焊接球阀能长期可靠运行使用, 在阀门正常操作使用的情况下，质保期20 年。
二、全焊接球阀Q361F-16C的主要特点：
1、阀体结构整体式焊接，不会有外部泄漏现象。
2、阀座由ptfe密封环及弹簧组成对压力和温度的变化适应能力强，在使用范围内不会产生任何泄漏。
3、阀杆的防渗漏结构、阀杆底部有1个ptfe自封密封垫和1个o型密封圈，上面有2个o型密封圈、两个ptfe密封垫组成，确保无泄露。
4、阀体材料与管保温。
6、直埋式球阀可道材质相同，不会出现应力不匀，也不会由于地震及车辆经过地面时而挤压变形。
5、阀体轻且易于以直接埋于地下，不用建高大阀门井，只需地面上设置小型浅井，大大节省施工费用及工程时间。
7、可根据管道的施工及设计要求调整阀体的长短和阀杆高度。
8、球体的加工精度非常精密操作轻便，无不良干涉。
9、有焊接和法兰两种连接方式。
10、操作方式：手柄，齿轮（垂直/水平）
11、在阀门正常操作使用的情况下，质保期20年。
三、全焊接球阀Q361F-16C产品执行标准：
| 产品规范 | 设计规范 | 结构长度 | 连接法兰 | 试验 与检验 |
| gb/t12237 | gb/t15188.1 | gb/t12224 | gb/t13927 | |
| api6d | asme/ans b16.10 | asme/sns b16.25 | api 598 |
四、全焊接球阀Q361F-16C主要性能规范：
| 公称压力 | 1.6 mpa | 2.5 mpa | 4.0 mpa | 6.4 mpa | 10.0 mpa | 150 lb | 300 lb | 600 lb |
| 强度试验 | 2.4 mpa | 3.75 mpa | 6.0 mpa | 9.5 mpa | 15.0 mpa | 3.1 mpa | 7.5 mpa | 15.0 mpa |
| 水密封试验 | 1.76mpa | 2.75 mpa | 4.4 mpa | 7.04 mpa | 11.0 mpa | 2.2 mpa | 5.5? mpa | 11.0 mpa |
| 气密封试验 | 0.6mpa | |||||||
五、全焊接球阀Q361F-16C主要零部件材料：
| 名称 | 碳钢 | cf8类 | cf8m | cf3m |
| 阀体 | 碳钢 | a351-cf3 | a351-cf8m | a351-cf3m |
| 球阀 | a351-cf8 | a351-cf3 | a351-cf8m | a351-cf3m |
| 阀杆 | 2cr13 | a182-f304l | a182-f316 | a182-316l |
| 阀座 | rtfe | rtfe | rtfe | rtfe |
| o形圈 | 全氟橡胶 | 全氟橡胶 | 全氟橡胶 | 全氟橡胶 |
六，全焊接球阀Q361F-16C尺寸
| 公称通径 | NP | 2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" | 28" | 32" | 36" | 40" |
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | |
| 球孔直径 | 51 | 76 | 102 | 152 | 203 | 254 | 305 | 337 | 387 | 438 | 489 | 591 | 686 | 781 | 876 | 978 | |
| L | RF | 178 | 203 | 229 | 394 | 457 | 533 | 610 | 686 | 762 | 864 | 914 | 1067 | 1245 | 1372 | 1524 | 1753 |
| BW | 216 | 283 | 305 | 457 | 521 | 559 | 635 | 762 | 838 | 914 | 991 | 1143 | 1346 | 1524 | 1727 | 1956 | |
| H1 | 100 | 110 | 130 | 175 | 210 | 274 | 305 | 340 | 395 | 440 | 470 | 580 | 640 | 730 | 980 | 1010 | |
| H | 165 | 90 | 200 | 270 | 300 | 380 | 420 | 450 | 530 | 560 | 605 | 680 | 760 | 870 | 980 | 1040 | |
| W | 400 | 700 | 850 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | |
| E | 116 | 116 | 116 | 171 | 171 | 257 | 257 | 257 | 150 | 83 | 83 | 123 | 123 | ||||
| F | 350 | 350 | 350 | 420 | 420 | 500 | 500 | 500 | 580 | 650 | 650 | 735 | 735 | ||||
| 重量(kg) | 24 | 50 | 75 | 195 | 280 | 440 | 570 | 800 | 1480 | 2350 | 2400 | 4050 | 6160 | 7200 | 8700 | 12500 | |
