| 价格 | ¥ 331.00 |
| 起订量 | ≥1件 |
好货推荐
| 产品名称 | 电动法兰软密封蝶阀 | 产品型号 | 941X-16 |
| 是否跨境源 | 否 | 物流 | 沈阳 |
| 可售卖地 | 全国 | 压力环境 | 常压 |
PRODUCT DETAILS

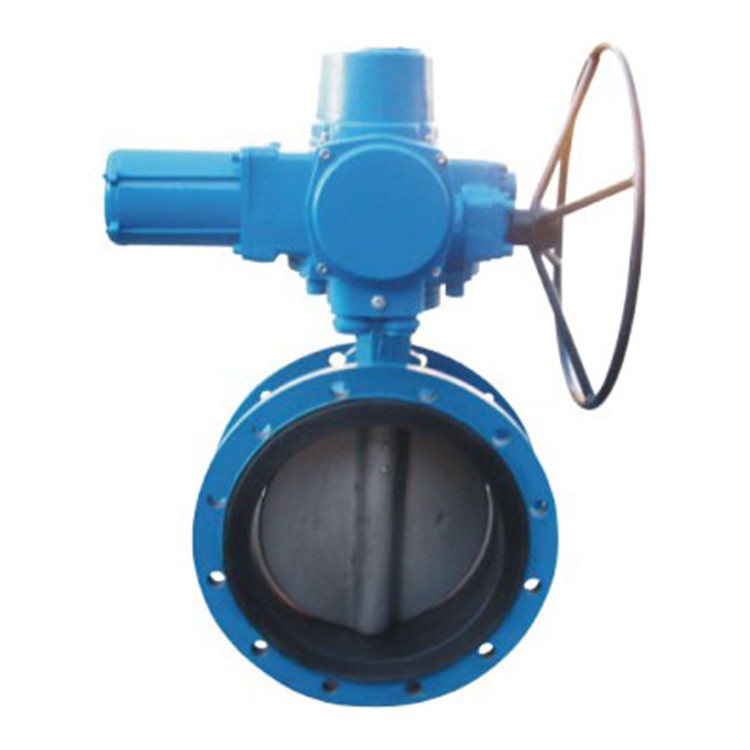

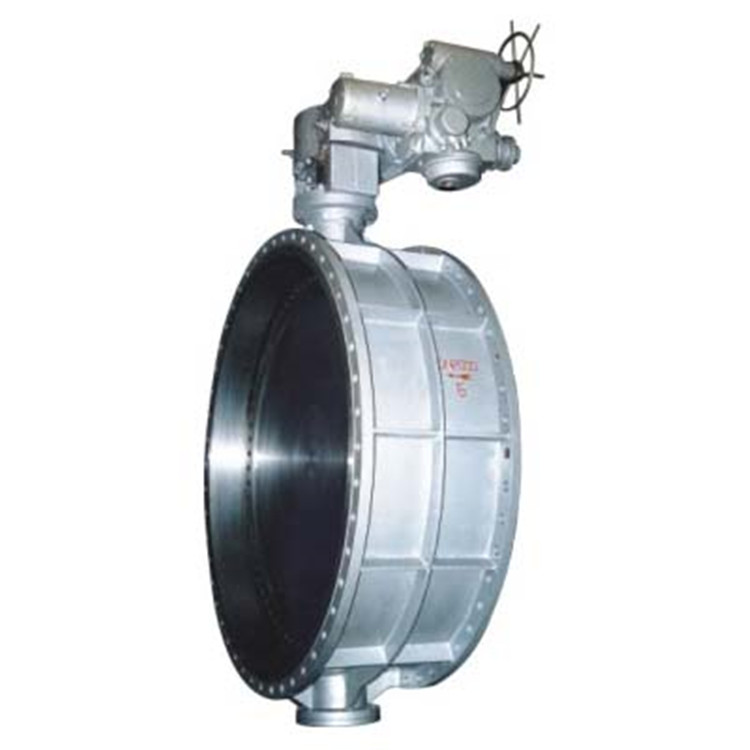

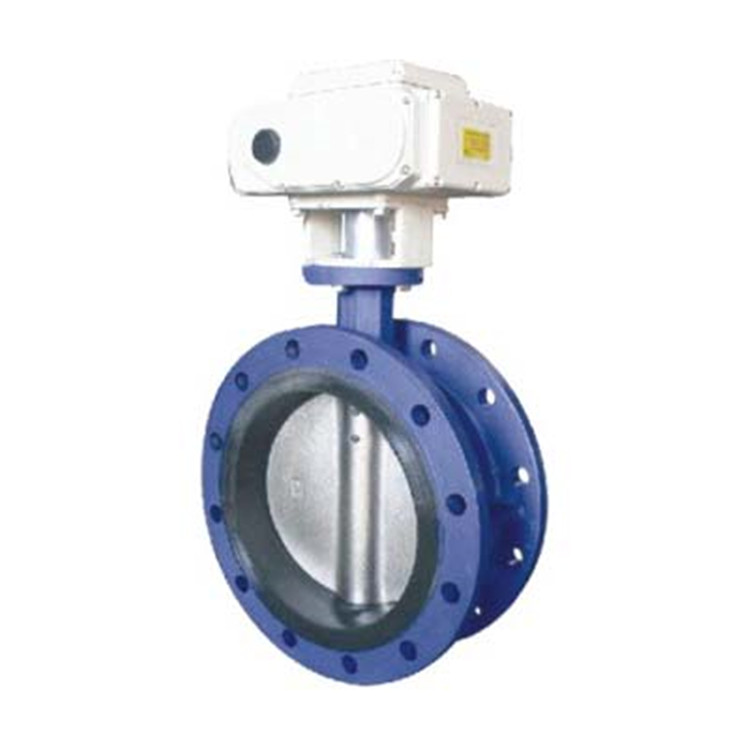

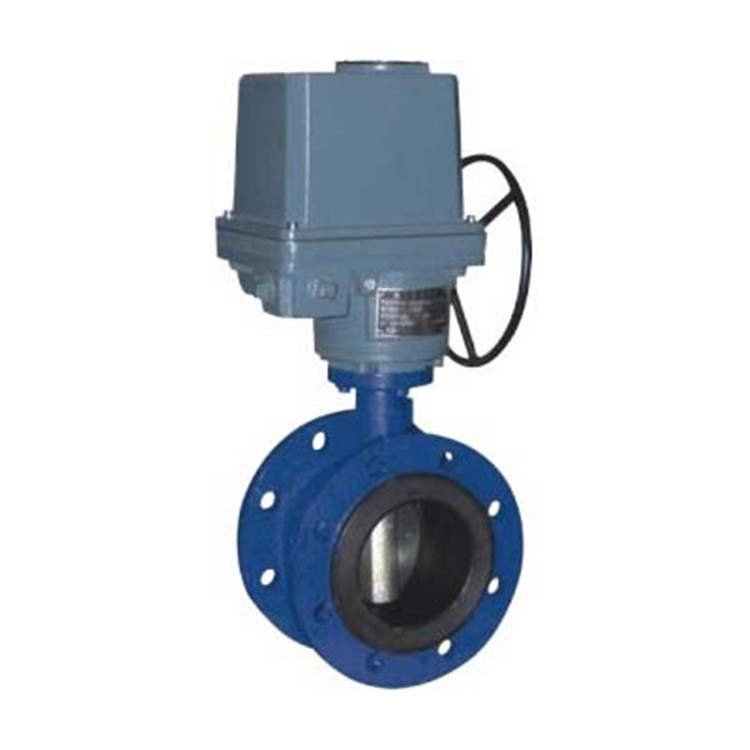

一、电动法兰软密封蝶阀D941X-16简介
电动法兰软密封蝶阀D941X-16适用于温度≤200℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等的给排水、气体管道上作调节流量和截流介质的作用。
二、D971X-16电动法兰软密封蝶阀主要特点
1.设计新颖、合理、结构独特，重量轻，启闭迅速。
2.操作力矩小，操作方便，省力灵巧。
3.可以任何位置安装、维修方便。
4.密封件可以更换，密封性能可靠达到双向密封零泄漏。
5.密封材料耐老化、耐腐蚀，使用寿命长等特点。
采用标准
设计标准：GB/T12238-1889
法兰连接尺寸：GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度：GB/T12221-1889
压力试验：GB/T13927-1992；JB/T9092-1999
主要参数
公称通直DN（mm) | 50～2000 | 50～1600 | |
公称压力PN（MPa) | 0.6 | 1.0 | 1.6 |
密封试验(MPa) | 0.66 | 1.1 | 1.76 |
强度试验(MPa) | 0.9 | 1.5 | 2.4 |
适用温度 | 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ | ||
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||
泄漏率 | 符合GB/T13927-92标准 | ||
驱动方式 | 蜗轮传动、电动、气动、液动 | ||
主要零部件材料
零件名称 | 材料 |
阀体 | HT250 WCB SUS304 |
蝶板 | 球墨铸铁镀镍磷不锈钢304、316 |
阀轴 | 2Cr13 SUS304 |
密封圈 | NBR、EPDM、VITON、PTFE |
填料 | 柔性石墨 |
执行标准
制造标准 | GB/T 122387-89 |
法兰标准 | GB9113-2000、GB17241.6-1998 |
结构长度标准 | GB12221-89 |
检验标准 | GB/T 13927-92 |
D971X-10/16电动对夹式软密封蝶阀主要外形连接尺寸
DN | L | H | H1 | A | B | 0.6 | 1.0 | 1.6 |
50 | 43 | 77 | 443 | 125 | 125 | 88 | 99 | 99 |
65 | 46 | 85 | 463 | 125 | 125 | 108 | 118 | 118 |
80 | 46 | 95 | 483 | 125 | 125 | 124 | 132 | 132 |
100 | 52 | 105 | 498 | 125 | 125 | 144 | 156 | 156 |
125 | 56 | 129 | 682 | 325 | 245 | 174 | 184 | 184 |
150 | 56 | 132 | 736 | 325 | 245 | 199 | 211 | 211 |
200 | 60 | 165 | 800 | 325 | 245 | 254 | 266 | 266 |
250 | 68 | 197 | 895 | 363 | 313 | 309 | 319 | 319 |
300 | 78 | 234 | 956 | 363 | 313 | 363 | 370 | 370 |
350 | 78 | 283 | 1029 | 363 | 313 | 413 | 429 | 429 |
400 | 102 | 325 | 1103 | 363 | 313 | 463 | 480 | 480 |
450 | 114 | 369 | 1186 | 465 | 469 | 518 | 530 | 548 |
500 | 127 | 404 | 1280 | 546 | 431 | 568 | 582 | 609 |
600 | 154 | 470 | 1321 | 546 | 556 | 667 | 682 | 720 |
700 | 165 | 503 | 1431 | 546 | 556 | 772 | 794 | 794 |
800 | 190 | 571 | 1542 | 546 | 556 | 878 | 901 | 901 |
900 | 203 | 621 | 1800 | 617 | 706 | 978 | 1001 | 1001 |
1000 | 216 | 702 | 2363 | 632 | 706 | 1078 | 1112 | 1112 |
1200 | 254 | 818 | 2583 | 632 | 706 | 1295 | 1328 | 1328 |
