| 价格 | ¥ 450.00 |
| 起订量 | ≥1件 |
好货推荐

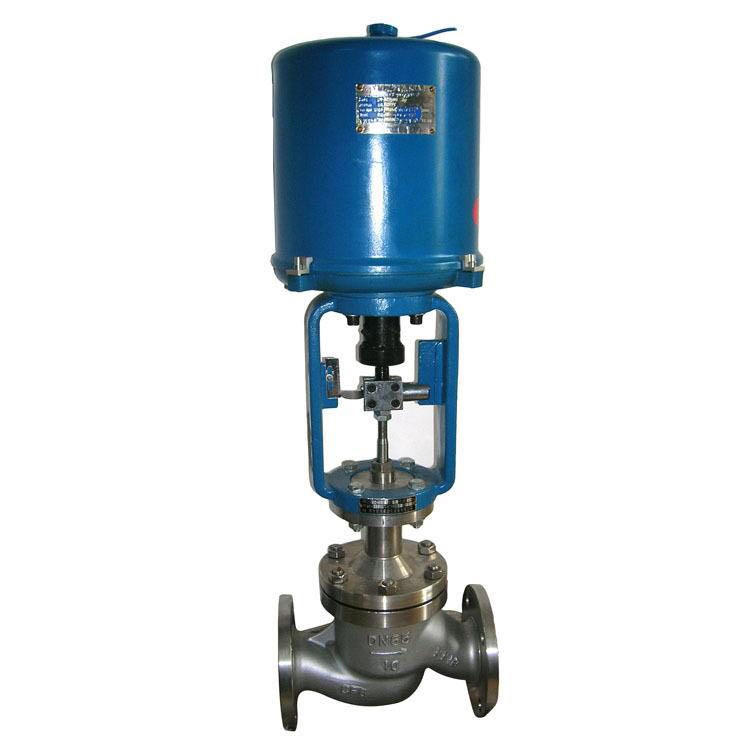

| 产品名称 | 电动套筒调节阀 | 产品品牌 | 沈阳铂莱特 |
| 电动套筒调节阀阀芯结构 | 套筒与阀瓣为间隙配合 | 产品名称 | 产品名称 |
| 产品品牌 | 沈阳铂莱特 | 电动套筒调节阀阀芯结构 | 套筒与阀瓣为间隙配合 |
PRODUCT DETAILS
1.结构说明
电动套筒调节阀阀芯结构是以套筒与阀瓣为间隙配合，套筒上开有多个节流窗口， 窗口的形状决定了调节阀的流量特性， 窗口的面积大小影响调节阀的流量系数Cv 。阀座采用自对中无螺纹卡入式结构， 阀座上的圆锥密封面与阀瓣上的圆锥密封面相配合形成切断密封副， 保证阀瓣压紧在阀座上时阀门严密关断。阀座直径的大小影响调节阀的流量系数Cv 。阀瓣上平行于轴向有对称分布的平衡孔， 使阀瓣上下端面的腔室连通， 这样阀内介质作用在阀瓣轴向上的力大部分相互抵消， 介质在阀杆上产生的不平衡力就非常小。通过接收工业自动化控制系统的信号（如：4~20mA或1-5V DC）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。
2.安装与使用
调节阀安装不符合要求而出故障会造成巨大的浪费，反之，安装得当，可保证正常开工并可延长使用寿命。减少维修工作量和获得良好的系统控制性能。
（1）安装调节阀总体上应考虑以下方面：
① 安全：安装过程中人员和设备的安全。
② 控制性能：配管系统压力损失应与计算调节阀尺寸时所考虑的压力损失一致，以保证所需的流量特性。进出口应尽量保证足够的直管段。
③ 安装位置：应有足够的空间便于操作人员手动操作（包括旁路操作）以及保证调节阀和附件的就地拆卸和维修的可能性。
④ 调节阀组：一般在工艺过程配管中均安装切断阀的旁路阀与调节阀配成阀组，以适应设备连续操作的需要。维修调节阀时用切断阀隔离。用旁路阀调节。下面图中推荐调节阀组布置方式。
