沈阳爱力科建材科技有限公司

爱力科水泥基快速修补剂

产品简介

爱力科水泥基快速修补剂是爱力科建材研发的高新材料，本产品适用于要求快速通车的路面，常温下两小时即可通车使用，水泥基快速修补剂由无机胶凝材料与多种进口高分子材料辅以矿物骨料，通过科学配比加工而成的单组份、干粉状，是一种应用在混凝土基面的新型高性价比无机材料。

产品特点

1、粘结力强，本产品由丁二烯与苯乙烯的共聚缩合物组成的膜结构，可以牢牢抓住水泥基层，与C30混凝土的粘接强度可达2.8Mpa，可最大程度保证修补基层间的紧密粘结。

2、低收缩性，干缩率是考验修复材料耐久性的关键指标。

3、施工简单、自动找平，具有良好的施工和易性，能在潮湿基层或潮湿环境下施工。

4、速凝，20°平均温度2小时抗压强度超过20Mpa，高强，最终强度可达60Mpa，1小时后可上人行走，2小时后可开放交通。

5、抗冻融，北方季冻性是对混凝土破坏主要原因，ALK-520水泥基快速修补剂的膨胀性降低了吸水率，又有聚合物的膜结构来抵抗冻融的拉伸力。

6、耐久性好，相对于传统水泥砂浆具有质的提升，基层处理得当，并且严格按照工艺要求施工后，ALK-520水泥基快速修补剂可保5年无忧。

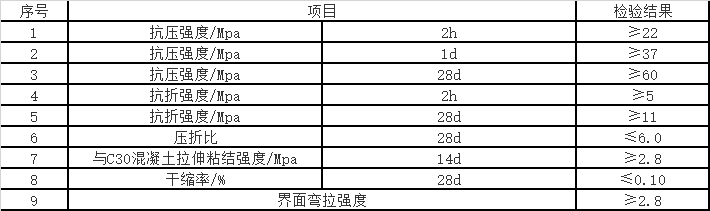

技术参数

产品用途

本产品为公司高强修补新材料，用于混凝土路面大面积修复，包括因磨损、冻融破坏、化学腐蚀、火灾等原因产生的蜂窝、麻面、保护层破损、混凝土蜂窝等面层修补，尤其适用于大面积路面翻新。

应用范围；飞机跑道、公路、工业地坪、加油站、停车场等部位的混凝土面层修复与防护。

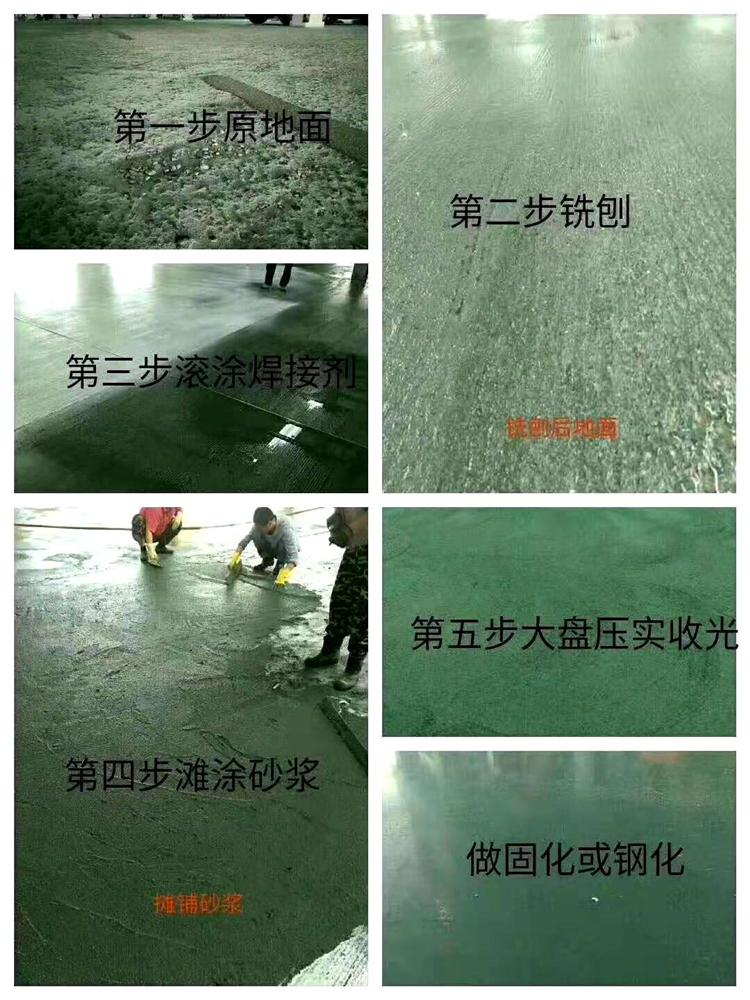

施工工艺

1、用高压水冲洗并保持潮湿状态，但不得有积水。

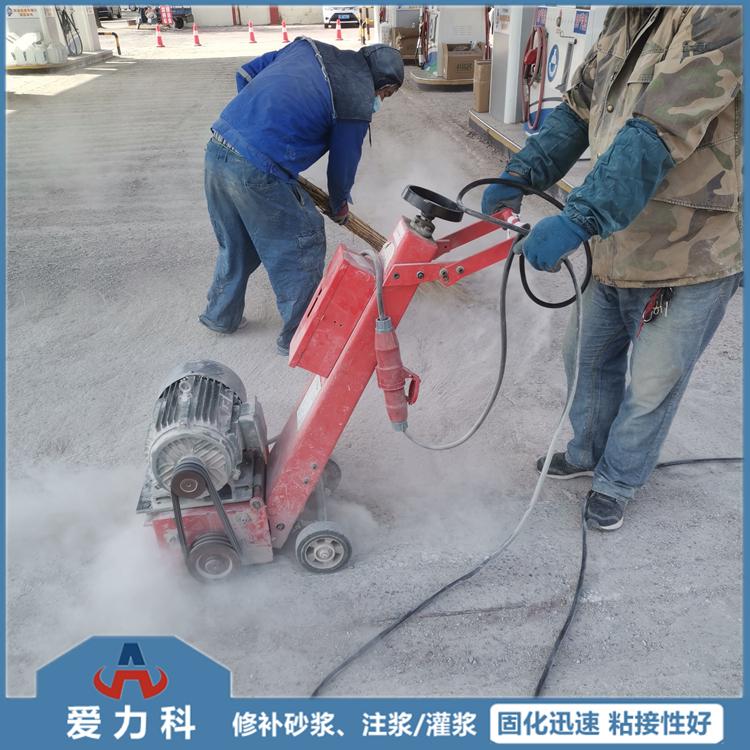

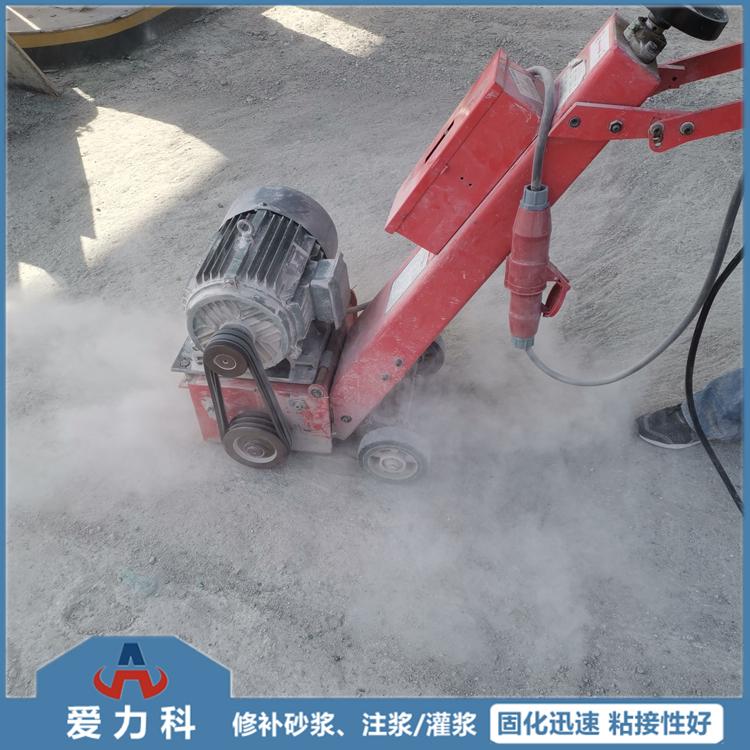

2、使用铣刨机将地面十字交叉铣刨一遍，将酥软混凝土、起砂层及松动的石子清理掉，将地面上的浮灰、污垢等清扫干净。

3、基层必须牢固（强度应在C20之上），如有裂缝、坍塌、地基下沉及蜂窝等缺陷应先进行加固并达到设计要求（必要时应凿除）。

材料配制

1、本品粉料与水的混合比例为100:18-20。先将水倒入容器中，然后边搅拌边慢慢加入粉料，搅拌至均匀无结块胶浆状。

 2、可以采用机械搅拌或人工拌和，配制好的高性能修补料经济型应在半小时内用完。

施工及养护

1、碳化严重的地面必须涂刷焊接剂，用不脱毛的羊毛滚按先横后竖的方向把地面处理剂均匀地涂在地面上。要保证涂抹均匀，不留间隙。

2、用水泥地面修补剂作整体面层时，厚度不应小于3mm。

3、用湿润的草袋或布覆盖在已施工完地面上，并洒水养护，每天2-6次。

4、当一次施工面积大时，应留施工缝或分片错开施工，每块面积不宜超过10-15m2,可视现场环境而定，补缝或分片错开施工的间隙时间不应少于24小时。

5、施工时须戴手套和护目镜，万一溅到皮肤或眼睛，须用清水冲洗，如有发炎现象，须及时就医。

颜色可选：

水泥本色、绿色、红色、蓝色、黄色，特殊颜色需定制。

包装储运：

1、包装规格：25kg±0.5kg/袋，存放在通风干燥处并防止阳光直射。

2、保质期为6个月，超出保质期应复检合格后方可使用 。

3、不含有苯系物、卤代烃、甲醛、重金属等成分，无毒、无味、无污染、不燃不爆，可按一般货物运输。

注意事项

1、干粉操作须小心以减少形成粉尘。如果粉尘过多，须戴可见面罩。

2、本产品应随拌随用，不可一次拌料过多，且每次拌料宜在1小时内用完。

3、本产品不宜在雨天、冰冻时施工。如必须在冬季施工，则应采取必要的防冻措施。

4、本产品施工的环境温度为10-30℃，不应低于5℃，原材料不得受潮、雨淋、日晒和杂物污染。

5、使用前请仔细阅读施工工艺，未明确施工工艺造成损失的，沈阳爱力科建材科技有限公司不负任何责任。
