一.基本参数

1、汽油机功率： 1.47kW

2、激振力：≥4.2kN

3、空载振幅：≥5mm

4、振动频率： 120～150HZ

5、振捣棒直径： 52mm

6、偏心块旋转速度： 7000～8000r/min

7、整机质量：    16kg

8、外型尺寸：1020×350×260（mm）

二，组成结构

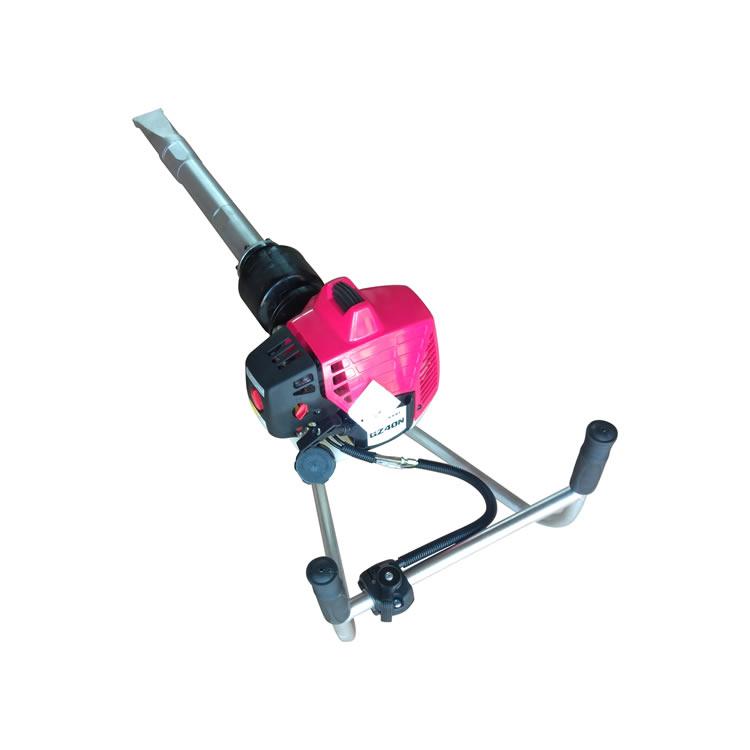

本机由镐体支架，汽油机，汽油机连接碗，离合器，软轴，橡胶减震器，减震器连接管，镐头连接管，偏心轴，高速轴承，防尘盖，镐头，所组成。本机外表林化与镀烙，防止生锈。ND-4型内燃捣固镐是一种适用于铁路线路道床石喳捣固作业的手提、便携式专用工具。它是由汽油机作为原动力，通过离心式离合器、偏心轴、橡胶减震器、拖动镐体产生高频扰动力，使枕下石喳重新排列密实，从而实现对道床石喳捣固的目的。特别适用于道岔、隧道、桥涵等大中型养路机械不能作业的道床区域性机动养护作业。该产品设计先进，结构合理，体积小、重量轻、携带方便，操作简单，省时省力，维修方便，易于保养。

三，安全守则

1、操作时应戴好保护镜、手套等防护用品。

2、不可触摸汽油机排气管及缸体部分以免烫伤。

3、给机器加油时必须停止机器待冷却后进行，并远离火源，严禁吸烟。

4、两冲程汽油机使用汽油和机油的混合油作燃料，绝对禁止用纯汽油。

5、汽油机启动后和停机前必须空载低速运行3～5分钟，严禁空载大油门高速运转和高速运转中突然停车。

四，基本操作与保养

1，在操作前首先检查配件是否靠牢，有无松动。

2，两冲程汽油机选用93＃及以上汽油和两冲程汽油机专用机油的混合油作燃料。汽油与机油的混合比按25：1的体积比(机油瓶外包装有混合比说明)，在混合的过程中要摇匀，绝对禁用纯汽油作燃料。

3，汽油机启动后，要怠速运转1分钟，怠速结束后，双手握住把手，逐渐加大油门，搞头随着震动力向下震动，使得对道喳进行捣固。在捣固的过程中，不要用机器撬轨枕或钢轨，保护橡胶减震器，防止断裂，延长机器使用寿命。

4，在捣固过程中镐头突然不震动，请把机器关闭，用随机工具将橡胶减震器的4个内6角螺丝松开，用手上提捣固镐镐体支架，将机器分解，查看软轴情况。如果断裂请更换。同时也把镐头和镐头连接管的两处焊点磨开，把偏心轴取出，对偏心轴上的轴承加润滑脂进行保养，加大轴承使用寿命。在把捣固镐重新组装，镐头与镐头连接管要注意只能焊接2处。

5，减震胶球断裂后，要及时更换。同时要更换花垫螺丝锁紧。

6，气温高或油箱通气孔堵塞都会使油箱内的汽油挥发而形成气压，为减小油气压力，可小心拧开油箱盖，慢慢释放压力，但当机器运转时不要卸掉汽油盖。

7，要经常清理油箱，加油前清理油箱盖里的过滤网及周围的灰尘，避免灰尘掉进油箱。

8，启动汽油机时，打开油阀。冷启动时将风门扳至“关”的位置，热启动时将风门扳至“开” 的位置

9，启动拉盘的启动方法，慢慢提起启动把手，直到感觉启动绳已与发动机棘轮接触（此时阻力较大）时，快速猛烈地拉启动把手。拉绳时控制其长度不要超过60cm，并慢慢地让其缩回到机器护罩，这样才能保证启动绳重新卷紧。

10，如发现汽油机旋转，镐头不震动或震动有停顿、断续，镐头连接管内部有异响，请把镐头与镐头链接管的2处焊点磨开，把偏心轴取出，查看轴承情况，及时更换坏损轴承。

11，镐头与镐头链接管是正螺旋。镐头链接管与减震器连接管是反螺旋。减震器连接管与橡胶减震器是反螺旋。

12，镐头与镐头链接管的更换要看现场磨损情况，磨损严重变形或震动效果不好请更换镐头。

13，工作结束后，要关闭发动机，检查连接处是否松动。及时紧固。

14，以上操作都要先阅读发动机说明书。
